超高エネルギー吸収型落石防護柵　MJネット®／崩壊土砂防護柵 MJネット®・土砂タイプ｜防護柵設置工｜MJネット研究会（ベルテクス㈱斜面防災事業部内）

MJネット®　NETIS登録番号：（旧）SK-010023-VE

MJネット施工例（佐賀県）

MJネット施工例（長野県）

概要

「MJネット」は、ASMネットと呼ばれる高強度ネットと、アンカーへの負荷を制御しながら効率的にエネルギーを吸収するブレーキシステムによって、最大3000kJクラスの落石エネルギーに対応することができる超高エネルギー吸収型落石防護柵である。

また、「MJネット」は、「落石対策便覧」（平成29年12月発行）の性能検証条件に適合した実物実験を、日本国内の実験場において複数回実施しており、さらに実物実験の再現解析や数値解析的手法などによる性能検証も実施している。

特長

落石の規模に応じた仕様を選定することができ、最大で3000kJクラスの落石まで対応することが可能である。
実物実験や検証解析は、中間スパンと端末スパン各々について実施している。
高強度線材にて製作された、高いエネルギー吸収能力を発揮する「ASMネット」や、所定の作用荷重にて作動する「ブレーキシステム」などの部材を組合せることで、現場で製作する構造物が少なく施工が容易。
また、従来の落石防護柵のように、斜面上でのコンクリート基礎を必要としない。
スリムな形状が自然と調和し、圧迫感を軽減するため、景観を損なわない。
地山地形や起伏に追随できるため、現地の状況に応じた設置が可能。
積雪地域にも対応することが可能。

ASMネット

実物実験

ベルテクス(株)千葉工場内の実験ヤードにて、落石対策便覧の性能検証条件に適合した実物実験を実施。

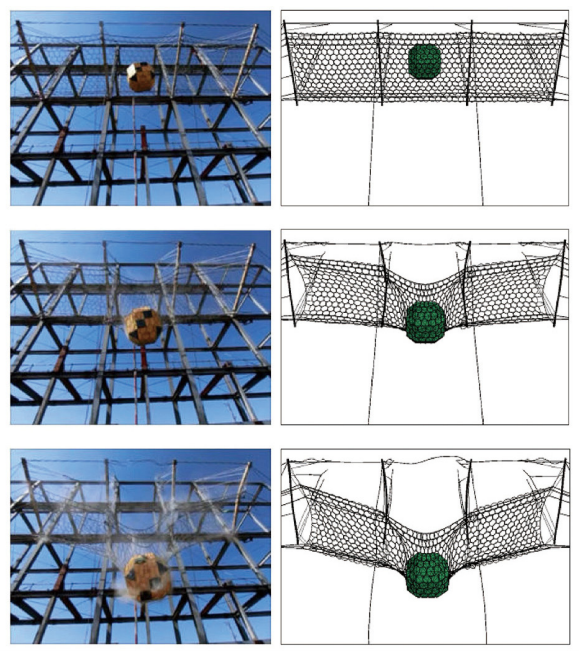

再現解析・検証解析

動的解析ソフトLS-DYNAを用いて、実物実験の再現解析や、実物実験と異なる条件に対する検証解析を実施。

MJネット・土砂タイプ（崩壊土砂防護柵）

落石防護柵として実績のある「MJネット」をベースに、急傾斜地の崩壊などの崩壊土砂に対応した防護柵である。

特長

実績豊富な落石防護柵タイプと基本構造や部品を共有しており、経済性・安全性・信頼性に優れる。
各部材は軽量なため施工やメンテナンスが容易である。
屈曲性に富んだワイヤロープのアンカー体は、様々な地盤条件や任意方向の荷重に対して高耐力を発揮する。
従来の崩壊土砂防護柵のように斜面上でのコンクリート基礎を必要としない。
