G-スクライト工法とは光のパターンを路面に投影し、瞬時に区画線の所定位置を可視化する技術である。
従来は人力による墨糸を使用した作図作業で対応していたが、本技術の活用により罫書作業が不要となるため、経済性、工程、安全性、施工性の向上が期待できる。

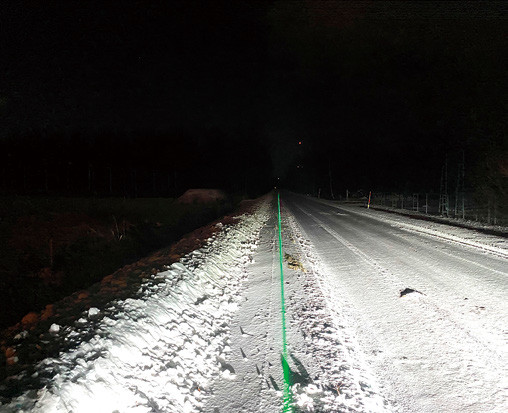

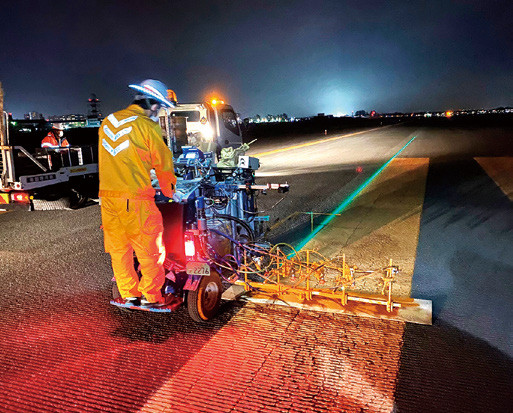

路面などに行う全ての罫書作業に利用可能。

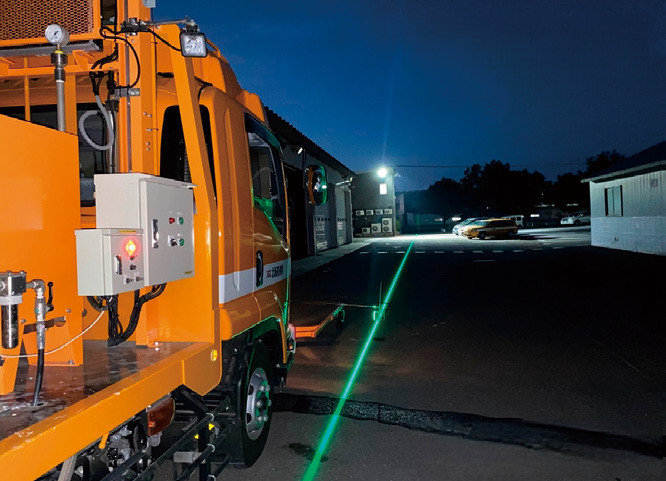

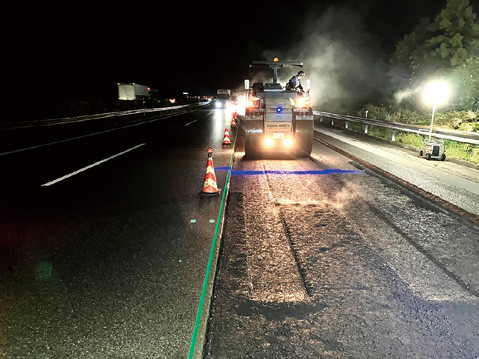

施工機械、自動車・歩行者などの視線誘導に使用可能。

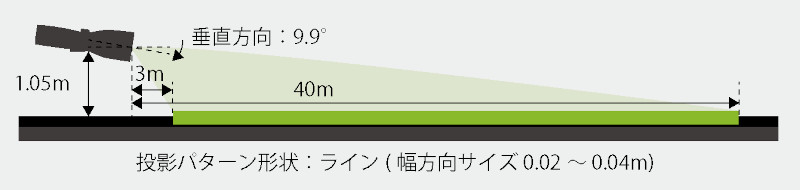

●投影パターンの設定について
本製品から照射される投影パターンは、以下の内容で設計されている。
これは設計仕様であり、その性能を保障するものではない。
また、路面の傾きや凹凸の影響によって、投影パターンの歪み投影サイズの変化などが発生することがある。

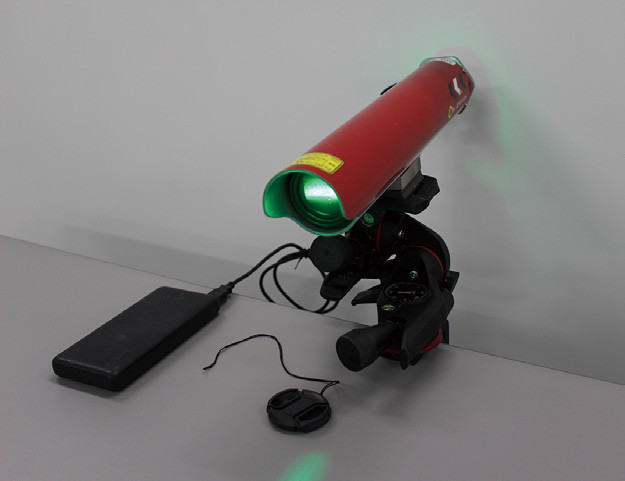

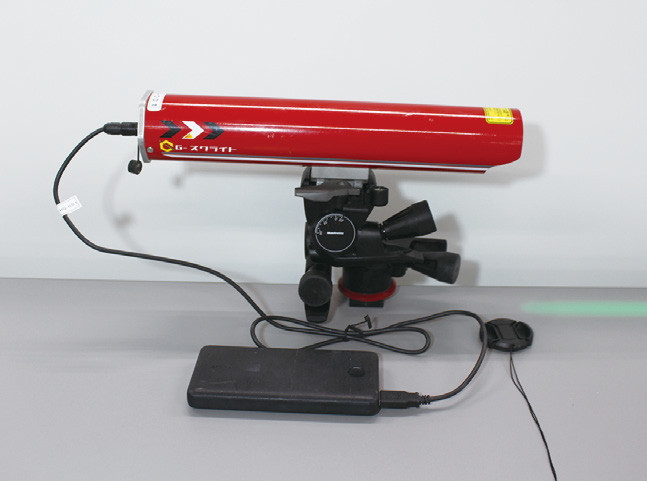

| 製品形式 | LL100X シリーズ |
| 表示色（投影光） | 緑色 |
| 寸法（直径×長さ 5V） | 50（光照射倒）× 256㎜ |
| 外部光照射の放射束 | 130 ± 15mW |
| 内部密閉レーザーの放射束 | 350 ｍＷ以下 |
| 内部密閉レーザーの波長 | 520 ± 5㎜ |
| 質量 | 600 ｇ |
| 内臓電池 | リチウムイオン二次電池パック (METOCO 製 BML-0101BM(J))出力電圧 3.6V・容量 2,875mAh ( 電池セル：パナソニック製 NCR18650B) |
| 電源入力 | 5VDC、1.5A |
| 消費電力 | 3.0W |
| 使用環境 | 0 ～＋ 35℃／ 65 ± 20％ 非結露 |
| 保管環境 | － 20 ～ 40℃／ 65 ± 20％ 非結露 |
| 本製品はJIS C 6802:2014の4.4項に基づくクラス１レーザー製品。 また、本製品は、IEC62471:2006に基づくリスクグループ２（RG2）に分類される。 |
|
| 寸法 | φ66×L340（㎜） |
| 重量 | 1,120g(コードなし) |
| 内臓バッテリー | 点灯４時間 点滅６時間使用可能 |
| 投影ライン幅 | 0.02～0.04m |
