ガイメックモルタル工法（表面被覆工法）／ガイメックR工法（目地補修工法）｜構造物補強・補修材｜株式会社ガイメック

ガイメックモルタル工法（表面被覆工法）　NNTD登録番号：1353
ガイメックR工法（目地補修工法）　NNTD登録番号：1317

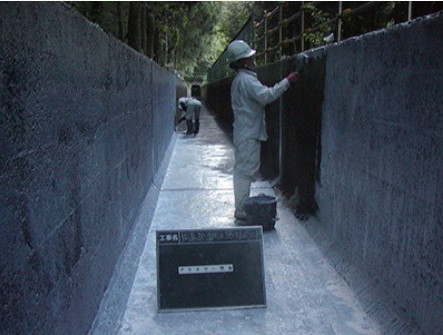

ガイメックモルタル工法　施工例（水路の補修・補強）

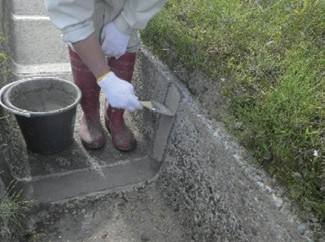

ガイメックR工法　施工例（水路の目地補修）

概要

「ガイメックモルタル工法」「ガイメックR工法」は、ともに特殊セメントにアクリル系ポリマーを配合した、次世代型コンクリート補修・補強材。
無機系材料（セメント）と有機系材料（ポリマー）を掛け合わせた複合材で、無機系の欠点を有機系が補い、有機系の欠点を無機材料が補う新しい複合材料で、柔軟な塗膜を形成する。

素材を選ばない強力な接着力を持つほか、温度変化・紫外線・塩害にも強い材料である。

各工法について

ガイメックモルタル工法（微弾性モルタル）

劣化した水路のコンクリート全面に特殊繊維配合モルタルを塗りコーティングすることで、長期耐久性を保持。
特に靭性に優れた硬化体を形成し、コンクリートの劣化や損傷の大きい大型水路等の老朽化を防止する。

特長

カーボン繊維をしのぐ引張り強さを有する超高分子量特殊繊維を配合。
この繊維は、耐摩耗性・耐疲労性・衝撃吸収性・耐光性・耐薬品性に優れ、吸水による劣化がないという特長を持つ。
有機繊維としては最高レベルの強度・弾性率を有し、同じ重さで比較するとピアノ線の約８倍の強さを持つ。
0～30㎜までの付着力は特に優れ、大型トラックが毎日通行しても剥がれない（８年以上の実績あり）。
高靱性繊維により、靱性・凍結融解抵抗性・耐摩耗に優れ、せん断破壊はせず、ひび割れを大幅に抑制し拡大させない。

性能試験（強度試験）

試験項目	試験結果	試験方法
曲げ強さ（材令28日）	12.8N/ｍｍ²	JIS A 1171
圧縮強さ（材令28日）	44.5N/ｍｍ²	JIS A 1171
付着強さ（材令28日）	2.74N/ｍｍ²	JIS A 1171
吸水率（材令28日）	0.043％	JIS A 1171
長さ変化率（材令28日）	0.0004％	JIS A 1129

ガイメックR工法（高弾性モルタル）

柔軟性に優れた特殊変性アクリル系ポリマーを使用したひび割れ被覆工法。
耐久性に優れた弾力性のあるゴム状の目地を形成することにより、コンクリート二次製品や現場打ちコンクリートからの漏水を防止する。

特長

半永久的に弾性を持ち、何度でも重ね塗りが可能。
長年にわたり補修でき、低コスト・短納期も実現する。
長岡市で震度６弱を記録した新潟県中越沖地震において、高い耐震性が実証されている。
－30℃から＋50℃の耐候性試験において、高い柔軟性と剥離を起こしにくい特性を確認した。
素材を選ばず強力な接着力を持ち、広い温度域で伸縮性を有する。
氷点下でも伸びを保持することができる。
凍結融解を繰り返しても耐久性の低下はほとんどない。
また紫外線による劣化はなく、熱にも強い。

性能試験
耐候性：サンシャインウェザーメーター1200ｈ（時間）
塗膜外観：促進耐候性試験後2.7N/㎜²　異常なし
