概要

Y-Naviは、3次元計測技術を用いた出来形管理要領(第8編固結工(スラリー撹拌工)編)(案)に準拠したICT施工管理システムであり、ICT建設機械等認定制度で認定された。

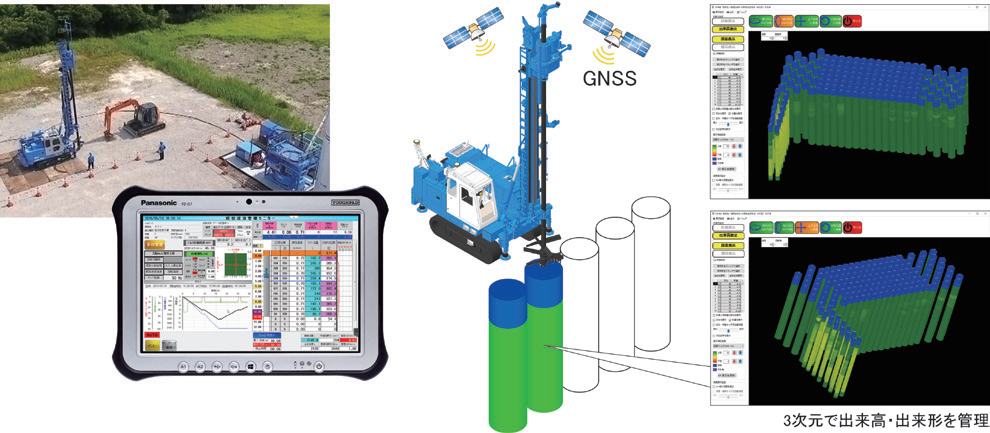

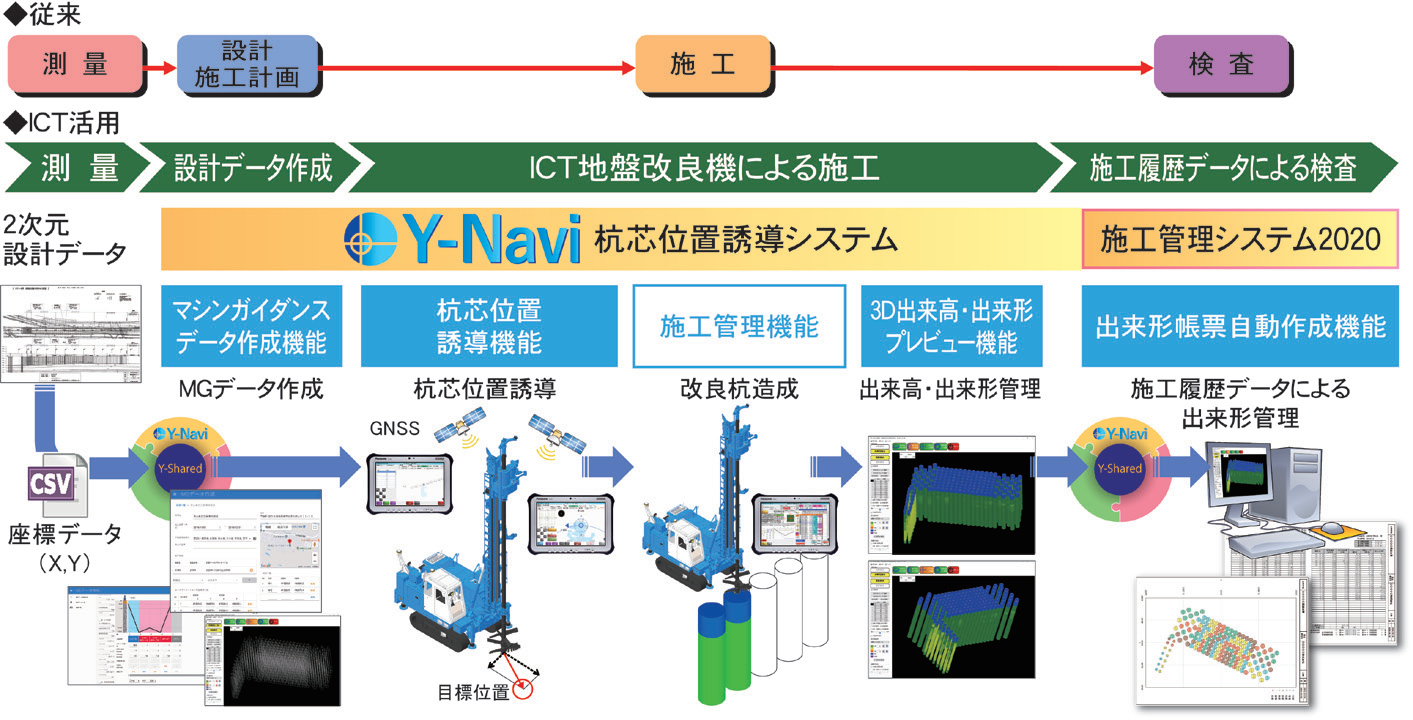

ICT地盤改良工に求められる事前計画、杭芯位置誘導、施工履歴データによる出来形管理までトータルな対応が可能である。



3つの機能

  1. マシンガイダンス用データ作成機能

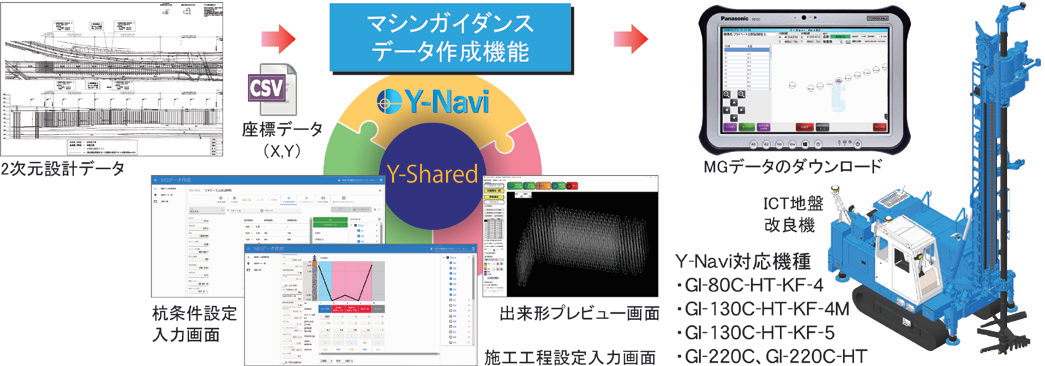

    2次元設計データをもとに、施工位置の座標を取り込み、マシンガイダンス用データを作成する。
    作成したマシンガイダンス用データは、使用するICT地盤改良機にダウンロードされ、各施工位置を表示する。
    さらに、自動運転パラメータを設定すれば、位置データに施工仕様が関連付けられ、全自動での改良杭造成が可能になる。
  2.
    1.マシンガイダンス用データ作成機能


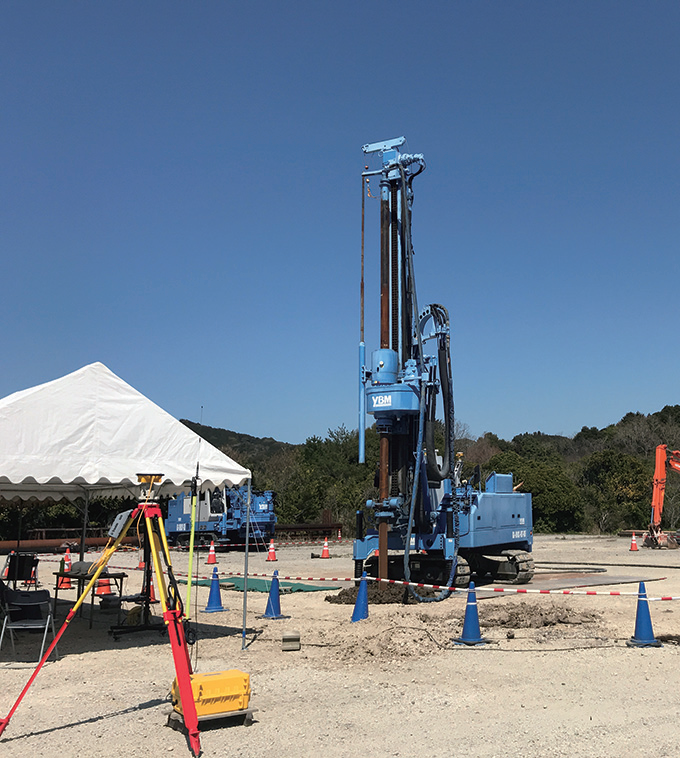

  3. 杭芯位置誘導機能

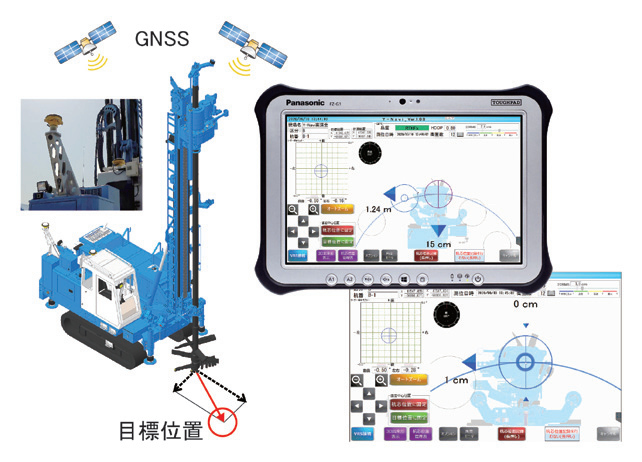

    ダウンロードされた施工位置の中から、誘導する位置を選択すると誘導目標位置として設定され、目標位置までの距離と施工機の旋回円が表示される。
    ICT地盤改良機のオペレータは、マシンガイダンスの表示に従って、施工機を目標位置まで走行・旋回操作をしながら移動させる。
  4.
    2.杭芯位置誘導機能


  5. 3D出来形プレビュー機能
    施工位置まで施工機を移動させ、施工準備が完了したら、事前入力した自動運転パラメータに従って全自動で改良杭の造成を行う。
    造成中の掘削深度・流量・羽根切り回数・回転トルク・貫入速度などの施工データは、リアルタイムに保存され、3次元データとして表示される。


3.3D出来形プレビュー機能


施工管理システム2020 -出来形管理機能(ICT施工対応版)-

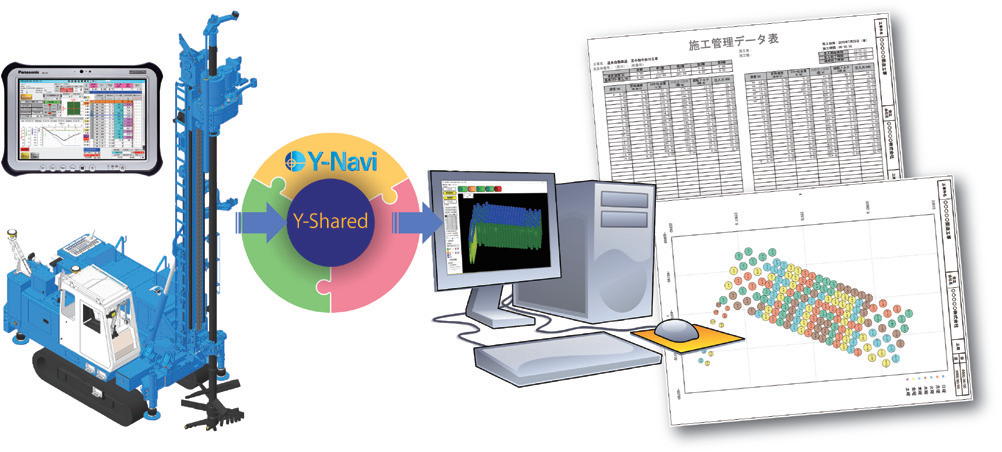

施工管理システム2020は、計測した施工履歴データから国土交通省が提唱する3次元計測技術を用いた出来形管理要領
(第8編固結工(スラリー撹拌工)編)(案)に準じた出来形帳票を自動作成することができ、書類作成を効率化することが可能になる。

施工管理システム2020-出来形管理機能(ICT施工対応版)


対応する基準、認定等

●3次元計測技術を用いた出来形管理要領
(第8編固結工(スラリー撹拌工)編)(案)
●ICT建設機械等認定制度:認定番号2022-44-2-5-1-0

対応する基準、認定等
