Y-Navi  Y-Navi




概 要

Y-Naviは、施工履歴データを用いた出来形管理要領(固結工(スラリー撹拌工)編)に準拠したICT施工管理システムである。

ICT地盤改良工に求められる事前計画、杭芯位置誘導、施工履歴データによる出来形管理までトータルな対応が可能である。



3つの機能

1.マシンガイダンス用データ作成機能
2次元設計データをもとに、施工位置の座標を取り込み、マシンガイダンス用データを作成する。作成したマシンガイダンス用データは、使用するICT地盤改良機にダウンロードされ、各施工位置を表示する。さらに、自動運転パラメータを設定すれば、位置データに施工仕様が関連付けられ、全自動での改良杭造成が可能になる。

Y-Navi3つの機能

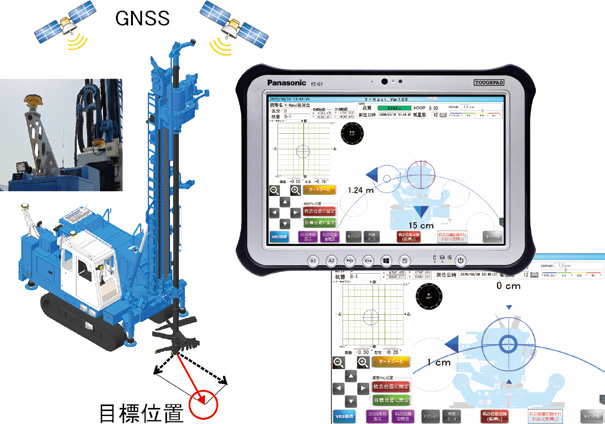

2.杭芯位置誘導機能
ダウンロードされた施工位置の中から、誘導する位置を選択すると誘導目標位置として設定され、目標位置までの距離と施工機の旋回円が表示される。
ICT地盤改良機のオペレータは、マシンガイダンスの表示に従って、施工機を目標位置まで走行・旋回操作をしながら移動させる。

Y-Navi3つの機能

3.3D出来高・出来形プレビュー機能
施工位置まで施工機を移動させ、施工準備が完了したら、事前入力した自動運転パラメータに従って全自動で改良杭の造成を行う。
造成中の掘削深度・流量・羽根切り回数・回転トルク・貫入速度などの施工データは、リアルタイムに保存され、3次元データとして表示される。

3D出来高・出来形プレビュー機能




Y-Naviのシステム構成

Y-Naviのシステム構成




ICT地盤改良施工管理基準の策定状況

●浅層混合処理工(令和元年度より適用)
●中層混合処理工(令和元年度より適用)
●固結工(スラリー撹拌工)(令和2年度より適用)





電子カタログPDF

Y-Navi の資料請求はこちらから

資料請求カートに追加

株式会社ワイビーエム
TEL : 06-4309-2921     FAX : 06-4309-9361
https://www.ybm.jp/
