大口径対応小型地盤改良機　GI-180C-1｜地盤改良工｜株式会社ワイビーエム



概要

柱状改良工事の施工機「GIシリーズ」に、新たにGI-180C-1が加わった。
従来機のサイズ感をそのままにトルク増強を図り、余裕を持った施工を提供すべく開発したコンパクトでハイトルクな地盤改良機である。

本機は、小型地盤改良機ながらも大型機並みの深度までの施工が可能で、センターホールタイプスピンドルとリーダースライドの導入により、ロングストロークと低重心を実現。
また、軽量でコンパクトなため運搬・組立・解体作業の容易さなどのメリットがある。



特長

  1. 余裕の高トルクで大口径に対応
    最大スピンドルトルクは88.7kN・mと従来機の71.2kN・mに対して２割超の増強を達成。
    このトルク増強によって、硬質地盤においてもロッド回転数の確保が可能となり、撹拌性能は飛躍的に向上した。
    また、引抜力についても強化し、さらなる大口径に対応することができるため、地盤改良工事の経済性が高まる。
  2. ICT施工への対応
    施工データをタッチパネルモニタに表示し、施工をサポートする「施工管理装置」やオペレーターに現場で必要な情報を提供し、高精度な施工を支援する「施工支援システム」を標準装備している。

    杭芯位置誘導システムY-Navi®や全自動施工管理制御システムY-LINK®などのオプションを揃えており、ICT地盤改良工への対応が可能である。
    NETIS登録番号Y-Navi®：QS-230040-A
    　　　　　　　Y-LINK®：QS-180013-A

    3. 杭芯位置誘導システムY-Navi®
    杭芯位置誘導システムY-Navi®
  3. コンパクト設計で広範囲に対応

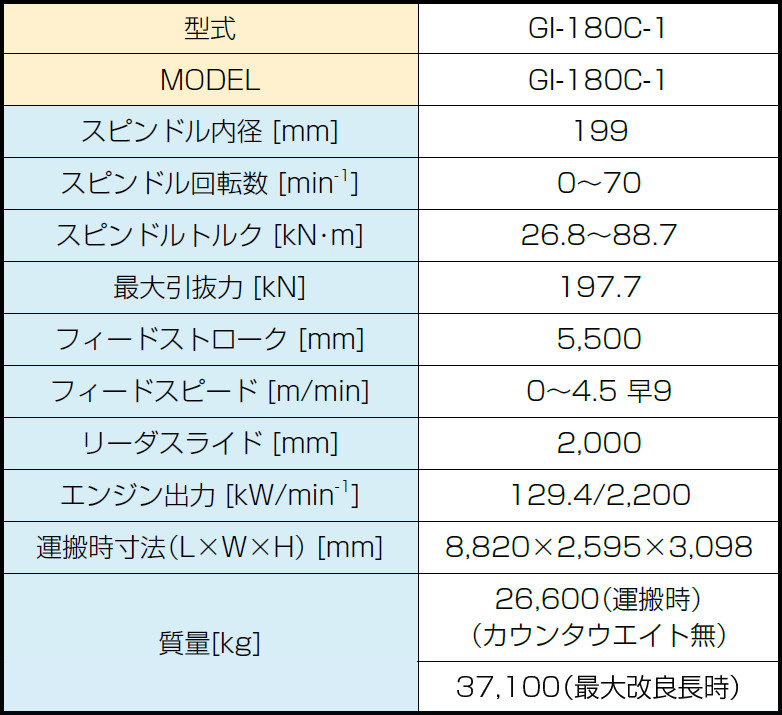

    運搬時外寸は全長8.820m、全幅2.595ｍ、トレーラー搭載時全高3.8ｍ以下、運搬時質量27,950㎏である。
    リーダーの起倒のみで運搬、積み込み・積み下ろしが可能。
    加えてリーダーの組み立てが不要なため、組立・解体、施工時の作業負荷は、従来機と同等。
    コンパクト設計のため、大規模な開発工事から市街地での小規模な現場まで、広範囲に対応できる。
GI-180C-1運搬時姿
GI-180C-1運搬時姿
