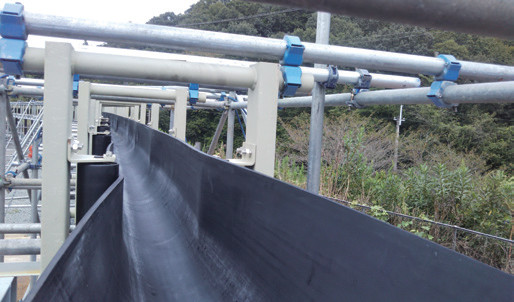

ダム現場向け設置例
傾斜面への設置状況
従来のベルトコンベヤは、計画に合わせた設計・製作を必要とし、据付時には基礎工事を伴うため納期が長く、鉄鋼材の重量に比例して費用も高価になるという問題点があった。
本製品は、フレーム構造を従来の鉄骨組みから汎用足場材（枠組足場＋単管）に変えた新しい仮設コンベヤで、納期短縮や工費低減に寄与する。
また、地形に合わせて直線でもカーブでも連続配置できるのも特長。
カーブの最小半径はＲ＝60ｍで設置できるため、柔軟な配置が可能となる。
| ベルト幅（㎜） | 600 | 750 | 900 |
| 輸送能力（t/h） | 320 | 520 | 720 |
| ベルト幅速度（m/min） | 160 | 160 | 160 |
| 見掛比重（t/m3） | 1.6 | 1.6 | 1.6 |
| 水平機長（ｍ） | 500 | 500 | 500 |
| 揚程（ｍ） | 5 | 5 | 5 |
| コンベヤ傾斜角度（max°） | 15 | 15 | 15 |
| 輸送断面効率（％） | 71 | 65 | 62 |
| 設置モータ（kW） | 45 | 75 | 90 |
試験の目的
最小半径および運搬能力の確認。
試験方法
曲線部（Ｒ＝60ｍやＳ字曲線）を有する機長119ｍの検証用実機を設置し、岩塊や小割石を用いて運搬能力を確認する。
試験結果
最小半径やＳ字曲線を有する線形で、岩塊や小割石を、途中落下することなく運搬できることが確認された。
塊サイズ
小割サイズ
