壁面材付きEPSブロック　Jｰウォールブロック｜軽量盛土工｜株式会社JSP

NETIS登録番号：QS-200006-A

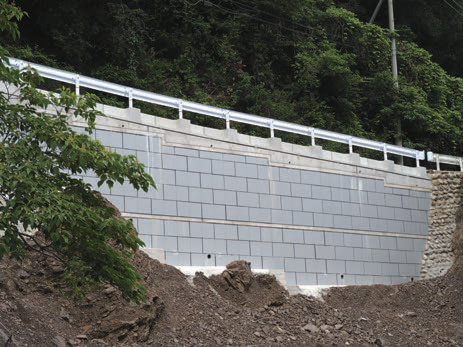

施工例

EDO-EPSブロック（スチロダイアブロック®）

概要

2002年「EPS工法設計・施工基準（案）」の改訂で盛り込まれた全体安定の考えに基づいて、Ｈ鋼を使用しない簡易壁体の各種実験が行われた。
同社はその実験に基づきいち早く製品化を行い「ウォールブロック®」の商品名で市場を開拓し、道路擁壁として多くの実績を積み重ねてきた。
2016年に簡易壁体工法のパイオニアとして、施工性・意匠性・経済性をさらに進化させた「J-ウォールブロック」を商品化。
2020年にNETISに登録。

特長

ガイドピンが壁面同士の位置出し、目安となり面材がズレなく施工できる。
また、ガイドピンにより面材同士が一体化しているため、EDO-EPSブロックと面材の分離が起こったとしても、面材の崩落する危険性は減少する。
Ｈ鋼基礎やＨ鋼建て込みやが不要なため、施工手順が簡素化され、工期短縮が可能。
ブロック施工と同時に目地施工。
従来のブロック施工後の目地施工を省略できる。

J-ウォールブロック工法の施工手順

①土工

②基礎工

③Ｊｰウォールブロック設置

④緊結金具・Ｌ型ピン設置

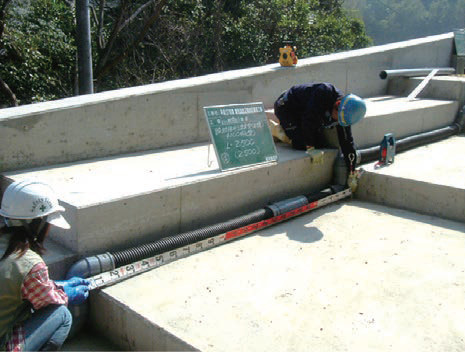

⑤基礎部排水工

⑥コンクリート床版

⑦上部床版部排水工

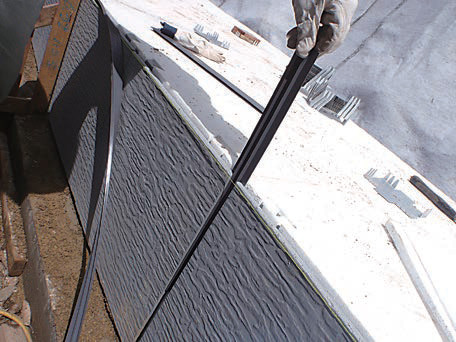

⑧目地工

⑨完成供用

J-ウォールブロックの壁面材

繊維素材の混合で優れた強靱性を実現。
また、水の浸入を防ぎ、割れにくく安定した強さを長期間維持。

製品仕様

発泡スチロール土木工法（EDO-EPS工法）に用いられる大型の発泡スチロール（EDO-EPS）ブロックは、製法から大きく二分される。
製品の一般的な大きさは高さ500㎜×幅1000㎜×長さ2000㎜。

項目		試験方法	単位	型内法				押出法
項目		試験方法	単位	D-16	D-20	D-25	D-30	DX-24H	DX-29	DX-35	DX-45
単位体積重量		JIS K-7222	kN/㎥	0.16	0.20	0.25	0.30	0.24	0.29	0.35	0.45
許容圧縮応力		ー	kN/㎡	35	50	70	90	100	140	200	350
品質管理時の圧縮応力（10％ひずみ）		JIS K-7220	kN/㎡	70以上	100以上	140以上	180以上	200以上	280以上	400以上	700以上
燃焼性	燃焼試験	JIS A-9521	ー	合格
燃焼性	酸素指数	JIS K-7201 酸素指数法B法	ー	26以上
