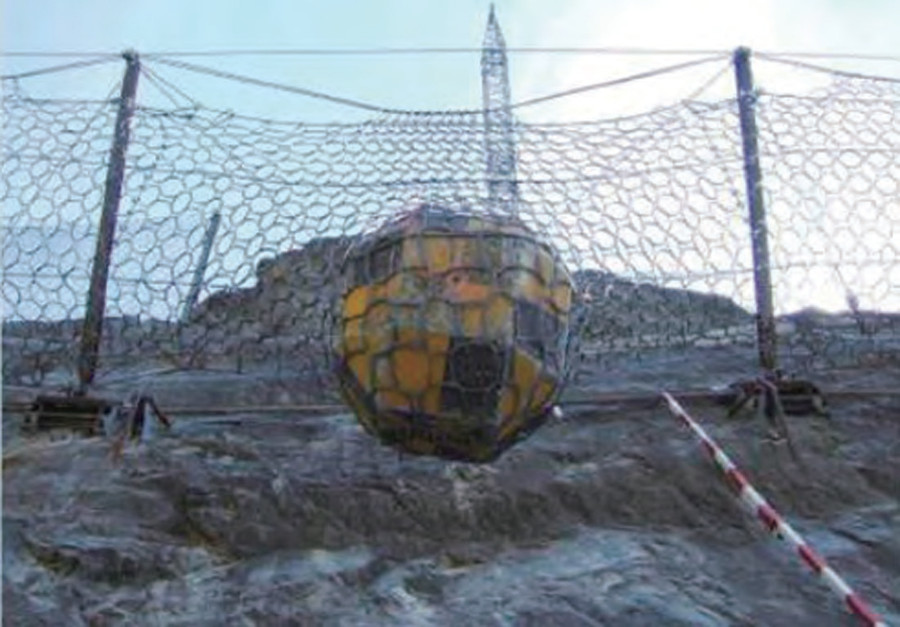

  • 実物大実験での捕捉事例(RXE-300)

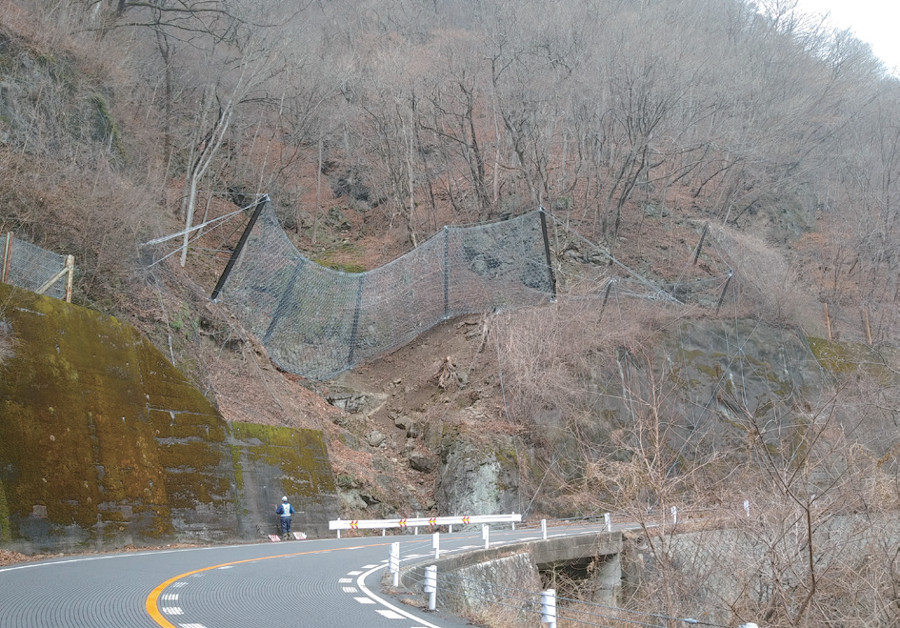

  • 設置事例





工法の概要

リングネット落石防護柵は、部材の変形によって落石エネルギーを吸収する高エネルギータイプの落石防護柵。基本技術は、スイス連邦森林・雪・景観研究所(WSL)とFATZER社が、実物大実験を主体として開発したもので、日本の地形、地盤条件に適合するよう実験を重ね開発した。平成8年に技術導入されてから20年を超え、施工実績は、施工箇所数:約1,000箇所、施工延長:約46,000mに達する。

このほど、従来のRXタイプを改良し、変形量を約30〜40%小さくしたRXEタイプをリリースした。従来のRXタイプは最大3,000kJまで、落石規模に合わせて7種類の柵タイプを用意していたが、RXEタイプは500・1,000・2,000・3,000kJの4タイプがある。柵タイプが増え、現地条件に合わせて選べる選択肢が広がった。






変形が小さく積雪への適用性が高いRXEタイプ

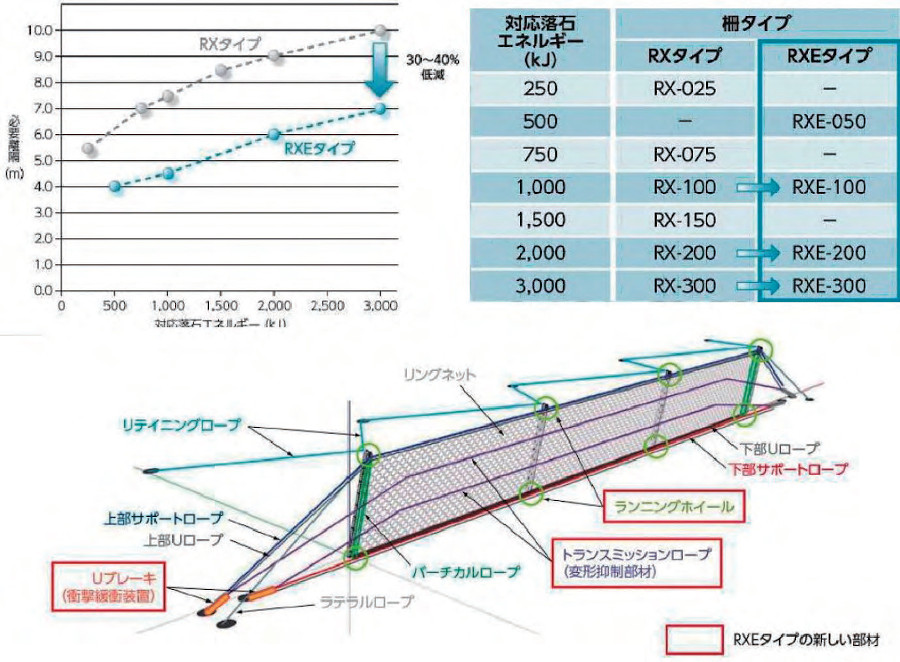

変形を抑制し、積雪地域での適用性を高めるため、従来のRXタイプにはなかった新しい部材を組み込んでいる。

●Uブレーキ(衝撃緩衝装置)
平鋼または丸鋼の連続曲げ変形を利用した衝撃緩衝装置。作動量が大きくなっても緩衝機能は一定であるため、連続した落石への対応能力が向上する。柵の両端部にのみ設置するため、取付けと交換が容易。

●トランスミッションロープ(変形抑制部材)
ネットの変形量を抑制する部材である。

●ランニングホイール
支柱頭部・下部に設置することでロープの摩擦が小さくなり、力の伝搬をスムーズにする装置。これにより支柱への負担が軽減される。




実物大実験で性能を実証

対応落石エネルギーの落石を確実に捕捉できることを、実物大実験において確認している。そのため、国土交通省道路局『道路土工構造物技術基準』(平成27年3月)における道路土工構造物の要求性能区分は「性能1」に該当する。

実物大実験は鉛直落下試験を実施し、EOTA(欧州技術認証機構)、FOEN(スイス連邦環境局)の認証を取得している。EOTA実験の結果は次のとおり。

・試験体:RXE-300(3,000kJ対応)
・重錘質量:7.87t
・柵到達時の落下速度:27.9m/s(100?/h)
・衝突エネルギー:3,063kJ
・柵最大変形量:6.97m

現在、建設技術審査証明の取得も進めている。
