建築用鋼製下地材―壁・天井―|準構造化耐震天井 スマートタイト®45 ショートタイプ|株式会社佐藤型鋼製作所

建築用鋼製下地材―壁・天井―|準構造化耐震天井 スマートタイト®45 ショートタイプ|株式会社佐藤型鋼製作所

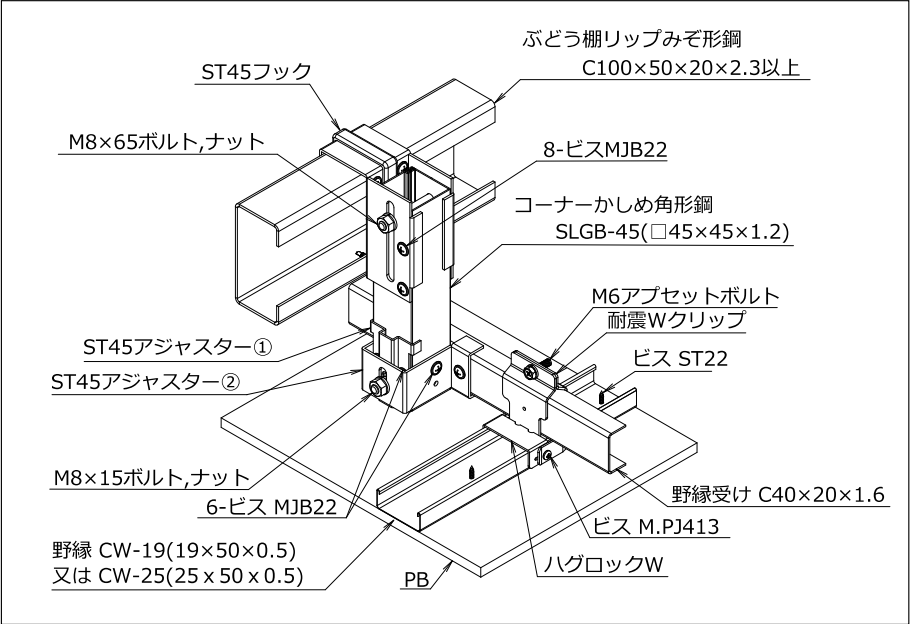

支持構造部組付け状態(取付間隔900×900㎜の場合)

支持構造部組付け状態(取付間隔900×900㎜の場合)

構成部材詳細(A部)

構成部材詳細(A部)





ぶどう棚の精度が良くなくても正確なレベル調整が可能

1.レベル調整が容易で、最大約110㎜の調整が可能。
(ST45フック部73mm・ST45アジャスター部36.5mm:2段階調整)

2.ショートタイプはふところ100~300mmに対応が可能。

3.リップみぞ形鋼C100×50×20×2.3以上の両面に取り付けが可能。
(壁際の施工に有利)

4.ST45アジャスターの受け部により野縁受けを水平に取り付けしやすい。

5.ロングタイプ(ふところ115~600mm)のラインアップあり。

6.勾配天井、段差天井(ロングタイプと併用)の対応も可能。

※特許申請中




標準納まり図

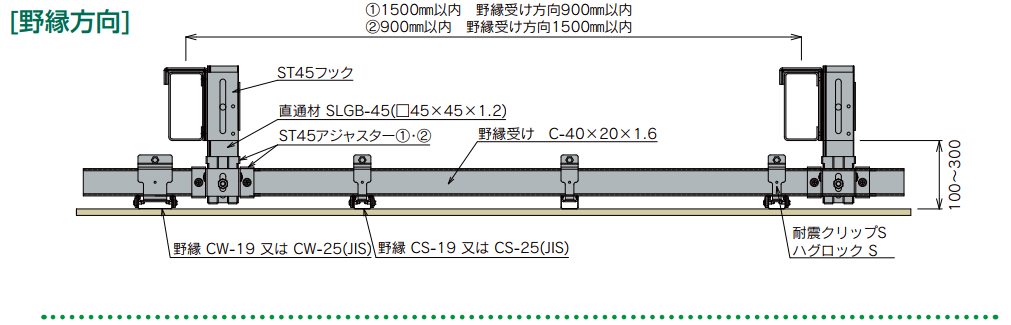

標準納まり図 野縁方向

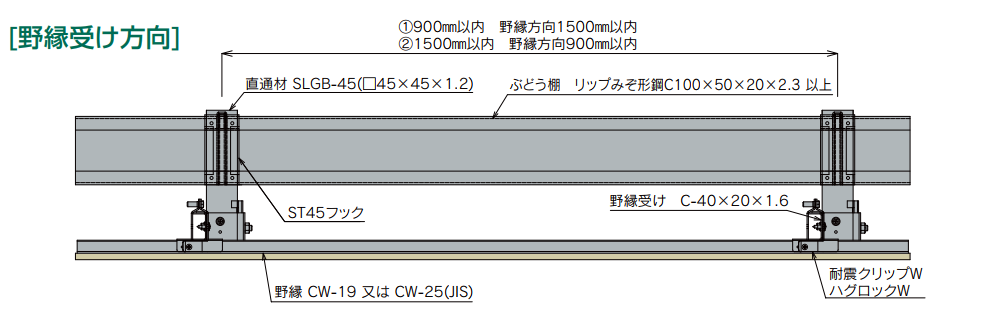

標準納まり図 野縁受け方向

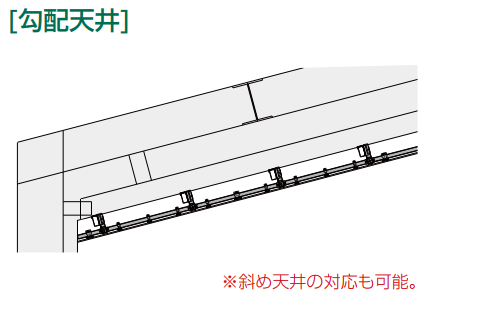

標準納まり図 勾配天井

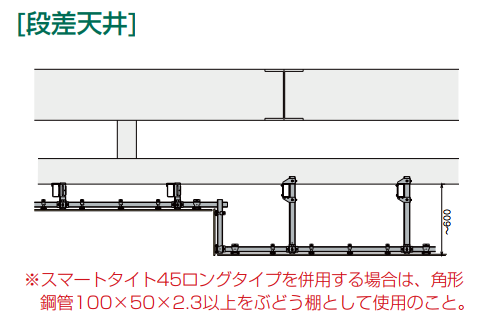

標準納まり図 段差天井





標準納まり図

●水平加力試験 ふところ100mm

支持構造部材 C100×50×20×2.3
水平加力試験 ふところ100mm

※金物1個当たり





●水平加力試験 ふところ300mm

支持構造部材 C100×50×20×2.3
水平加力試験 ふところ300mm

※金物1個当たり





●鉛直荷重試験 ふところ300mm

鉛直荷重試験 ふところ300mm

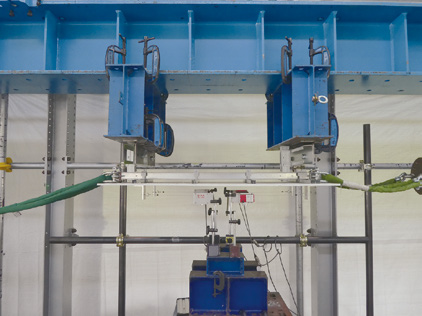

試験状況写真

試験状況写真





固有周期が0.1secのときの1m²当り最大ボード質量

固有周期が0.1secのときの1m²当り最大ボード質量

※野縁CW-19ピッチ@303・たわみ度1/500の場合
※( )内の数値は野縁CW-25の場合

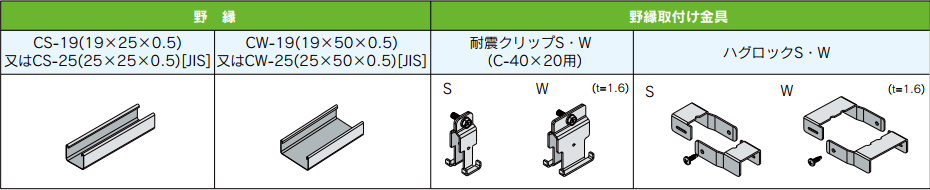

部材一覧

部材一覧


部材一覧
