木痩せに追従する、振動で締まる耐震座金　タイトニック（屋外用防錆タイプ）｜その他建築金物｜株式会社ティ・カトウ

施工例
施工例



概要

木製遊具や景観施設の接合部の緩みは、木材の乾燥収縮による木痩せや、多方向から荷重がかかることによる振動が原因で発生する。
タイトニックは特許技術で、木痩せに追従し、振動を利用し、さらに締め付ける機能を持っている。
点検や増し締め作業にかかる工数を大幅に削減可能。



特長

  1. 木製遊具や景観施設のメンテナンスにかかる手間を大幅に軽減。
  2. スプリングで“木痩せ”に追従し、クサビ効果で締め付ける唯一無二の特許技術。
  3. 木製品接合の増し締めが不要。
  4. マジックリングのクサビ効果と内蔵スプリングの力でボルトを引き寄せて追従し、強力な緩み止め効果を発揮。
  5. 振動をマジックリングの締め付ける力に変えて緩まない。
  6. 防錆処理仕上げを施しているため錆びにくく屋外でも使用できる。

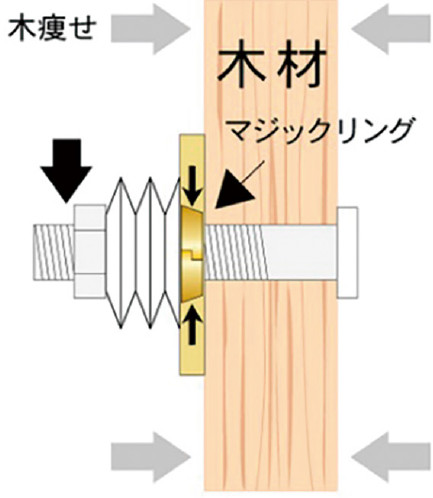

マジックリングがクサビの原理で
ボルトを締め付ける。

木痩せしてもスプリングがマジックリングを
押し込みクサビ効果を維持したまま緩まない。




用途

●公園や学校関係の木製遊具、体育館の木材天井、景観施設。


世界最大規模の木造トラス体育館である「所沢市民体育館」の木材天井の接合に使用。
TZ12SES-1-R
Ｍ12ボルト用
用途：木部、金属部等
追従幅：４㎜
Tｰ8Sｰ1W29
T-8S-1W29
Ｍ８ボルト用
用途：木部用
追従幅：３㎜
Tｰ8Sｰ1M25
T-8S-1M25
Ｍ８ボルト用
用途：金属用
追従幅：２㎜

表面処理 ：防錆処理仕上げ（ラスパートゼロ・ステン）
樹脂ケース：耐候性ポリカーボネート



「木痩せに追従する、振動で締まる耐震座金　タイトニック（屋外用防錆タイプ）｜その他建築金物｜株式会社ティ・カトウ」の資料請求はこちらから

株式会社ティ・カトウ メーカーの製品一覧 >

住所 〒 102-0072 東京都千代田区飯田橋4-1-1 飯田橋ISビル8F TEL 03-6280-8185 FAX 03-6280-8184
HP https://www.t-kato.co.jp/
