「壁無双450」は、柱と耐力壁を一体化させた、幅450㎜の高耐力壁柱である。
その壁倍率は29倍を実現し、業界最高クラスを有する水準である。
・BCJ評定-LW0108-01

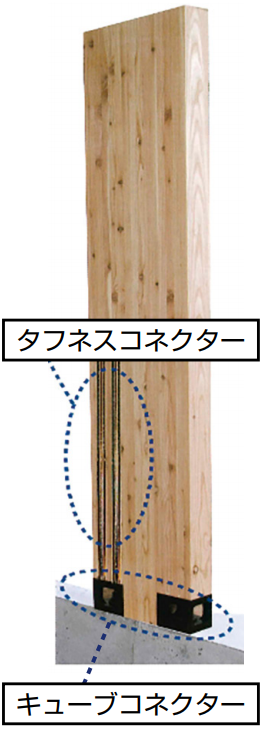

タフネスコネクター
タフネスコネクターは、次世代型のGIR（グルード・イン・ロッド：鋼棒とエポキシ樹脂を併用した接合方式）で高強度・高剛性・高靭性能を実現した金物。
本製品は、引張の最大耐力100kN/本を持つタフネスコネクターを２本使用しており、200kNの引張に耐えることが可能。
さらに金物自体は、木材の中に収納されるため、金物の露出は一切なし。

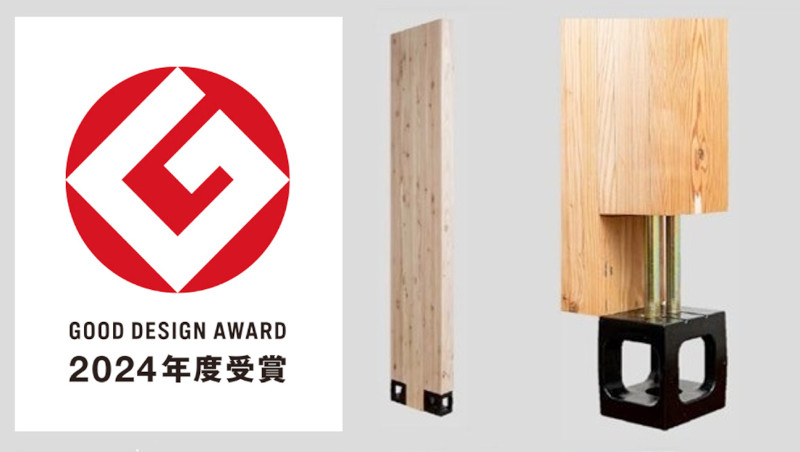

キューブコネクター
キューブコネクターは、タフネスコネクターと基礎を緊結するためのボックス金物で、基礎に設置されたアンカーをナット締めするだけの簡単施工を実現した。

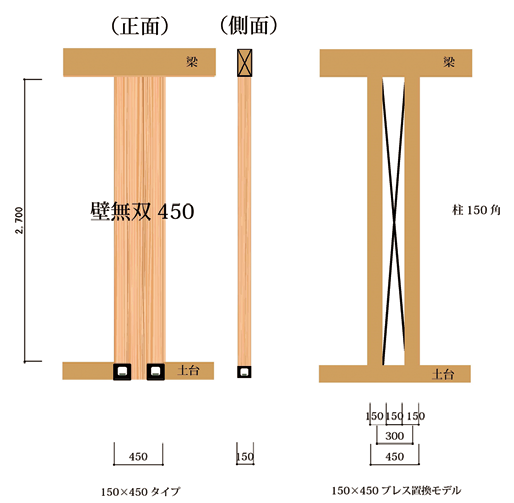

１．設計上、本製品は筋交い置換モデルとなり、以下の壁倍率として設計できる。
せん断強度:13.5kN
（壁倍率20.9倍）
せん断強度:16.8kN
（壁倍率28.6倍）
２．従来建築ではガレージなどの限られた空間では壁により入口のアプローチや窓が制限されるケースが多く見られた。
本製品は、一般的な壁倍率５倍の耐力壁1.7ｍ分を本製品１枚に置き換えが可能。
窓の大きさや入口のアプローチの制約が少なく開口部を広くできる。
耐力壁を本製品のみにする場合は29倍、他仕様の耐力壁併用の場合は22倍の壁倍率として設計が可能（150×450タイプ使用時）。

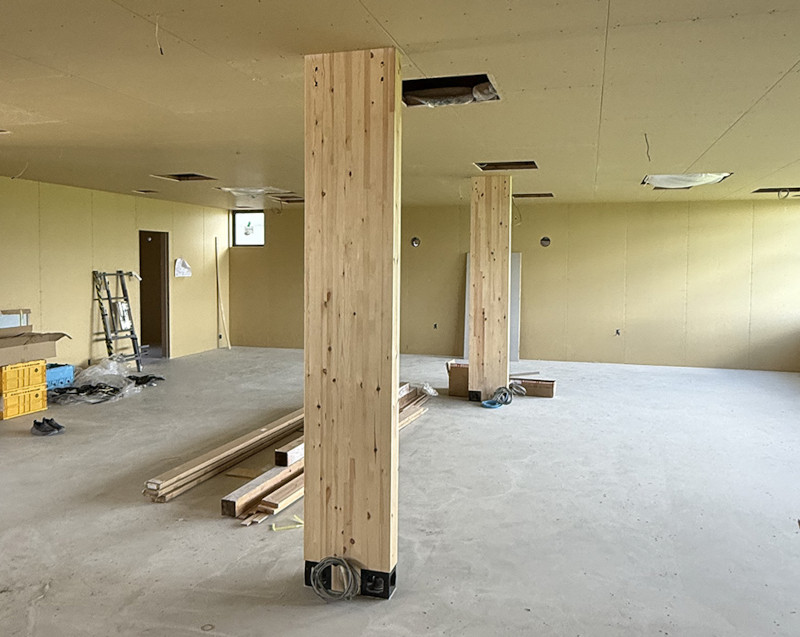

「壁無双450」を使用した施工イメージ
３．柱脚・柱頭は、ナット締めだけの簡単施工が可能。
さらに、柱脚のキューブコネクターは、アンカー取り合い部分に、親子フィラーを使用し、アンカーのずれも吸収する。
キューブコネクターは、側面の四周が全て開口となった金物で、施工時には３方向からナットの締め付けが可能。
親子フィラーは、アンカーボルトとの取り合いをルーズホールで施工できるよう開発された、鋼製の充填材である。
約10mmのアンカーのずれを吸収することが可能。
４．キューブコネクターは、土台の高さに合わせて設計。
室内空間への金物露出は一切なし。
一体成型されたシームレスなキューブコネクターも美しい。
「壁無双 450｜その他内外装材｜株式会社スクリムテック ジャパン」の資料請求はこちらから
| 品名 | 規格 | 単位 | 公表価格(税別) |
|---|---|---|---|
| 壁無双450 | W120-3000 | 本 | 350,000円 |
| 壁無双450 | W150-3000 | 本 | 370,000円 |
| 価格の適用 |
|---|
| 車上渡し。運賃別途。 |
