強力型角型間仕切下地|建築用鋼製下地材-壁・天井-|株式会社佐藤型鋼製作所

コーナーかしめ加工した角形鋼と振れ止めの接合部

コーナーかしめ加工した角形鋼と振れ止めの接合部

H=10800強力型角型間仕切下地/H=8400倉庫業法2500N/m²仕様

H=10800強力型角型間仕切下地/H=8400倉庫業法2500N/m²仕様

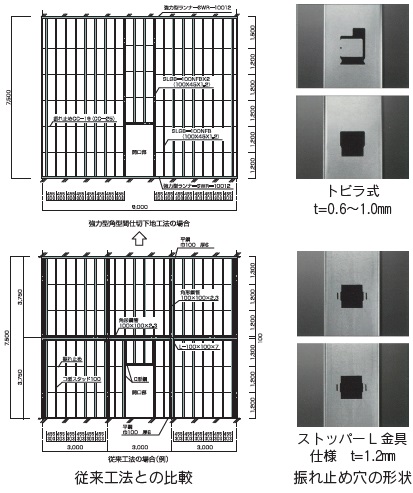

鉄骨補強なしで高さ5〜10m程度の間仕切壁

「強力型角型間仕切下地(耐震構造型)」は、高さ5mを超える高い間仕切下地を、鉄骨などによる補強で中継ぎをせずに構築できるため、工場や倉庫などにおいてコストダウンと工期短縮が可能な工法である。
平成28年熊本地震において損傷がなかったことが確認されている。

鉄骨補強なしで、たわみの少ない強固な間仕切壁下地の構築を可能にできるのは、同社独自技術である①コーナーかしめ、②振れ止めチャンネルの固定、などによるところが大きい(いずれも特許取得技術)。

①角形鋼(角スタッド)は、コーナーでかしめているため、ねじれにくく、角がきっちりと出ており、かしめが絶対に外れない構造になっている。
また従来のC型スタッドに比べて断面性能が大きい。

②振れ止めチャンネルが角形鋼の両面の振れ止め穴にきっちりとはまる構造になっているので、各スタッドが振れ止めチャンネルによってしっかりと連結される。
地震などの振動による振れ止めチャンネルの浮き上がりを防ぐ仕組みを備え、完全に振れ止めチャンネルを固定する。

③ボードを貼った際に段差が生じず、施工精度が高い。

強力型角型間仕切下地材の許容高さ(m)(抜粋)

コーナーかしめ角形鋼
コーナーかしめ角形鋼
たわみ度 S12
PBZ12.5㎜+PBZ12.5㎜(両面貼り)
(39.2㎏ /㎡)
スタッドピッチ
@227.5 @303 @455
100型 SLGB-100NFB
(□100×45×1.2)
1 /200 6.94 6.45 5.77
1 /150 7.64 7.1 6.35
1 /100 8.74 8.13 7.27
LGB-100NF
(□100×45×1.0)
1 /200 6.71 6.22 5.55
1 /150 7.39 6.85 6.11
1 /100 8.46 7.84 6.99
SKH-100NF
(□100×45×0.8)
1 /200 6.4 5.91 5.25
1 /150 7.04 6.51 5.78
1 /100 8.06 7.45 6.62
KH-100NF
(□100×45×0.6)
1 /200 5.97 5.5 4.87
1 /150 6.58 6.06 5.36
1 /100 7.53 6.93 6.14





倉庫業法 2500N/m²仕様

昨今の倉庫は、部材強度を高めることで、天井高を高くして空間を大きく確保する傾向がある。
倉庫業法では、建築基準法の規定に則り、「軸組み、外壁または荷ずりは、2,500N/m²以上の荷重に耐えられる強度」を有していることを求めている。
「強力型角型間仕切下地(倉庫業法2,500N/m²仕様)」は、近畿大学工学部建築学科松本慎也研究室監修のもとで実大試験を行った結果、倉庫業法2,500N/m²仕様として認められている。

倉庫業法 2500N/m²仕様(一例)

石膏ボード仕様 PBZ12.5㎜+PBZ12.5㎜(両面貼り)(39.2㎏ /㎡)
壁高さ スタッドの記号・サイズ 間隔
H=8,000 SLGB-100NFB(□100×45×1.2) @227.5
H=6,500 SLGB-100NFB(□100×45×1.2) @303
H=6,000 LGB-100NF(□100×45×1.0) @303
H=5,250 LGB-100NF(□100×45×1.0) @455

(倉庫業法2500N/m²載荷試験結果より)





「強力型角型間仕切下地|建築用鋼製下地材-壁・天井-|株式会社佐藤型鋼製作所」の資料請求はこちらから

株式会社佐藤型鋼製作所 メーカーの製品一覧 >

住所 〒 733-0802 広島県広島市西区三滝本町2-24-24 TEL 082-237-1962 FAX 082-237-4703
HP https://www.satock.co.jp/

積算資料(単価情報)

掲載価格の条件 >
品名 規格 単位 公表価格(税別)
強力型角型間仕切下地材KH-100NF 高:角100×幅45×厚0.6mm 振止穴ピッチ1200mm スタッドピッチ227.5mm 許容高:高≦7.50m m2 8,000円
強力型角型間仕切下地材KH-100NF 高:角100×幅45×厚0.6mm 振止穴ピッチ1200mm スタッドピッチ303mm 許容高:高≦6.93m m2 6,200円
強力型角型間仕切下地材KH-100NF 高:角100×幅45×厚0.6mm 振止穴ピッチ1200mm スタッドピッチ455mm 許容高:高≦6.14m m2 4,400円
強力型角型間仕切下地材LGB-100NF 高:角100×幅45×厚1.0mm 振止穴ピッチ1200mm スタッドピッチ227.5mm 許容高:高≦8.46m m2 13,300円
強力型角型間仕切下地材LGB-100NF 高:角100×幅45×厚1.0mm 振止穴ピッチ1200mm スタッドピッチ303mm 許容高:高≦7.84m m2 9,800円
強力型角型間仕切下地材LGB-100NF 高:角100×幅45×厚1.0mm 振止穴ピッチ1200mm スタッドピッチ455mm 許容高:高≦6.99m m2 7,000円
強力型角型間仕切下地材SKH-100NF 高:角100×幅45×厚0.8mm 振止穴ピッチ1200mm スタッドピッチ227.5mm 許容高:高≦8.06m m2 11,200円
強力型角型間仕切下地材SKH-100NF 高:角100×幅45×厚0.8mm 振止穴ピッチ1200mm スタッドピッチ303mm 許容高:高≦7.45m m2 8,100円
強力型角型間仕切下地材SKH-100NF 高:角100×幅45×厚0.8mm 振止穴ピッチ1200mm スタッドピッチ455mm 許容高:高≦6.62m m2 5,700円
強力型角型間仕切下地材SLGB-100NFB 高:角100×幅45×厚1.2mm 振止穴ピッチ1200mm スタッドピッチ227.5mm 許容高:高≦8.74m m2 16,200円
強力型角型間仕切下地材SLGB-100NFB 高:角100×幅45×厚1.2mm 振止穴ピッチ1200mm スタッドピッチ303mm 許容高:高≦8.13m m2 12,700円
強力型角型間仕切下地材SLGB-100NFB 高:角100×幅45×厚1.2mm 振止穴ピッチ1200mm スタッドピッチ455mm 許容高:高≦7.27m m2 8,500円
