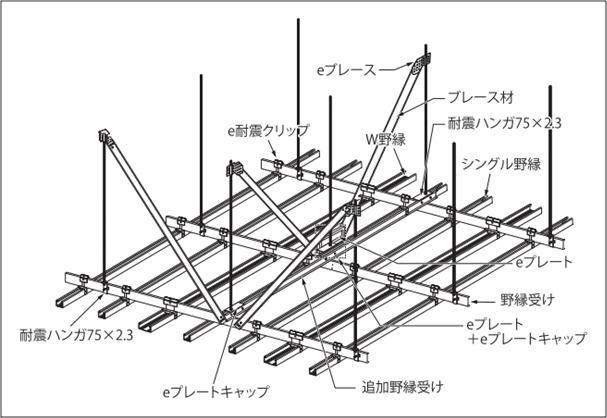

耐震天井下地ブイ・プロ（仕様例図）
壁下地 組付図
鋼製下地材による天井・壁下地の施工では、下地材の性能が内装の仕上がり精度を左右する重要な役割を担っている。
トーケン工業の鋼製下地材は、JISマーク表示の認証を取得している工場において、JIS A 6517の規格に基づき厳格な品質管理体制のもとに製造。
常に「価格の適正化・品質の均一化」を図り、優れた技術力と豊かな実績であらゆるニーズに対応し、近年は高耐食性下地材でも好評を得ている。
「特定天井」の条件※に該当する全ての天井には、地震時の天井脱落対策を講ずる必要がある。
トーケン式耐震天井は、吊ボルト上部にブレースを堅牢に緊結するeブレース、野縁受けに野緑を堅牢に緊結するe 耐震クリップ、ブレース下部を吊りボルト下部に堅牢に緊結するeプレート等でこれに対応する（仕様により最大2.2Gに対応）。
※「特定天井」の条件：①居室、廊下その他の人が日常立ち入る場所に設けられるもの ②高さが６ｍを超える天井の部分で、その水平投影面積が200m²を超えるもの ③天井面積構成部材等の質量が2㎏/m²を超えるもの
「トーケンスタッド」は耐火、軽量、堅牢、施工性に優れており、高層ビルをはじめ学校、病院、ホテル、高層マンション、オフィスビル等の間仕切りの施工に最も適している。
［特長］
軽量鉄骨天井下地（19形） 吊ボルトL＝1,000㎜ JIS A 6517規格品
| 天井仕上の種類 | ボードの種類（㎜） | 野縁の間隔 S×W（㎜ ） | 1,000㎡程度（円／㎡） |
| 下地張りのある場合 | 910 × 1,820 | 364 × 1,820 | 3,700 |
| 303 × 1,820 | 3,800 | ||
| 仕上げ材料の直張り。 壁紙または塗装下地の類を直接張る場合 |
910 × 910 | 303 × 910 | 3,900 |
| ボード類の１辺の長さが 450㎜程度以下の場合の直張り |
455 × 910 | 227マ | 4,400 |
| 金属成形板張りの場合 | スパンドレル等 | 300マ | 3,600 |
耐震天井 〈例〉天井フトコロ1,000㎜ 吊りボルトピッチ900㎜（概算価格）
| 張り方 | ブイ・プロ19（JIS 19形） | ブイ・プロ25（JIS 25形） | 地震対策天井 | ブレース材種類 |
| 303×1820 | 17,000円/m2 | 18,500円/m2 | 8,000円/m2 | ・C40×1.6 |
| 303×910 | 18,000円/m2 | 19,500円/m2 | 9,000円/m2 | ・C40×1.6 |
| 225マ | 19,000円/m2 | 21,000円/m2 | 10,000円/m2 | ・C40×20×10×1.6 |
軽量鉄骨壁下地 JIS A 6517規格品
| 仕様の種類 | 間柱の間隔（㎜） | 1,000㎡程度（円／㎡） |
| WS-50 | 455 | 4,600 |
| 303 | 5,500 | |
| WS-65 | 455 | 4,800 |
| 303 | 5,700 | |
| WS-75 | 455 | 5,000 |
| 303 | 6,000 | |
| WS-90 | 455 | 5,500 |
| 303 | 6,600 | |
| WS-100 | 455 | 5,900 |
| 303 | 7,000 |
