低重心置基礎架台　UNIFIX（ユニフィックス）｜太陽光発電パネル設置架台｜ネクストエナジー・アンド・リソース株式会社

NETIS登録番号：KT-240038-A
製品外観図・寸法
製品外観図・寸法
設置イメージ
設置イメージ



概要

UNIFIXは、太陽電池モジュールを建築物の陸屋根や遊休地に設置するための置基礎架台である。
従来技術のアンカー固定架台は、アンカーボルト設置のために屋上防水層と建築物躯体への穴開けが必要だったが、本技術の活用により、屋上防水層への穴開けが不要となり、漏水の不安を低減することができる。



特長

  1. 置くだけで設置でき、建物屋根へのボルト固定や穴あけ工事が不要なため、防水層や躯体を傷めず、原状復帰や後からの移動が容易。
    工期の短縮にもつながる。
  2. 軽量で低重心なため、地震時に滑動しても防水層に損傷を与えず、耐震クラスB（水平震度1.0）に対応可能。
    屋根防水によっては耐震クラスA（水平震度1.5）にも対応。
  3. 内部にモルタルが充填されたアルミ製ベースレールをカウンターウェイトとし、太陽電池モジュール外周を整流ブロックで取り囲むことで、耐風速性能70m/sを発揮する。
    基準風速38m/s、高さ60mの建物への設置が可能。
  4. 軽量（60㎏ /㎡）なため耐荷重が小さい屋根にも対応。
  5. 構成部材の重量が25㎏以下であり、人力施工が可能。




UNIFIX施工手順

UNIFIX施工手順




製品仕様

製品仕様




耐風性能試験

実大モデル・実風速で検証試験を実施。
実大モデル・実風速で検証試験を実施。
耐風性能試験

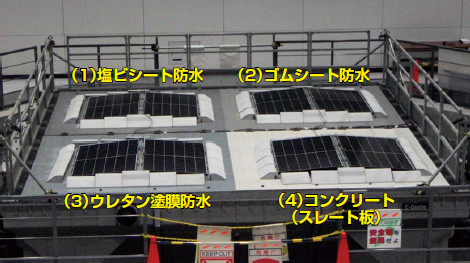

耐震性能試験

屋上防水層の種類、震度階級を変化させた大型振動台にて検証試験を実施。
屋上防水層の種類、震度階級を変化させた
大型振動台にて検証試験を実施。
耐震性能試験
