準構造化耐震天井 スマートタイト®45 ショートタイプ|建築用鋼製下地材―壁・天井―|株式会社佐藤型鋼製作所

支持構造部組付け状態(取付間隔900×900㎜の場合)

支持構造部組付け状態(取付間隔900×900㎜の場合)

構成部材詳細(A部)

構成部材詳細(A部)





ぶどう棚の精度が良くなくても正確なレベル調整が可能

  1. レベル調整が容易で、最大約110㎜の調整が可能。
    (ST45フック部73mm・ST45アジャスター部36.5mm:2段階調整)
  2. ショートタイプはふところ100~300mmに対応が可能。
  3. リップみぞ形鋼C100×50×20×2.3以上の両面に取り付けが可能。
    (壁際の施工に有利)
  4. ST45アジャスターの受け部により野縁受けを水平に取り付けしやすい。
  5. ロングタイプ(ふところ115~600mm)のラインアップあり。
  6. 勾配天井、段差天井(ロングタイプと併用)の対応も可能。


※特許申請中




標準納まり図

標準納まり図 野縁方向


標準納まり図 野縁受け方向


標準納まり図 勾配天井

標準納まり図 段差天井





標準納まり図

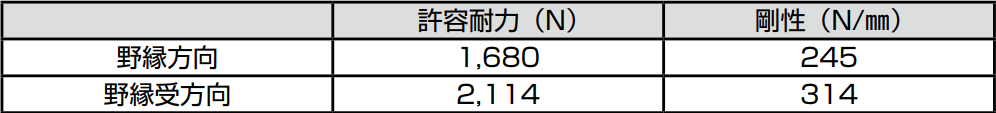

●水平加力試験 ふところ100mm

支持構造部材 C100×50×20×2.3

許容耐力(N) 剛性(N/㎜)
野縁方向 1680 245
野縁受方向 2114 314

※金物1個当たり

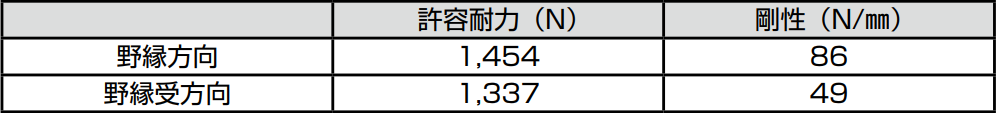

●水平加力試験 ふところ300mm

支持構造部材 C100×50×20×2.3

許容耐力(N) 剛性(N/㎜)
野縁方向 1454 86
野縁受方向 1337 49

※金物1個当たり

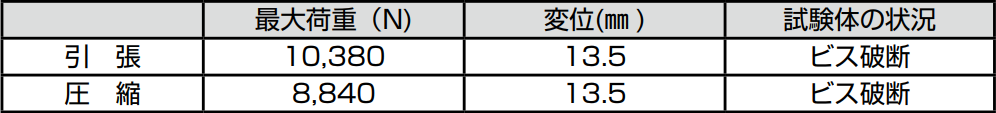

●鉛直荷重試験 ふところ300mm

最大荷重(N) 変位(㎜ ) 試験体の状況
引 張 10380 13.5 ビス破断
圧 縮 8840 13.5 ビス破断





試験状況写真

試験状況写真

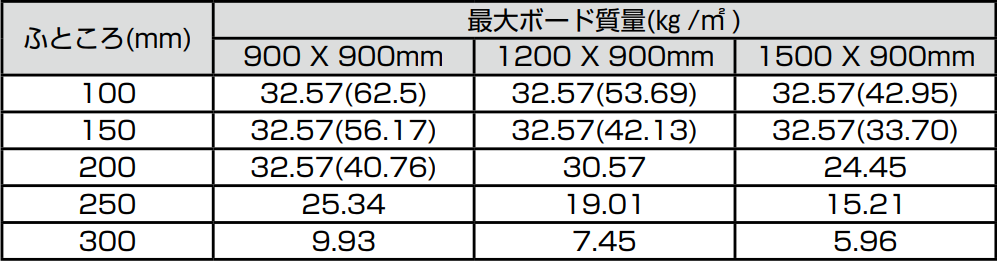

固有周期が0.1secのときの1m²当り最大ボード質量

ふところ(mm) 最大ボード質量(㎏ /㎡ )
900 X 900mm 1200 X 900mm 1500 X 900mm
100 32.57(62.5) 32.57(53.69) 32.57(42.95)
150 32.57(56.17) 32.57(42.13) 32.57(33.70)
200 32.57(40.76) 30.57 24.45
250 25.34 19.01 15.21
300 9.93 7.45 5.96

※野縁CW-19ピッチ@303・たわみ度1/500の場合
※( )内の数値は野縁CW-25の場合





部材一覧

部材一覧


部材一覧
