あと施工アンカー補助金具 アンカー名人|あと施工アンカー工|日本リーテック株式会社

NETIS登録番号:KT-190004-A

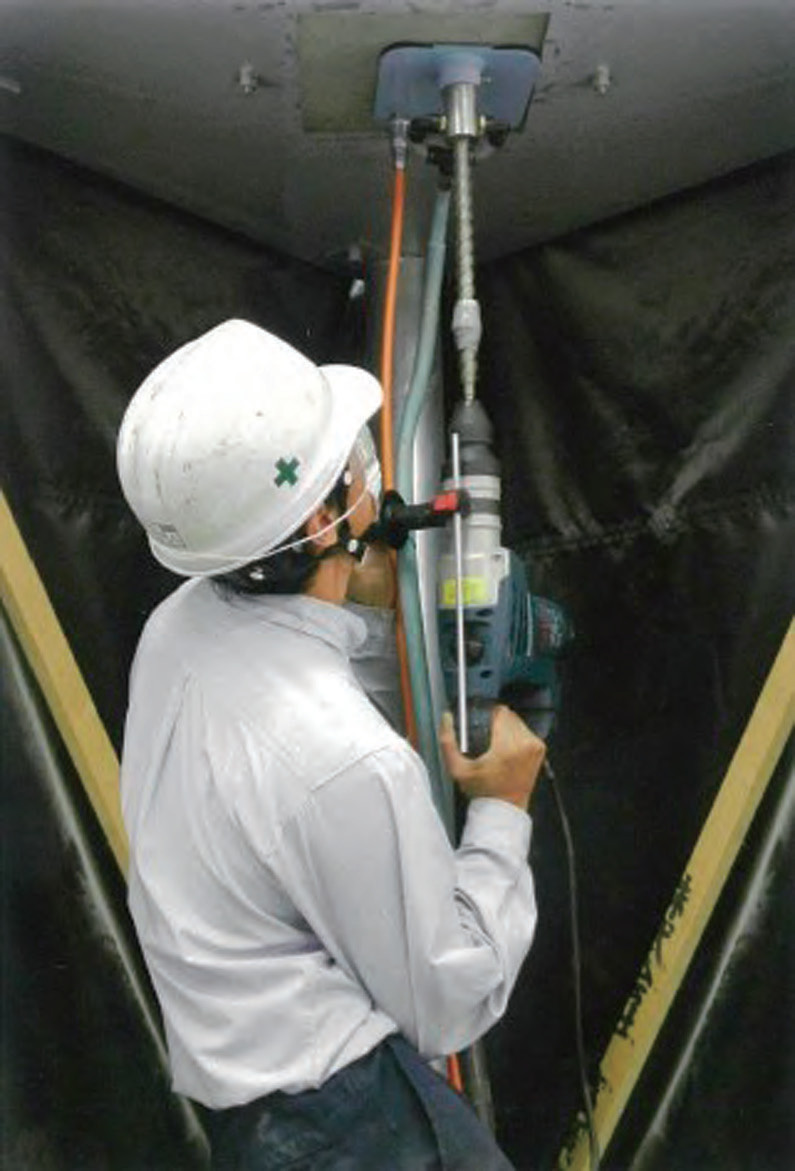

あと施工アンカーを正確な位置に垂直に施工

あと施工アンカーを正確な位置に垂直に施工

アンカー名人 セット状況(内径を変えることでボルト径に対応)

セット状況(内径を変えることでボルト径に対応)




開発の背景

あと施工アンカーボルトを正確に設置するには、長い経験と高い技能が必要である。
施工者が熟練でない場合、穿孔の位置がずれたり、向きが斜めになったりと、施工品質の確保が非常に難しく、出来映えが施工者の熟練度に左右され施工品質が安定しない課題があった。

このたび開発された「アンカー名人」は、補助金具(ガイドパイプ)を使用して正確な位置に穿孔し、その中心にボルトを直角にセットすることで、アンカーの孔を正確な位置に、かつコンクリート面に垂直にあけることができる。
ガイドに集塵パイプを取り付けることで、穿孔による粉塵の飛散も防ぐことができ、環境的にも優れた施工方法である。

アンカー名人 開発の背景




製品の特長

1 .アンカー孔を正確な位置に、かつアンカーボルトを孔の中心にまっすぐ設置できる。
2 .穿孔ガイドパイプに集塵パイプを取り付け、穿孔後の清掃と粉塵の吸引を同時に行うため粉塵が飛散しない。
3 .アンカーボルトの鉛直調整が必要ないので、施工時間を短縮できる。
4 .バキューム装置を使用することにより、コンクリート面を傷つけることなく土台金具をセットできる。
5 .ガイドパイプは内径を変えることで、いろいろなボルト径に対応できる。
6 .穿孔ガイドパイプは単体での使用も可能である。


アンカー名人 施工状況

施工状況






施工動画
