NETIS登録番号：CB-240021-A

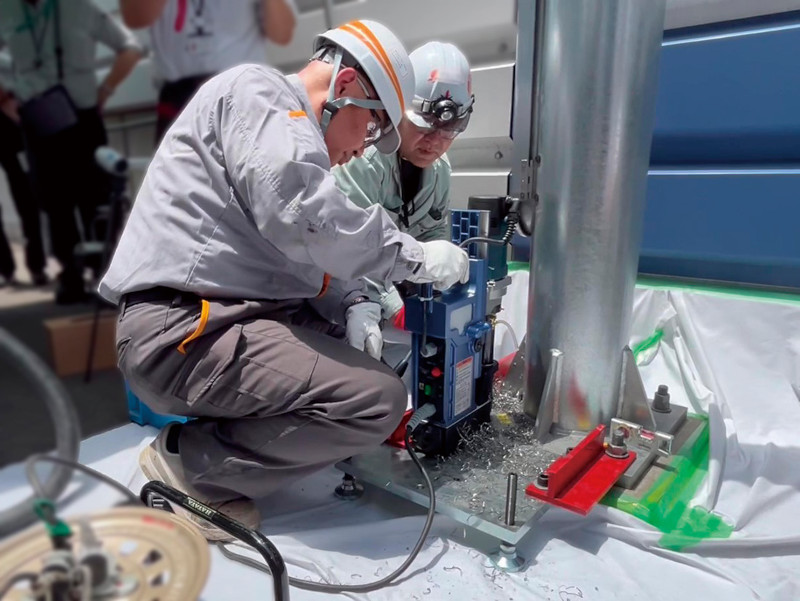

アンカーボルト孔拡大

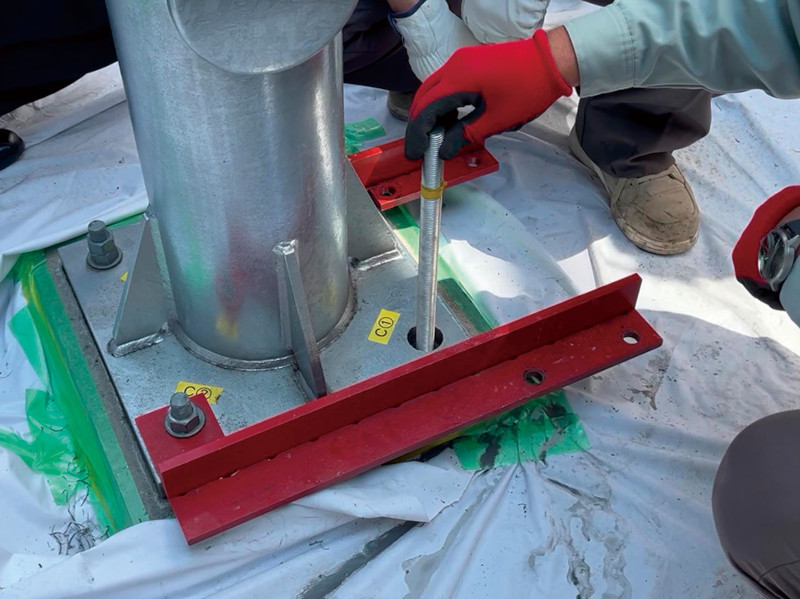

新規アンカーボルト設置

概要

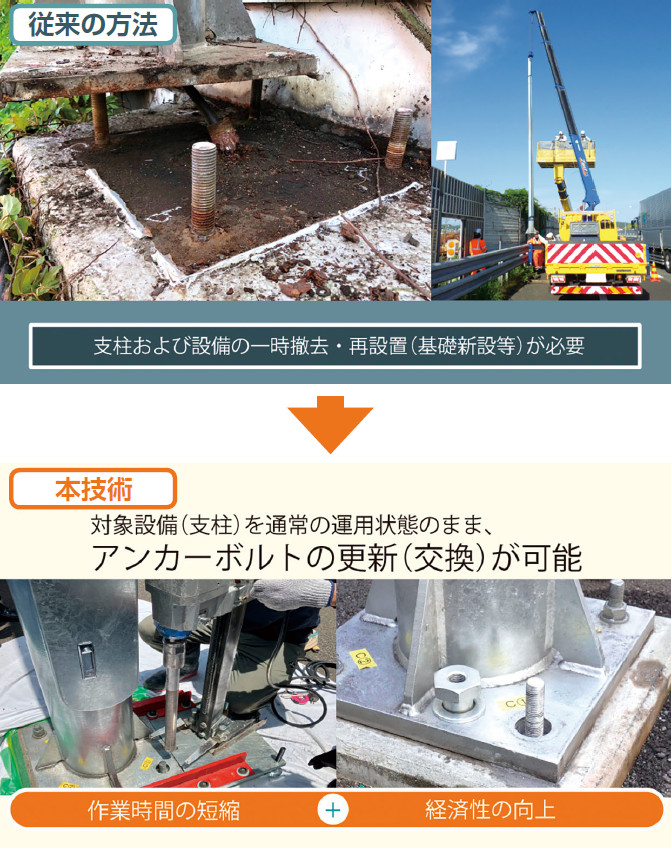

定着基礎アンカーボルトが劣化し、更新（交換）が必要になった場合、従来はコンクリート基礎ごと交換するか、設置場所の移設などが必要であった。

「簡単にアンカーボルトを更新（交換）する技術」は、目視点検ナット「インスペクションT-NUT®」を活用することで既設基礎に劣化が見受けれられない場合、対象設備（支柱）を通常の運用状態のまま、アンカーボルトの更新（交換）が可能な新技術である。

これにより、従来技術と比較してコンクリート基礎の新設工事、機器支柱の撤去・復旧・移設作業、代替え設備の設置等が不要となり、作業手順の簡素化、作業時間の短縮を実現し、施工性・経済性・安全性の向上に貢献する。
特許取得第7389302号

特長

経済性の向上
対象設備を運用状態のまま、損傷しているアンカーボルトを１本単位で更新（交換）することが可能。
工程の短縮
一般的な基礎の交換作業、および支柱等の撤去・復旧・移設作業が不要であり、簡素に施工できる。
従来技術と同程度の品質
目視点検ナット技術「インスペクションT-NUT®」はNETIS登録技術（KT-230005-A）であり、ベースプレートのアンカーボルト孔拡大に関する耐力評価（構造強度検討）において問題ないことを検証済み。

接着系樹脂注入時・アンカーボルトの挿入時・完了時と３段階で施工管理を目視確認できるため、作業員の能力・経験による施工品質に与える要素が少なく品質が安定する。
従来技術と同程度の安全性
新設する「あと施工アンカーボルト」は、既設の定着アンカーボルトに準拠したボルト長であり、製造メーカーの許容引張荷重での規定埋込長（10ｄ）以上となることで、当初設計時での引張耐力値を担保する約２倍程度の定着長となり、設計耐力以上の性能確保が容易である。

また、「削孔径や削孔長さ」に影響されず、「湿孔での性能低下がない。」ことも特徴である。
施工性の向上
アンカーボルト１本の交換は、３～４時間で完了できる。
従来技術と同程度の耐久性
施工条件は、既設基礎（あと施工アンカーボルト設置用削孔部）の劣化が見受けられないこと。
アンカーボルト設置方法として、エポキシアクリレート系樹脂注入式あと施工アンカー技術は、既知の技術として実績が豊富であり、経時変化による固着力低下がほとんどなく、長期信頼性が高い。
