NETIS登録番号：QS-180031-A

ハイブリッドボルト

ハイブリッドボルトの構造

概要

「ハイブリッドボルト」はネジ山にスリットを設けることにより、ナットを締め付けた際にボルトのネジ山が反発することで、ナットの緩み脱落を防止する製品である。
ネジの一山一山が突っ張り棒のような作用により、一般的なネジの軸力と摩擦力に加え、本製品の特長である反発力によっても締結されるため、ボルトが抜け落ちる心配が軽減される。

ハイブリッドボルト詳細図

ネジ山が反発し、隙間なく全てのネジ山をロックする。
一般的なネジ山に比べて、隙間をなくした強度な嵌合部を構成することができる。

一般的なネジの締結

一般的なネジは接地面の片側のみが接地し、片側は隙間が空いている。
一度緩んでしまった場合、何も抵抗がない状態へと戻り、本来の機能が果たせなくなりやすい。

特長

ネジ自体の緩み止め
使用中のネジ・ボルトを変えるだけで緩み対策が可能。
メネジを選ばない
オネジの緩み止めなのでナットはもちろん、タップ穴や特
殊ナット、溶接ナットへの使用も可能。
接着材などの塗布不要
ネジ山自体に緩み止め効果があるため、接着剤などの塗布
が不必要でありメンテナンスコストの向上に寄与する。
調整ネジにも使用可能
軸力のかからない箇所でも回り止め効果を発揮。
強度は一般品と同等
ネジ山にスリットが入っていても強度は一般品と同等。
基本サイズはＭ３～Ｍ20である。
材質・頭部形状は問わない
JIS標準品や図面図、特殊品などの独自形状も対応可能。
安心の国内生産
国内生産で、安心の高品質製品である。

適用箇所

道路・橋梁・トンネルの付属物工（道路標識、ガードレール、転落防止柵、遮音壁など）

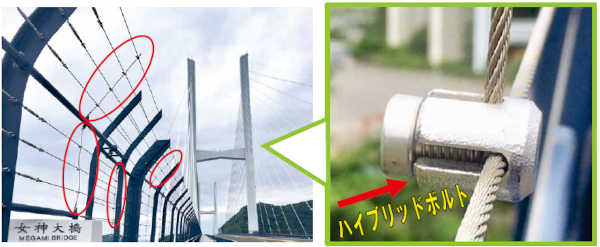

施工例：ながさき女神大橋道路維持改良工事
