Gブロックドレイン S-plus｜メンテナンスフリー型ステンレス鋼製排水溝｜四つ葉産業株式会社［販売元・施工］／株式会社橋梁サポートエンジ［製造元］

NETIS登録番号：KT-160064-VE（令和６年度準推奨技術）

1．従来製品の雑草繁茂状況

2．従来製品の錆腐食状況

3．Gブロックドレイン S-plus

概要

「ＧブロックドレインS-plus」は従来の鋼製排水溝の問題点であるメンテナンスの難しさと腐食に対する改良、また浸入水によるダメージから床版を保護する止水対策を行った新型鋼製排水溝。
自己修復機能を有する二相ステンレス鋼（SUS821L1）を使用することでメッキ等の表面処理が不要となり、また透水部にはステンレス畳編フィルターやゴムチップフィルターを内蔵することでゴミや落ち葉による目詰まりを低減しメンテナンスフリーを実現している。

なお、優れた機能が評価され、NETIS令和６年度準推奨技術に選定された。

特長

二相ステンレス（SUS821L1）採用による腐食防止
従来品（SS400+各種メッキ処理・ナイロンコーティング）は小さな擦り傷等から腐食錆が発生し、全体の腐食が進む。
また海岸部や凍結防止材を散布する場所では塩分により腐食が進むが、ステンレス鋼を使用する同製品は腐食の心配がなく耐用年数が長く、ライフサイクルコストでも有利である。
二相ステンレスによる高強度と軽量化を実現
ステンレス鋼を用いることでSS400鋼材と比較して強度が1.6倍と高くなり、薄板化による約30%の軽量化を実現。
軽量のため施工性に優れ、工期短縮等によるコスト縮減効果が期待できる。
透水性フィルターを採用
ステンレス畳編フィルター（車道部）やゴムチップフィルター（歩道部）により、ゴミや枯れ葉などによる目詰まりを防止。
機能低下を起こさず、メンテナンスフリーを実現。

ステンレスフィルター

床版保護（鋼製排水溝底面への浸入水防止対策）

浸入水対策なし

浸入水対策あり
GブロックドレインS-plus
（導水プレート、継手部止水、床版防水）

（対策A）背面の浸入水
背面の浸入水を導水プレートで受け、導水孔より鋼製排水溝内へ導くことで床版への浸水を遮断する。

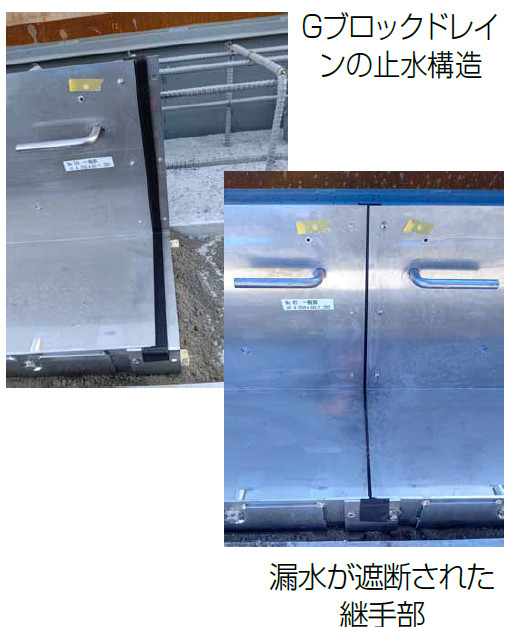

（対策B）内部からの漏水
鋼製排水溝内部からの漏水を継手部の専用止水構造により遮断し、床版を保護する。

この電子カタログで紹介している製品

Gブロックドレイン S-plus｜四つ葉産業株式会社

この製品について詳しく見る >

Gブロックドレイン S-plus｜株式会社橋梁サポートエンジ

この製品について詳しく見る >

四つ葉産業株式会社メーカーの製品一覧 >

住所〒 176-0003 東京都練馬区羽沢1-7-7-401 TEL 03-5912-2880 FAX 03-5912-2881
HP https://www.yotsuba-mta.jp/

積算資料（単価情報）

掲載価格の条件 >

品名	規格	単位	公表価格(税別)
Gブロックドレイン S-plus	225×60-1200 フロリダ型 SUS821L1 ステンレス畳編式フィルター内蔵型防草・堆積物低減仕様浸透水導水機能 Gロックキー	ｍ	179,540円
Gブロックドレイン S-plus	250×65-1200 ブロック型 SUS821L1 ステンレス畳編式フィルター内蔵型防草・堆積物低減仕様浸透水導水機能 Gロックキー	ｍ	205,290円
Gブロックドレイン S-plus	200×50-1200 車道用フラット型 SUS821L1 ステンレス畳編式フィルター内蔵型	ｍ	102,140円
Gブロックドレイン S-plus	200×60(50)-1200 歩道用フラット型 SUS821L1 ステンレス畳編式フィルター内蔵型	ｍ	177,140円

価格の適用
・Gブロックドレイン S-plus 50m以上の場合
