●擁壁の保存に
近年のゲリラ豪雨や長雨の激甚化に伴い、住宅地における擁壁崩壊事故が社会的問題となっている。
擁壁崩壊の主因の多くは、土中の含水比上昇に伴う間隙水圧の増大、およびそれに起因する背面土圧の急激な変化にある。
構造物の長期的な安定性を維持するためには、浸入水を速やかに排除し、目詰まりを抑制し続ける確実な排水システムの構築が不可欠であり、擁壁全体系における排水機能の健全性を担保する上では、その工学的役割を改めて精査する必要がある。

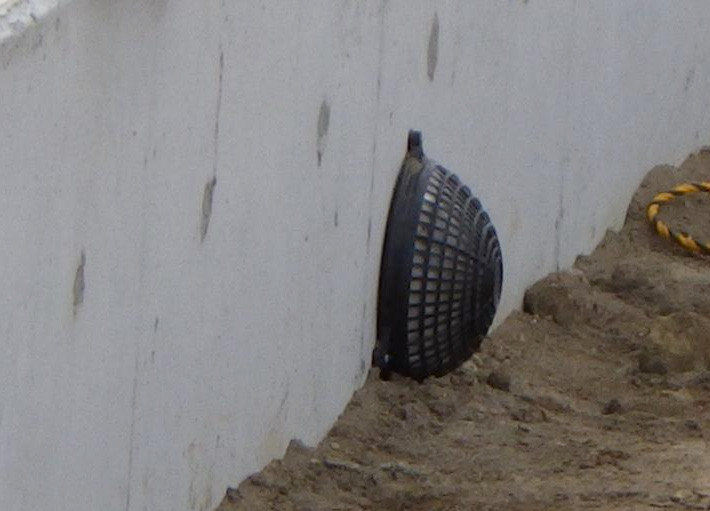

本器材（PF-S、PF-M、TMF-50、TMF-75など）は、土砂の流出を防止しつつ、浸入水を効率的に捕捉して水抜きパイプへと導く機能を有する。
●物理的安定性と通水性：独自の断面形状により、高い土圧下においても通水断面が確保され、安定した排水経路を維持する。
●長期的な防汚・目詰まり抑制：高性能フィルター層の配置により、細粒土の流入による目詰まりを最小限に抑え、透水係数の経時的低下を防止する。

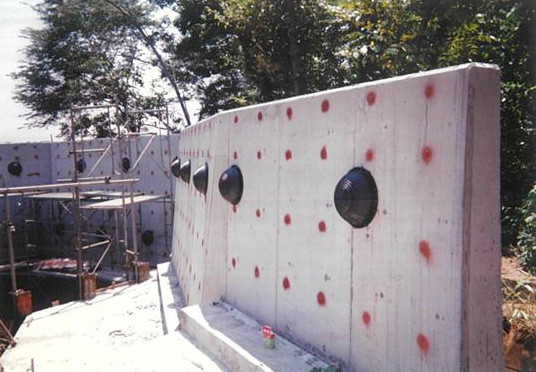

●広範な適用性と信頼性：宅地造成地、工場施設外構のL型擁壁、さらには高い動荷重への耐性が求められる鉄道近接構造物（JR山手線沿線など）において、その有効性が実証されている。
●構造物の長寿命化を実現するメンテナンス性と相乗効果

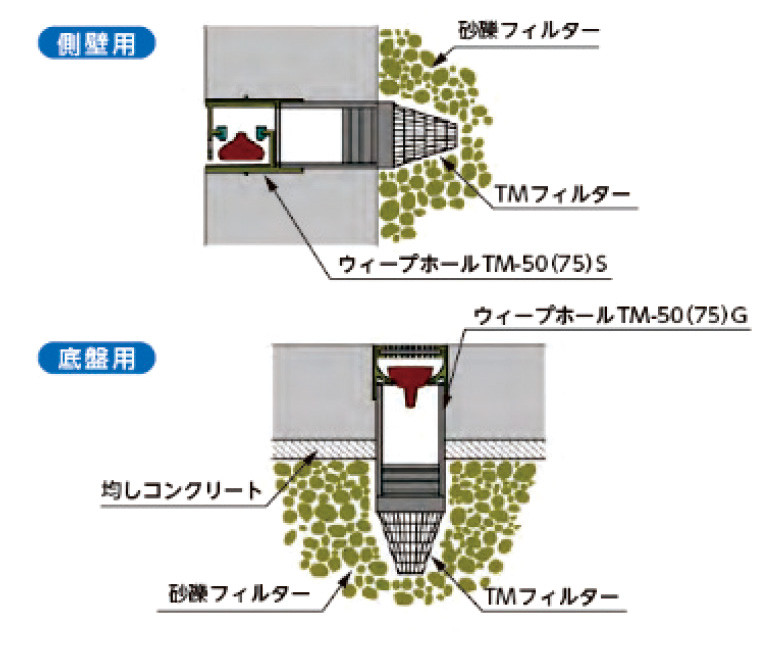

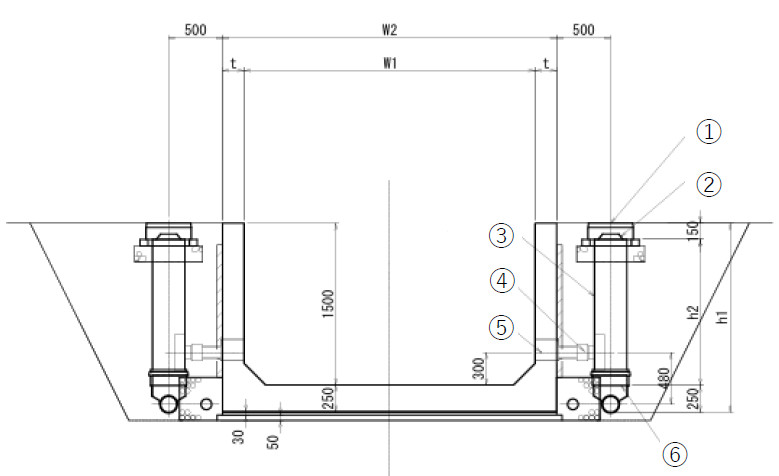

本システムは、裏面集排水器材であるパットフィルターおよびTMフィルターに加え「浮子弁式ウィープホール TM50S/TM75S」を組み合わせることで、土砂の流入や弁体の劣化による排水機能の低下といった課題を解決することができる。

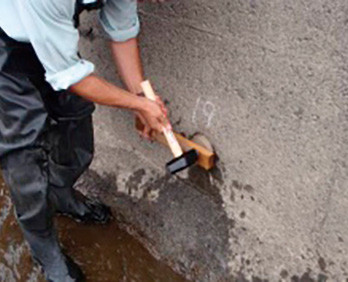

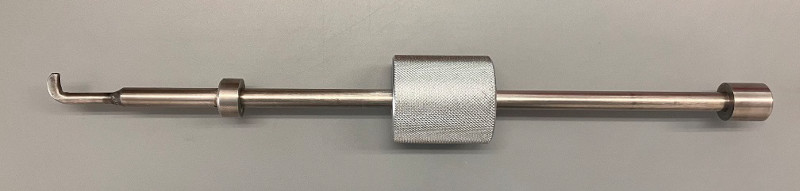

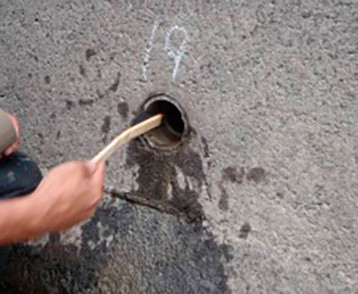

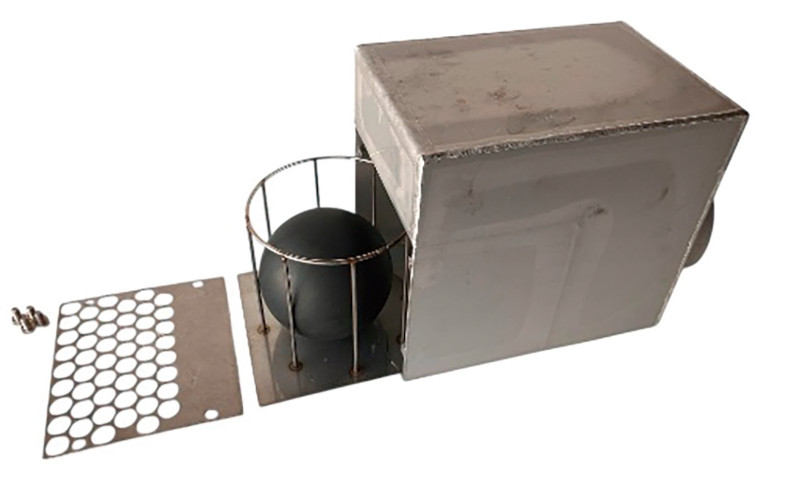

最大の特長は、弁体部分が取り替え可能な「カートリッジ方式」である点で、設置後も内部の確認や清掃・交換が容易なため、機能低下を防ぐことができる。
集排水能力に優れたフィルター材と、維持管理性に優れたウィープホールを組み合わせて運用することは、河川護岸や調整池などの構造物を健全な状態で維持し、その寿命を延ばす（長寿命化）ために有効な手法である。
・高い集排水により、背面の水圧を素早く逃がすことで、構造物の浮き上がりや破損を未然に防ぐ。
・弁体のみの交換・清掃が可能なため、古い部品のトラブルを最小限に抑え、長期間性能を維持する。
・独自のフィルター構造により土砂の吸い出しや目詰まりを防ぐため、護岸や堤防の内部空洞発生を防止する。
・浮子弁が水位上昇による逆流をシャットアウトし、平常時は背面の水を効率よく排出することで、安全性を高める。

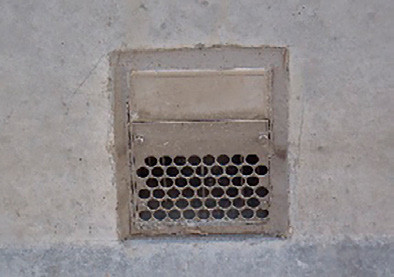

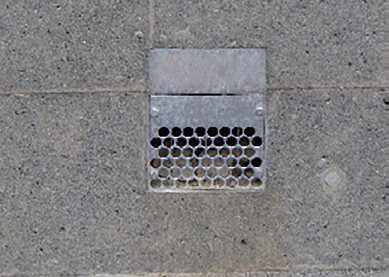

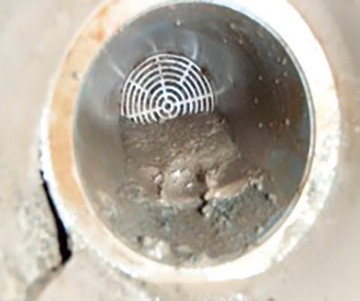

従来型のウィープホールは農業暗渠と同様で時間の経過とともに土砂の流入または弁体の劣化が発生する。

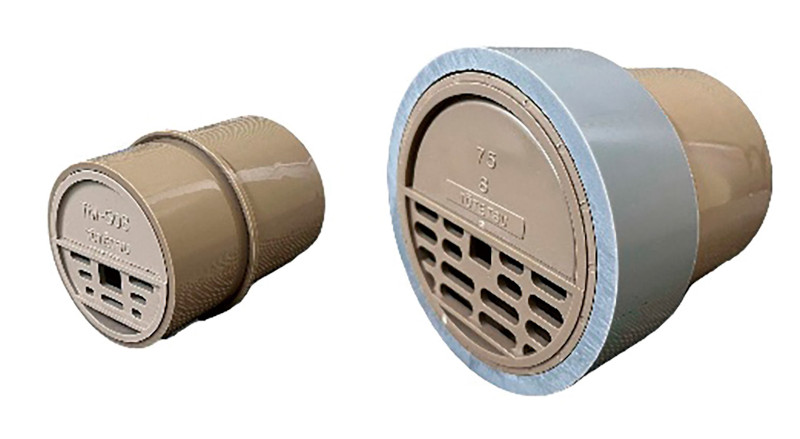

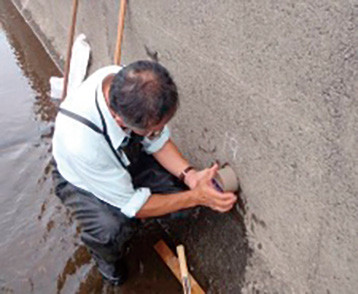

トーテツプラスのウィープホールであるTMシリーズは経年劣化、機能低下対策として本体（弁体）が取り替え可能なカートリッジ方式となっており、内部の確認・清掃・新しい本体（弁体）への交換が可能。
水路や護岸構造物の長寿命化に貢献。
「ウィープホールTM50S/TM75S／サイドドレイナーTM100｜ウィープホール｜株式会社トーテツプラス」のメーカーへの問い合わせはこちらから
「月刊 積算資料」をお買い求めの上、ご参照ください。
| 品名 | 規格 |
|---|---|
| ウィープホール TMフィルター | TMF-50 径50mm 長100mm |
| ウィープホール TMフィルター | TMF-75 径75mm 長165mm |
| ウィープホール 浮子弁式 | TM-50S 径50mm 長151～200mm (側壁用) |
| ウィープホール 浮子弁式 | TM-50S 径50mm 長201～300mm (側壁用) |
| ウィープホール 浮子弁式 | TM-50S 径50mm 長301～400mm (側壁用) |
| ウィープホール 浮子弁式 | TM-75S 径75mm 長151～200mm (側壁用) |
| ウィープホール 浮子弁式 | TM-75S 径75mm 長201～300mm (側壁用) |
| ウィープホール 浮子弁式 | TM-75S 径75mm 長301～400mm (側壁用) |
| ウィープホール 浮子弁式 | TM-50G 径50mm 長151～200mm (底盤用) |
| ウィープホール 浮子弁式 | TM-50G 径50mm 長201～300mm (底盤用) |
| ウィープホール 浮子弁式 | TM-50G 径50mm 長301～400mm (底盤用) |
| ウィープホール 浮子弁式 | TM-75G 径75mm 長151～200mm (底盤用) |
| ウィープホール 浮子弁式 | TM-75G 径75mm 長201～300mm (底盤用) |
| ウィープホール 浮子弁式 | TM-75G 径75mm 長301～400mm (底盤用) |
| ウィープホール パットフィルター | S型 径180mm |
| ウィープホール パットフィルター | M型 径300mm |
