「NEXCO設計要領 トンネル内装工-視線誘導ライン反射材(青色)適合　3M™ 線形視線誘導標ウェーブ・ライト・ライン HGソフト WL SF TI｜道路視線誘導標｜スリーエムジャパン株式会社」の資料請求はこちらから

NEXCO設計要領 トンネル内装工-視線誘導ライン反射材(青色)適合　3M™ 線形視線誘導標ウェーブ・ライト・ライン HGソフト WL SF TI｜道路視線誘導標｜スリーエムジャパン株式会社

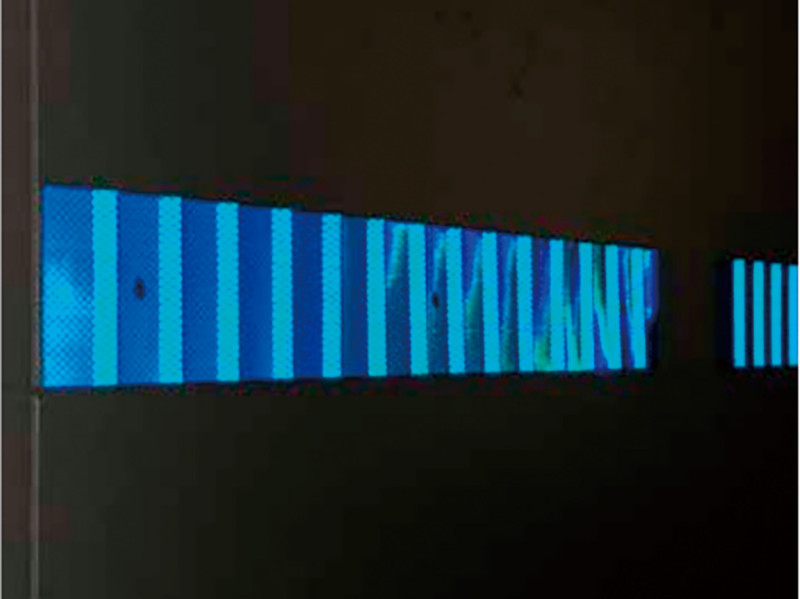

平常時と暗い時の比較画像（トンネル内装工-視線誘導ライン反射材(青色)規格に適合）


概要

「３Ｍ™ 線形視線誘導標 ウェーブ・ライト・ラインHGソフト WL SF TI」は線形視線誘導製品として実績を積み重ねてきたウェーブ・ライト・ラインHGに新たな製品ラインアップとして追加された。
優れた視線誘導機能に加えて「トンネル内装工-視線誘導ライン反射材（青色）」規格に適合する専用設計品となる。
「設計要領第三集 トンネル保全編・トンネル建設編（令和６年７月版）」および「トンネル施工管理要領（令和６年７月版）」（出典：高速道路総合技術研究所）掲載。



特長

  1. 優れた視線誘導
    反射シートを山型加工し、光の入射角度を反射効率の高い状態で連続させ、道路線形に沿った視線誘導を促しドライバーの負担を軽減、より安全な道路環境を提供。
  2. 金属不使用
    樹脂素材のみを採用することで柔軟性に富み、道路線形を問わず施工可能。
    接触時や万が一の脱落時に懸念される第三者被害リスクに配慮した設計。
  3. 施工性
    軽量かつ裏面に接着力の高い両面テープを施し、初期固定に優れアンカー施工時の作業効率を高める。




仕様・性能

色 青
サイズ
(標準)		 100㎜ x 840㎜
反射性能 広角プリズム型反射シート同等 JIS Z 9117
色の範囲 広角プリズム型反射シート同等
JIS Z 9117
耐候性*1 広角プリズム型反射シート同等
JIS Z 9117
耐火性 分類HB
JIS C 60695-11-10法：水平燃焼性試験
付着力*2 0.6N/㎟以上
JIS A 6909準拠

*1 反射シートに限る
*2 当社指定の方法で施工された場合に限る。
推奨接着剤：3M™ 工業用接着剤 EC-1368NT




参考図面

参考図面




山型加工面による反射

山型加工面による反射
