ガードレール支柱緊急補強材 E-ストロング(支柱径φ139.8用)|ガードレール関連部材|西日本高速道路エンジニアリング中国株式会社

E-ストロング


概要

E-ストロングとは、ガードレール支柱の地際部が腐食し、鋼材の強度が低下したものに対して、この緊急補強材を支柱内部へ挿入し、補強する製品である。

この製品は、既設支柱のボルトを撤去することなく、補強材を挿入できるスリット構造を有している。

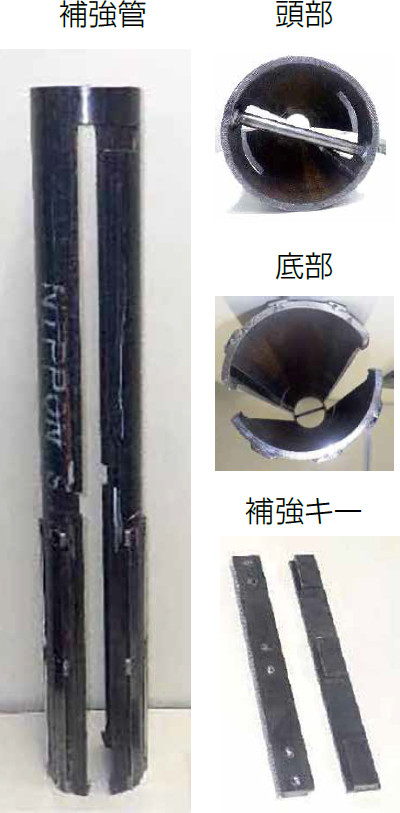

部材構造は、補強管と補強キーから成り、補強管には縦スリットと横スリットでボルトを回避できる。

補強キーは弱点となる補強管の縦スリットをカバーし、強度を補う構造となっている。



適用

E-ストロングを使用できるガードレール支柱は、支柱内部を貫通するM16ボルトが1本タイプのもので、下記のものを対象にしている。


標準品 φ139.8×t4.5×H700mm
(支柱頂部から地際部までの寸法)
特注品 φ139.8×t4.5×H800mm
(支柱頂部から地際部までの寸法)




特長

1.補強材を入れるだけで補修完了。
2.専用機材や複数の機材は不要。
3.既存ボルトは撤去不要。
4.腐食が著しい支柱でも、健全な支柱(新材)と同等の強さに補強。
5.作業時間が短いので車線規制(時間)を大幅に削減。
6.簡易路肩規制での施工が可能。

特 長

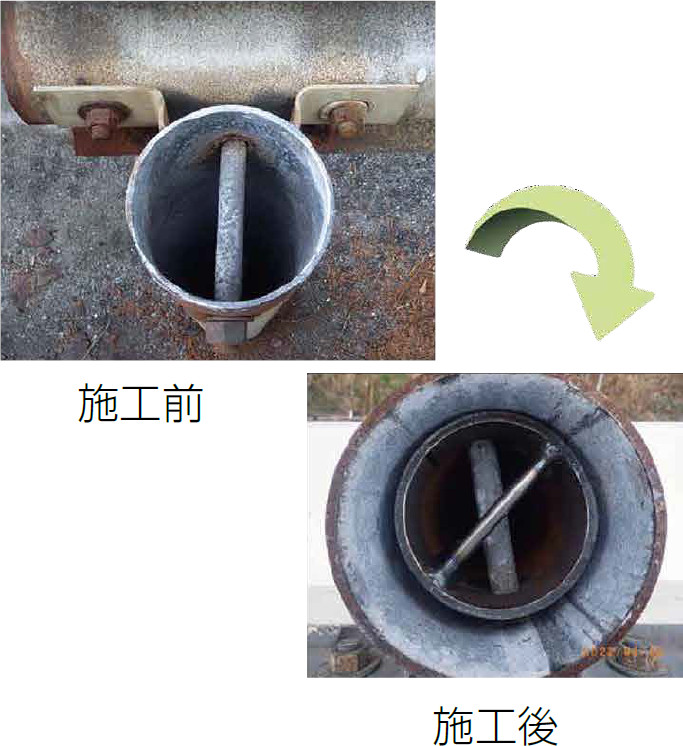

施工手順


施工手順
