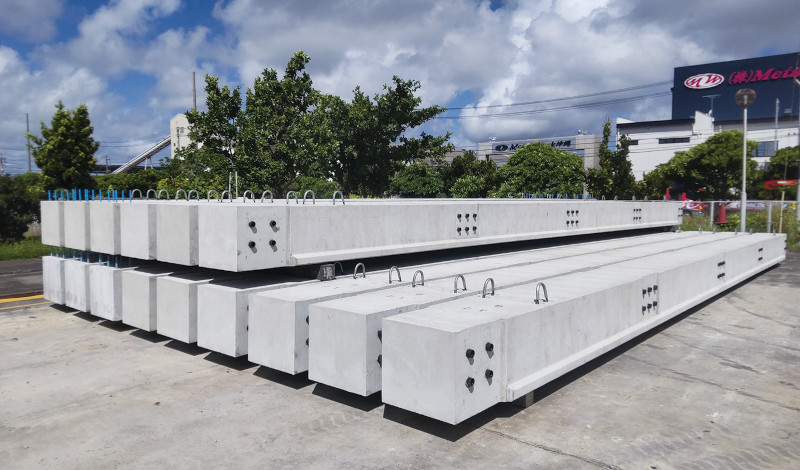

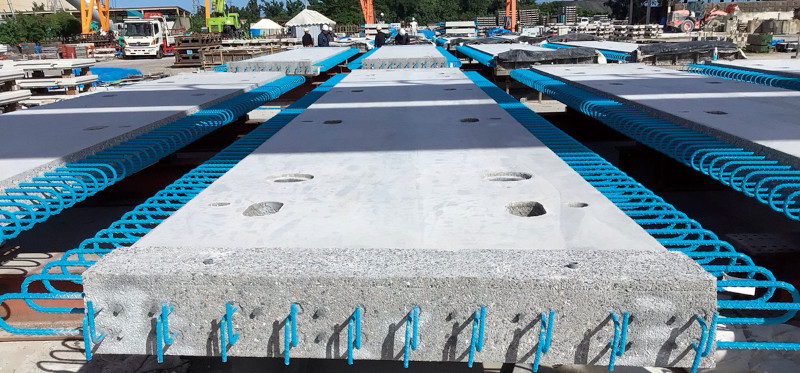

本製品は、JIS A5373プレテンション方式によって製造する道路橋用のプレテンションスラブ桁である。
JIS A5373を基準に「道路橋示方書･同解説」に基づく塩害対策を考慮しており、桁の長さに応じて充実桁と中空桁に分けられる。
［適用範囲と適用支間］
形 式：プレテンション方式PC単純床版橋
荷 重：A活荷重・B活荷重・群集荷重
支 間：５m～（１mピッチ）～24m
斜 角：90°≧θ≧60°の範囲
（支間＝５～12mまでは充実桁、12～24mまでは中空桁）

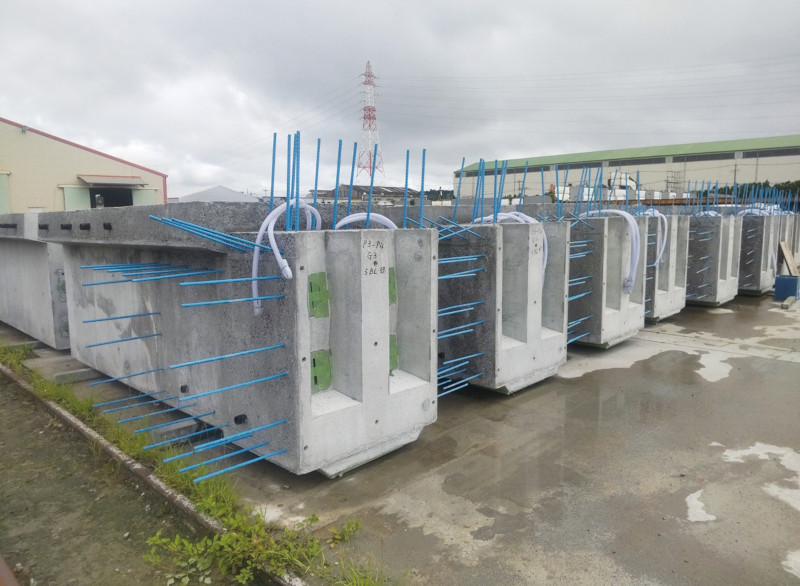

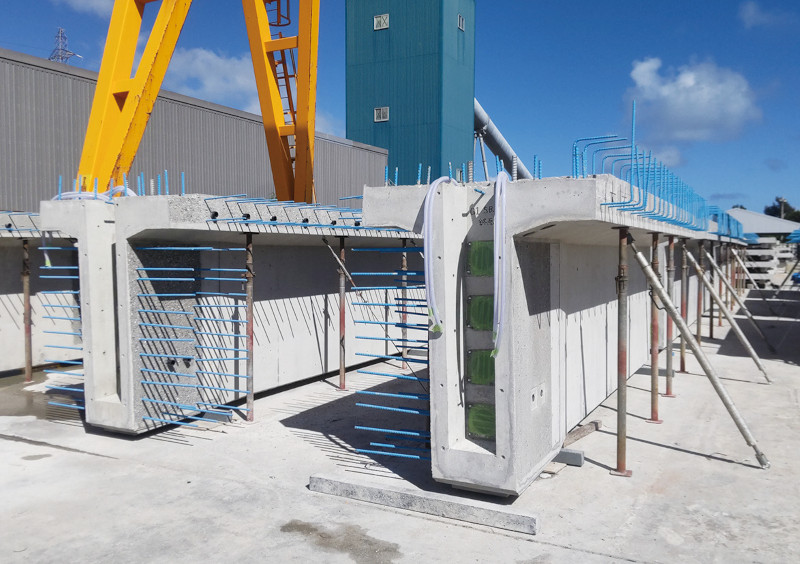

本製品は、通常現場で製作するポストテンション橋桁をセグメントとして工場製作し現場で連結。
これにより、天候による工期への影響や現場のヤード、機材設備などの経費軽減に対応できる。
［適用範囲と適用支間］
形 式：ポストテンション方式PC単純T桁橋／ホロー桁橋
荷 重：B活荷重
支 間：25m～（１mピッチ）～45m
斜 角：90°≧θ≧70°

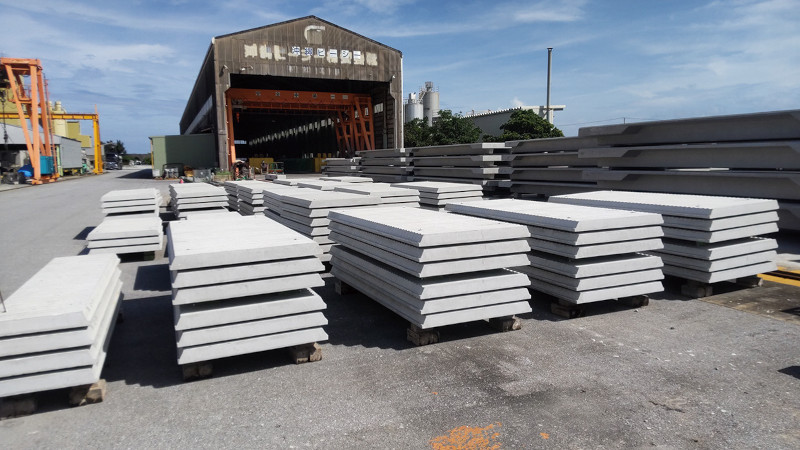

●PCコンポ橋用床版
［用途］PC合成桁橋用床
［特長］PC桁間床版をプレキャスト化することによってコスト縮減に対応できる。
