3D電界強度測定車 3D ETC Doctor®|環境調査|首都高ETCメンテナンス株式会社

3D ETC Doctor® 車両

3D ETC Doctor® 車両

3D ETC Doctor® 車両

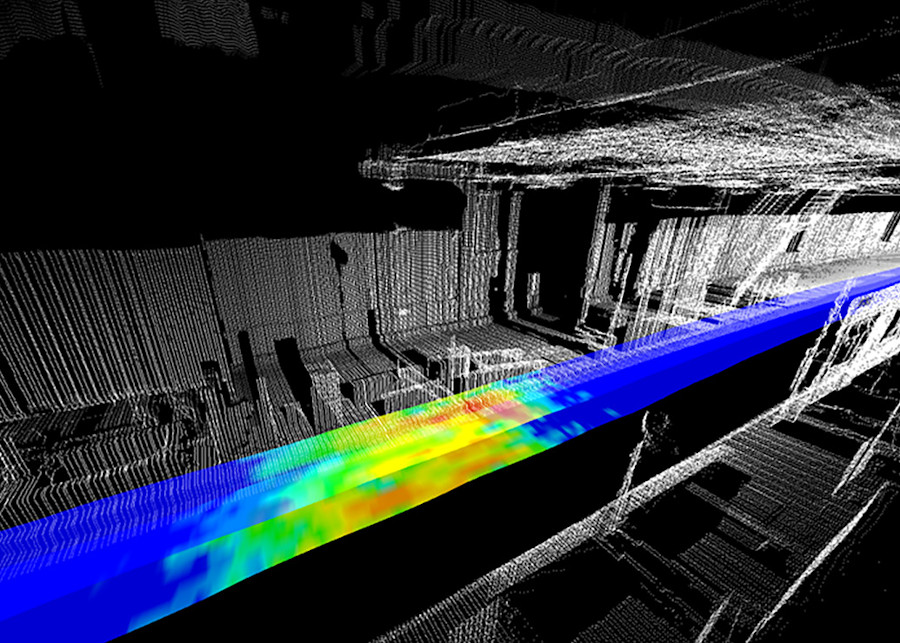

3D ETC Doctor®で取得した点群と電界強度測定データ

3D ETC Doctor®で取得した点群と電界強度測定データ



概要

3D ETC Doctor®は、レーザーセンサーによる周辺構造物の点群データと電界強度測定結果を同時測定し、3次元解析を可能にした全く新しい視点の電界強度測定車である。
GPSや姿勢センサー等を活用することにより、カーブや高度等の絶対座標が取得できるため、立体的な解析が優れた効果を発揮する。

3D解析から反射波・電波漏洩の原因究明、電波吸収帯設置範囲の適正化、交通規制を伴わない迅速な測定、構造物からの距離測定などが可能であり、測定データの蓄積により継続的なメンテナンスに活用できる。



3D ETC Doctor®  3D出力画像

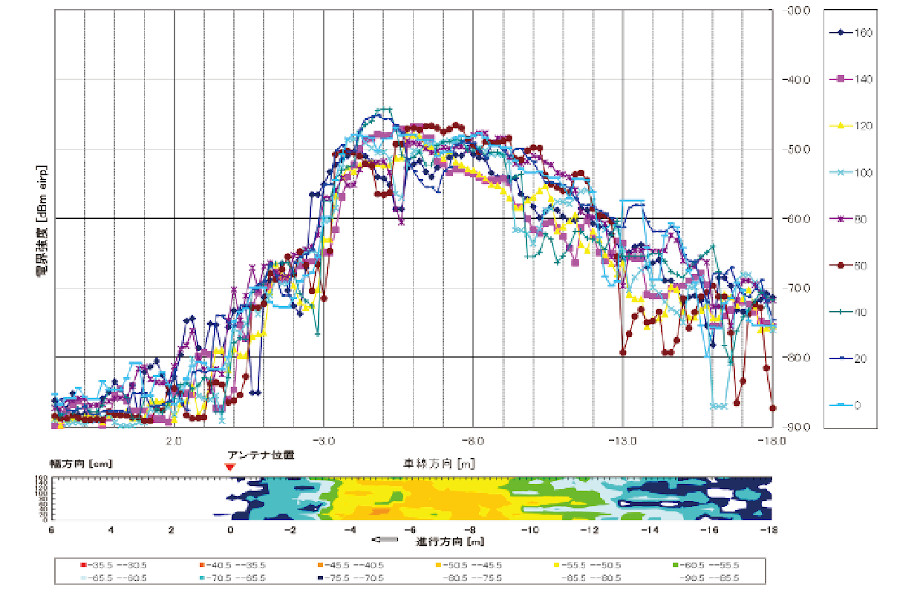

3D ETC Doctor® 2次元グラフ



特長

  1. 左右のレーザーセンサーで点群データ取得。
  2. 低位置(バンパー65cm)と高位置(ダッシュボード137cm)の2段で電界強度を測定。
  3. ETC、ETC2.0に使われている7チャンネルの周波数に対応。同時に2周波数が測定可能。
  4. GPSとIMU(慣性計測装置)による正確な位置情報取得、地図ソフトと連動表示可能。
  5. 車両走行しながら測定が可能。運用に影響なく交通規制も不要。




導入メリット

  1. 交通規制を伴わず運用しながら低コストで測定可能。
  2. ETC、ETC2.0の電波環境を3次元画像解析により、相互の影響度合いなど状況に応じた調査が可能であり、検討資料等への反映も容易。
  3. 点群による距離の計測が可能であり、対策検討時に改めて現場調査が不要。
  4. 測定地点の3D点群データを含むデータベースにより経年比較が可能。
3D ETC Doctor® 導入メリット
点群データ蓄積
3D ETC Doctor® 導入メリット

立体的に電波が見える

3D ETC Doctor® 導入メリット

電波漏洩反射経路
