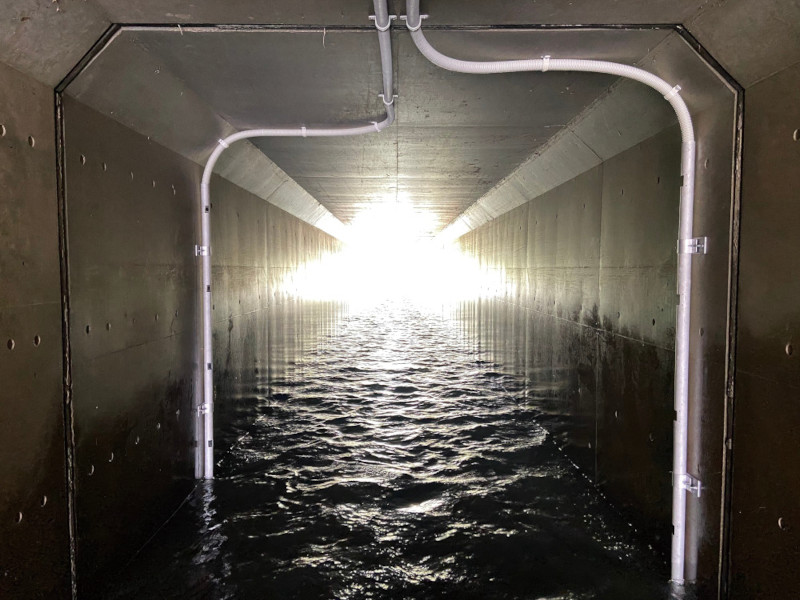

センサー設置状況（水路内部）

製品ページ

概要

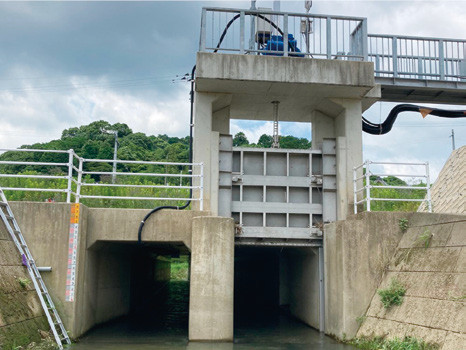

河川の水門、樋門などの支流側水路に設置する超音波式の流向・流速計である。
水深方向に最大４測線で同時計測できるため、目視や単点式計測で把握しづらい水路全断面の流速分布や流向を高精度に可視化することを可能にした。

リアルタイムの流向・流速データを取得できるため、水門操作判断を遠隔で行うことができ、豪雨時の現地作業を軽減し、操作員の安全確保と迅速な災害対応に寄与する。

測定原理

超音波流向・流速計は、水路の両岸に設置した最大４組の超音波センサーが、流速に比例する伝搬時間差を検出することで流速と流向を計測する。
水路幅方向に超音波を伝搬させることで伝搬経路上の流速を平均的に検出できる。

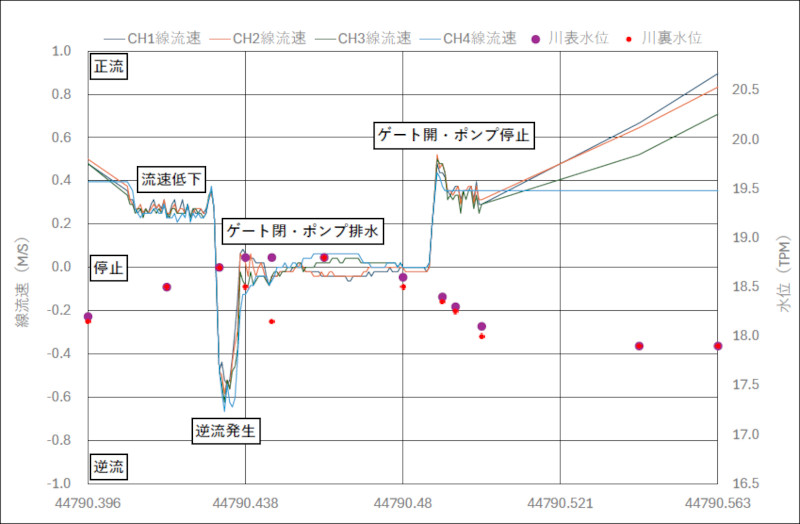

豪雨時は、排水先の本川水位（外水位）が高くなることで流れにくさや逆流が発生する可能性があるが、従来の目視による内外水位差や表面流速の観測は、逆流の判断が困難であった。
超音波流向・流速計は、水路高さ方向や水路幅方向について全体把握ができるため、より正確に流れの状況を検知することができる。

特長

多層測線による精密流向流速計測
・水深方向４測線で水路全体の複雑な流れを正確に把握し、従来の目視や局所測定よりも計測精度が向上する。
・夜間や豪雨時など、水面目視が困難な状況でも流向の判断が可能。
遠隔監視で操作員の安全を確保
・事務所でのリアルタイムの流向・流速データ監視により、水門操作の判断が可能。
現地の目視観測が不要となり、豪雨時の現地作業リスクを軽減。
人手不足への対応・迅速な対応体制構築
・遠隔監視による体制で、水門操作の少人数対応を実現。
災害時の迅速な水門操作により、浸水被害の軽減に貢献する。

製品概略仕様

	UD-10S 標準機能型	UD-10L 簡易型
測定方式	超音波伝搬時間差方式
測線数	最大 4 測線	最大 2 測線
適用水路幅（径）	0.5 ～ 10 m
流速測定範囲	-5.00 ～ +5.00 m/s
測定精度	± 0.02 m/s( 測線流速 )
測定周期	1秒
出力信号（接点出力）	5点 ( 正流・停止・逆流・受波無・機器故障 )	4 点 ( 正流・停止・逆流・故障 )
電源	AC100V 50/60Hz
消費電力	51VA 以下	20VA 以下
