NETIS登録番号：KK-250046-A

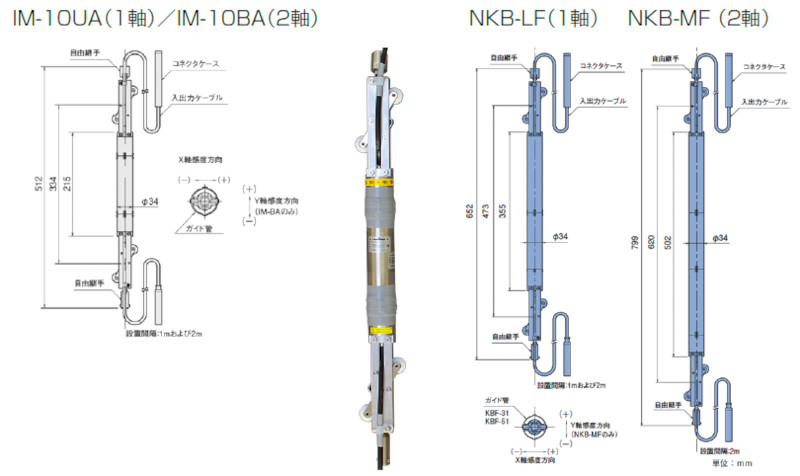

製品外観

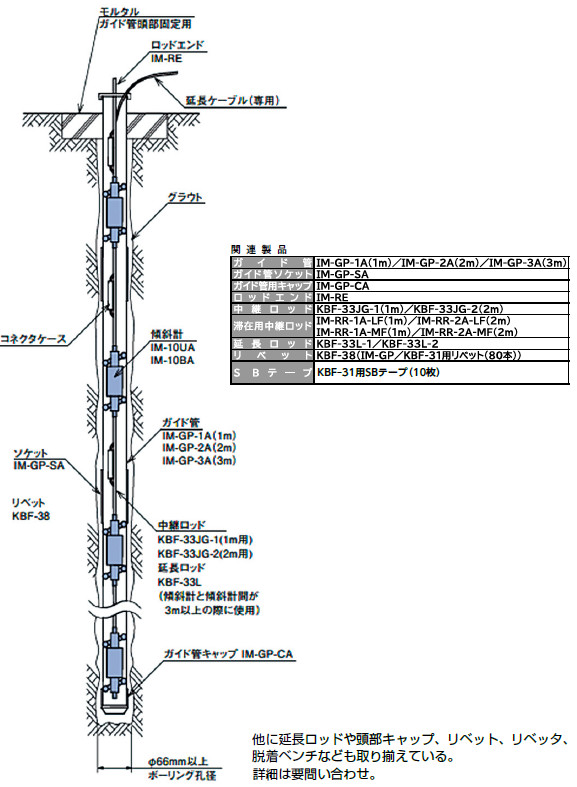

設置状況（多段・２軸でもケーブルは１本）

概要

本製品は、「地盤や構造物の変位を自動計測する傾斜計」である。
あらかじめ専用ガイド管を地盤や構造物に鉛直に設置、測定深度に応じて複数の傾斜計を、中継ロッドを介して多段接続し、ガイド管に挿入する。

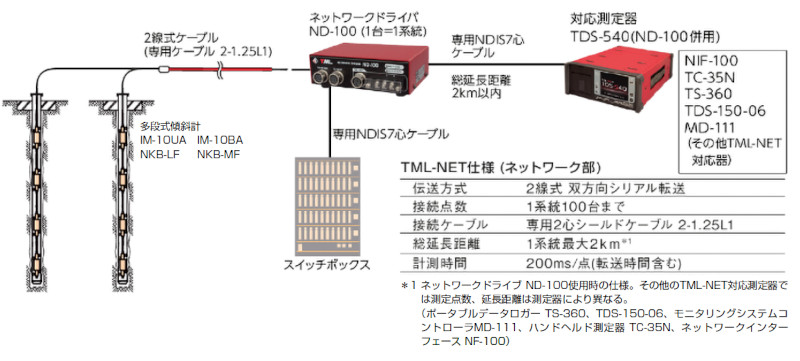

傾斜計はネットワークモジュール内蔵で、各傾斜計は「デジタル通信と電源供給を行う１本のケーブルで順次接続」する。
地すべりの地中変位測定や土留め壁の変状測定などを、ノイズの影響を受けずに計測する。

「IM-10UA、NKB-LFは1方向のみ、IM-10BA、NKB-MF、は１台でXとYの２方向が同時に測定」できる。
•保護等級：IP 68相当

特長

●１本のケーブルによる省配線接続が可能。
●耐食性に優れたオールステンレス鋼製。
●IMシリーズはさらに、
・全長小型化（KB-JGと同寸）。
・高分解能（容量10°：分解能IM/0.001°NKB/0.005°）。
・運搬時の制約を解消（横置き運搬可能）。
・オプションの温度センサーで深度毎の温度測定が可能。
・対応ガイド管は、細径の新ガイド管（IM-GP：φ50.5）の他、オプションで従来のガイド管（φ56）も使用可能。
●NKBとIMは混在が可能。
