鋼床版U-リブ当て板補修例
鋼床版U-リブ当て板補修例

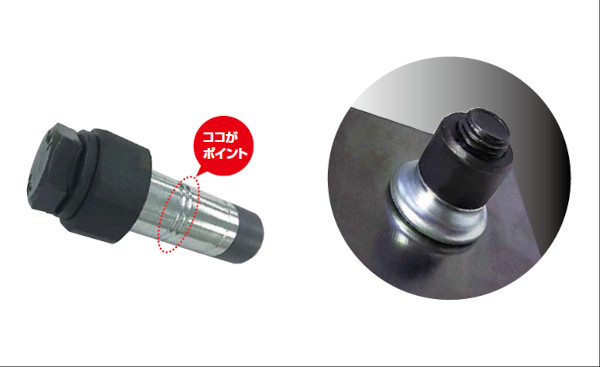

製品写真
製品写真




概要

POP高力ワンサイドボルトは片側施工ができる摩擦接合用高力六角ボルトで、鋼床版U-リブ下面からの当て板補修工事に最適。
片側施工が必要な閉断面部材への補強部材の接合に対して、溶接やハンドホール施工に頼らず,電動レンチで片面から締結できる摩擦接合用片面施工ボルトである。
現在土木用途で用いられているワンサイドボルトと異なり、ボルトは市販の高力六角ボルト、バルブスリーブは市販の機械構造用炭素鋼鋼管を切削加工したものを用いるため、部品点数を少なくできる。
また、従来のワンサイドボルトと同様の呼び径であり、下孔の径を変える必要はなく、従来製品よりコスト約2割縮減、施工時間を半分以下にすることが可能であり、経済性の向上が見込める。



特長

1.高力六角ボルトを活用したシンプルな部品構成で価格を抑え、かつコンパクトな形状で狭隘部への施工に最適。
2.独自の形状により締結時間の大幅な短縮が可能。(特許出願中)
3.独自の設計により片側からの施工・分解が可能。(特許第6709049号)
4.専用レンチで締結管理することにより安定した締結ができる(レンタル可能)。

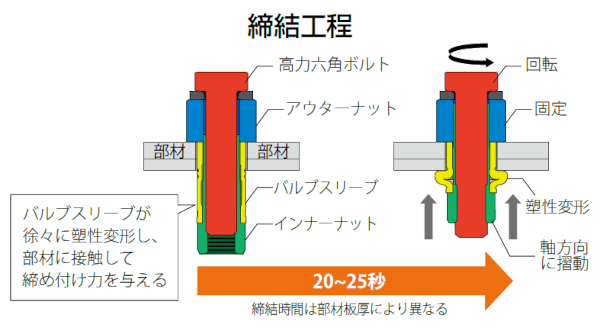

締結工程

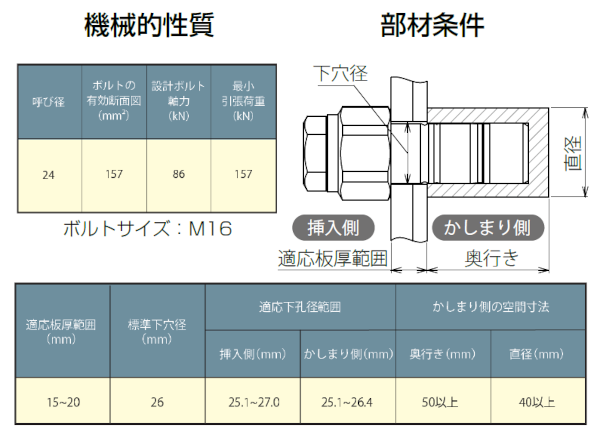

機械的性質

呼び径 ボルトの
有効断面図
(㎜2)
設計ボルト
軸力
(kN)
最小
引張荷重
(kN)
24 157 86 157

ボルトサイズ:M16

部材条件
適正板厚範囲
(㎜)
標準下穴径
(㎜)
適応下孔径範囲 かしまり側の空間寸法
挿入側(㎜) かしまり側(㎜) 奥行き(㎜) 直径(㎜)
15~20 26 25.1~27.0 25.1~26.4 50以上 40以上

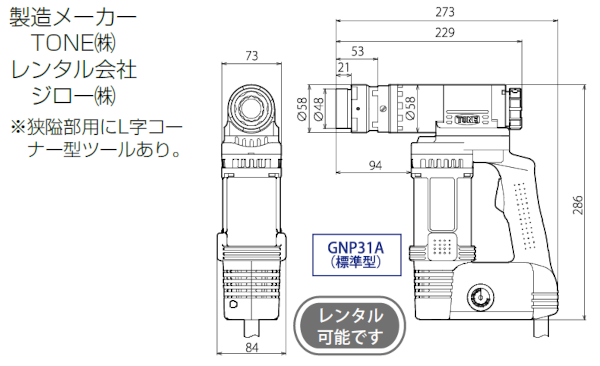

専用締結工具


専用締結工具

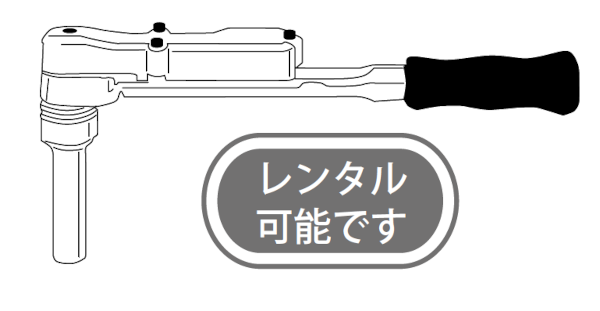

●マーキングトルクレンチ
施工後の締め付け検査ができる。
設定したトルク値に達するとマーキングされ目視管理が可能。

マーキングトルクレンチ

※施工要領書問い合わせ先:上記本製品営業担当仕様は予告なく変更する場合もあり。
