水路・調整池などの場合、降雨や融雪などに伴い地下水位が上昇すると、地下構造物には大きな側面土圧や揚圧力が働き、変位や破壊の原因となる。
近年の線状降水帯などによる集中豪雨の発生では、農業用コンクリート用水路などが地下水圧により浮上、破壊される事例が多発している。
この障害を防止するには、増加する過剰の地下水位を減少させることが重要で、そのための器具が水路・擁壁用集排水器材である。

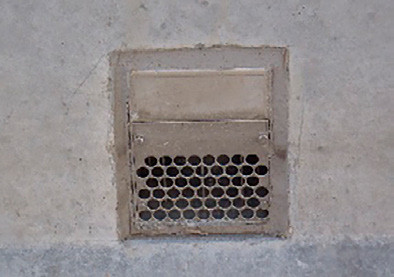

トーテツが製造する浮子弁式ウィープホールの中で、サイドドレイナーは排水量が大きく、急な集中豪雨にも対応しやすい。
サイドドレイナー TM100は大型の水路や調整池向きで、従来現場打ちの大型用水路に使用されてきたが、近年は工場生産のフリュ－ム水路に後付け施工されることが増えている。

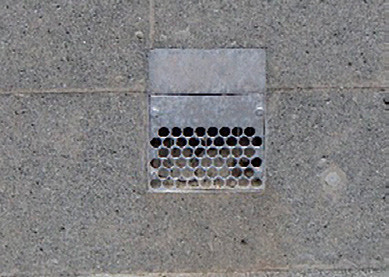

水路壁面にウィープホールを設置すれば、背面水や地下水を水路内に排水することができるため、浮上防止に効果的であり、災害復旧工事に採用されることも多くなっている。

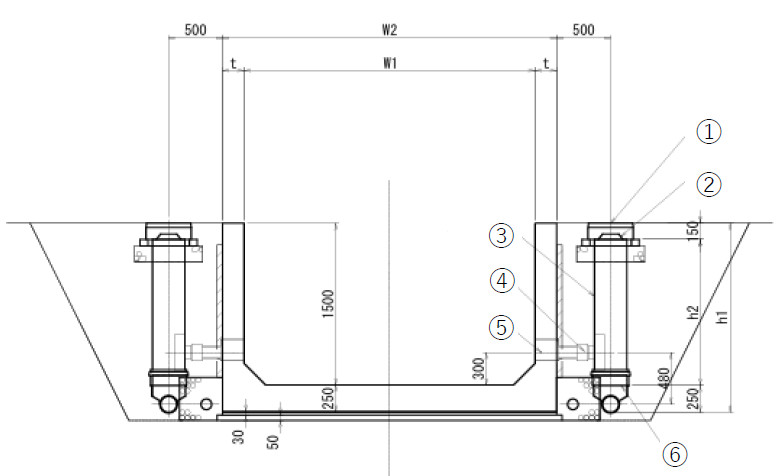

右は用水路の脇にサイドドレンパイプを設置し、管理のために要所に管理桝（塩ビマンホ－ル）を配置している施工例である。

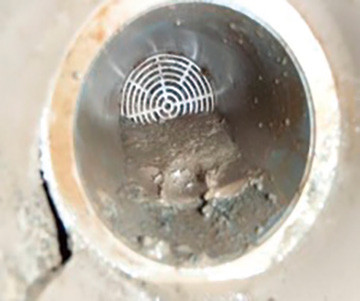

ウォータージェット・バキュ－ムを使用すればパイプの目詰まりやパイプ内の沈殿物除去のメンテナンスが可能であるため、用水路の長寿命化につながる。
同社はメンテナンスによるサステナブルな維持管理を提案している。

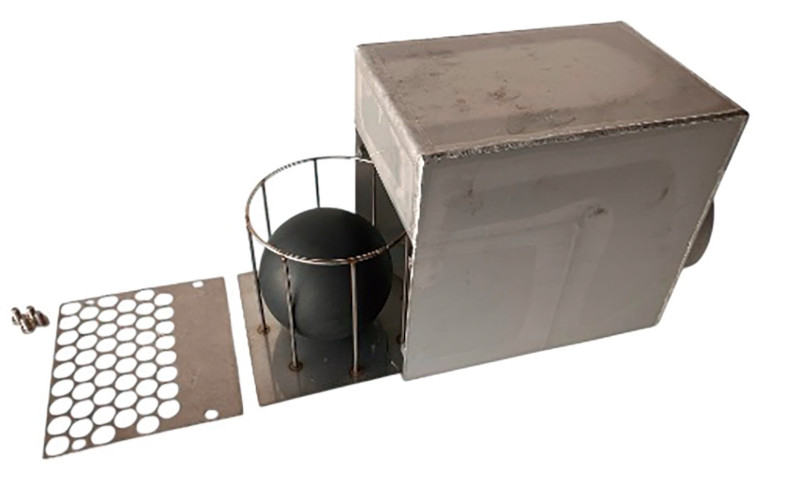

１．弁球は浮力の原理と支点を持たない、柔軟かつ敏感に作動する設計。
２．弁球の交換や内部清掃が可能。
３．紫外線の影響を受けにくい、弁球を露出させない構造。
４．排水量が大きく、多数設置する必要がない。
（設置間隔の目安 20～100ｍ）
| 本体材質 | ステンレス | |
| 弁球 | 寸法 | φ100㎜ |
| 材質 | NBRゴム+フェノール樹脂発泡体 | |
| パッキン材質 | 合成ゴム | |
| 排水量 | 水頭差0.5ｍで2.5ℓ /秒 | |
