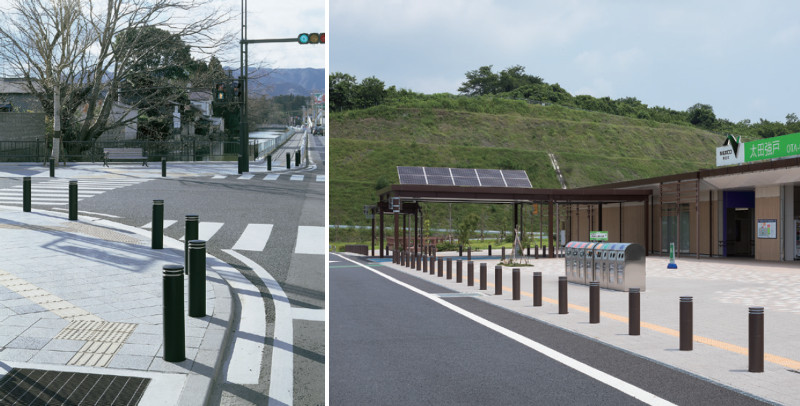

施工例（N型ボラード）

概要

「HU-GUARD（ヒューガード）」は、車両の衝突に対して抵抗し、歩道への車両進入防止を目的とした耐衝撃性H型ボラードである。
主に交差点の横断歩道開口部や隅切り部に設置する。

H型ボラードは、衝突した車両を停止または押し戻し、歩道への大きな進入を防ぐ強度を有する。
また、構成部材の飛散や路上部の脱落を防ぐ性能も設定されている。

特長

アルミ製H型ボラード
ヘッドにアルミ鋳物、支柱にアルミパイプを採用した構造。
固定式は17.5㎏、脱着式はさや管を含めて26.8㎏である。

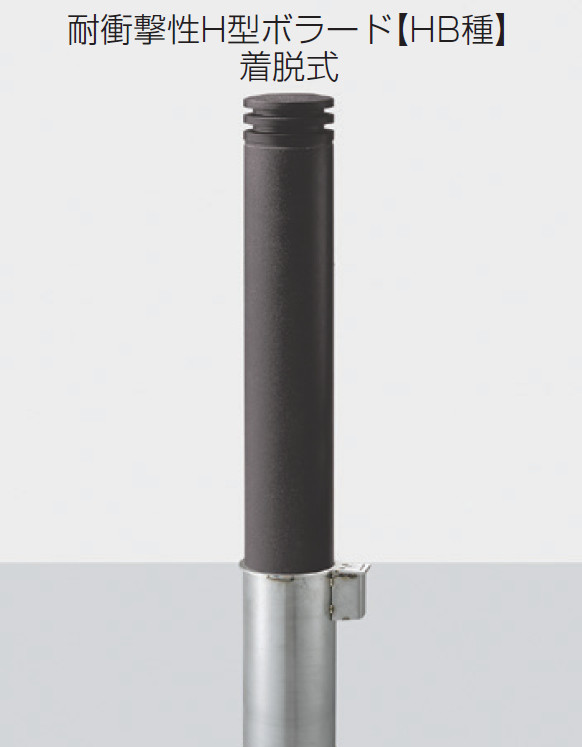

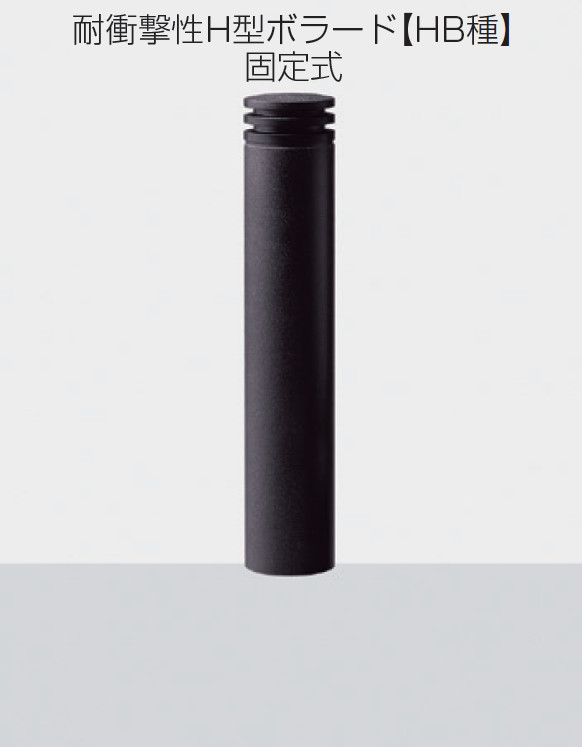

固定式・脱着式をラインアップ
設置形態に応じて固定式と脱着式を選択できる。
脱着式にはオートロック機構（PAT.P）を搭載している。
非使用時はバリアフリーに配慮
脱着式は、ポールを使用しない際に内蓋を反転することでバリアフリーに対応する構造としている。
実車衝突試験を実施
「ボラードの設置便覧」に示されたHB種の性能に準拠し、第三者機関監修のもと実車衝突試験を実施。
固定式・脱着式ともに、車両の進入防止性能と構成部材の飛散防止性能を満たしたと評価されている。

ラインアップ

カラー：ダークグレー色／ダークブラウン色

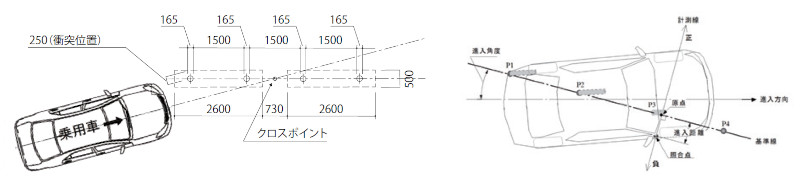

●種別と性能の考え方

計測目的		計測項目	性能規定
			種別 HB 種	種別 Hc 種
前提条件	衝突条件の確認	衝突車両の諸元	乗用車
		車両質量	1.8t
		衝突速度	45㎞/ ｈ以上	35㎞/ ｈ以上
		衝突角度	15 度
		衝突エネルギー	140kJ 以上	85kJ 以上
確認性能	車両の進入防止性能	車両の進入距離の確認	進入距離が正の値とならないこと。
		車両のすり抜けの有無	車体全体が基準線を超えないこと。
	構成部材の飛散防止性能	構成部材の飛散状況	衝突後に、ボラードの構成部材が大きく飛散しないこと。路上部が脱落しないこと。

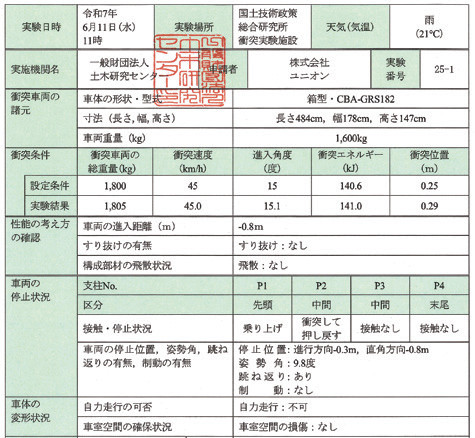

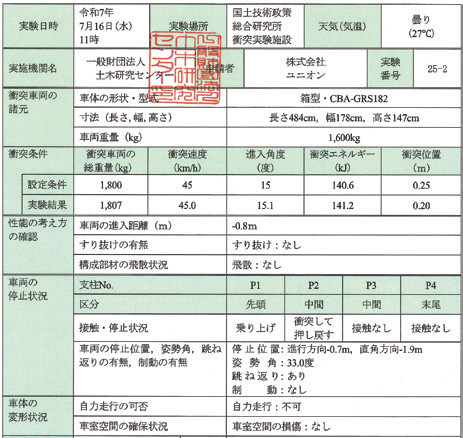

●試験結果

本製品は「ボラードの設置便覧」に示されたHB種の性能に準拠し、メーカーで初めて国土交通省国土技術政策総合研究所で実車衝突試験を実施している。
試験結果は一般社団法人土木研究センターが判定している。

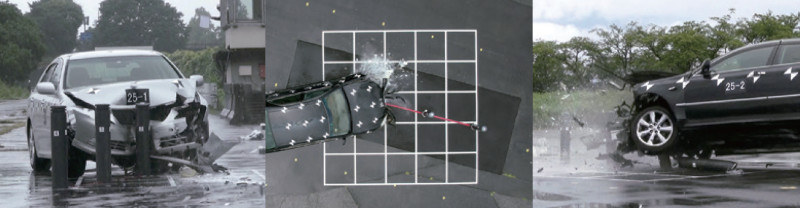

実車衝突試験では、固定式・脱着式ともにボラード２本で車両を停止し、車両の進入防止性能を満足したと評価された。
また、主要部材・部品の飛散やボラードの脱落は見られず、構成部材の飛散防止性能を満たしたとされている。
