橋梁下部空間への落下物防止

概要

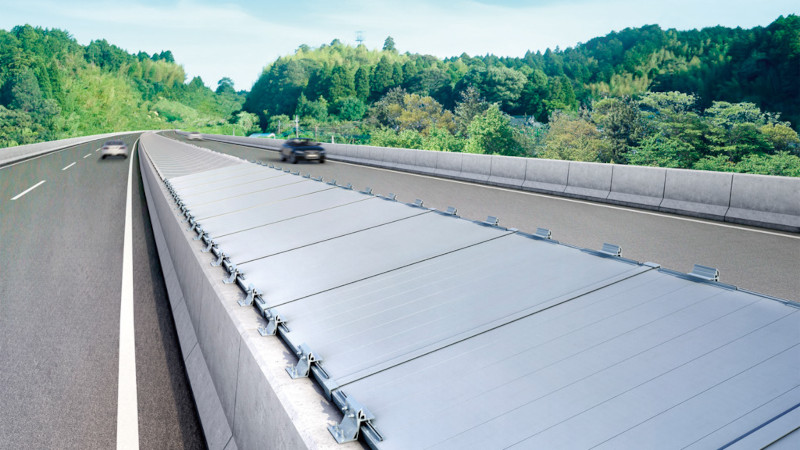

「フォールガードⓇ」は、橋梁下部空間への落下物対策として橋梁の中央分離帯部に設置するアルミ合金製の閉塞板（落下物防止板）である。

橋の下が鉄道・道路・公園・駐車場などとなっている箇所において、落下物による第三者被害の防止と安全性向上を目的とした製品である。
軽量なアルミ構造により
既設橋梁への施工も容易であり、安全対策と周辺環境への配慮を両立する。

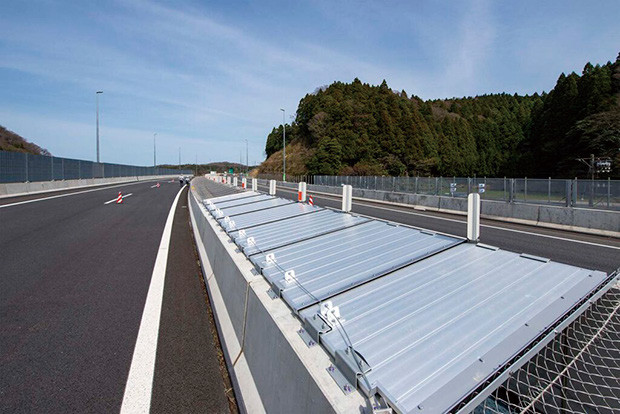

橘高架橋閉塞板（石川県）

特長

軽量・シンプルな構造による良好な施工性
アルミ合金製で約16㎏ /㎡と軽量であり、施工性に優れ、既設橋梁への設置にも適する。

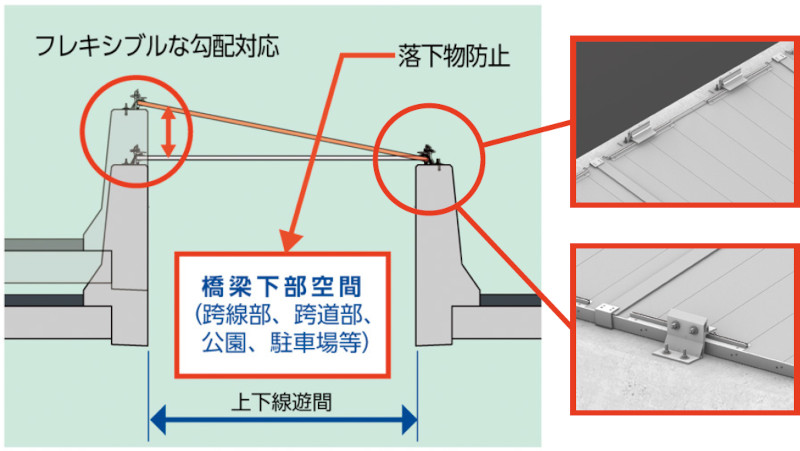

上下線桁可動域への追従性
上下線の橋桁の動きに追従できる構造を採用し、橋梁特有の変位に対応。
高い落下物防止性能
面材構造により、小さな部材や工具などの落下を効果的に防止し、橋梁下部空間の安全確保に貢献。
高耐久性・維持管理性
オールアルミ構造により優れた耐食性で錆びにくく、維持管理負担の軽減に寄与する。
緊急避難通路機能
事故や災害時には、避難経路として活用でき、安全な通行空間を確保。
フェールセーフ設計の安心構造
万一の部材異常時にも安全性を確保する安心設計を採用。
遮音性能による環境負荷低減
中空断面構造により、交通騒音を約17㏈低減する遮音性能を有し、周辺環境の改善に貢献（第三者機関測定値）。

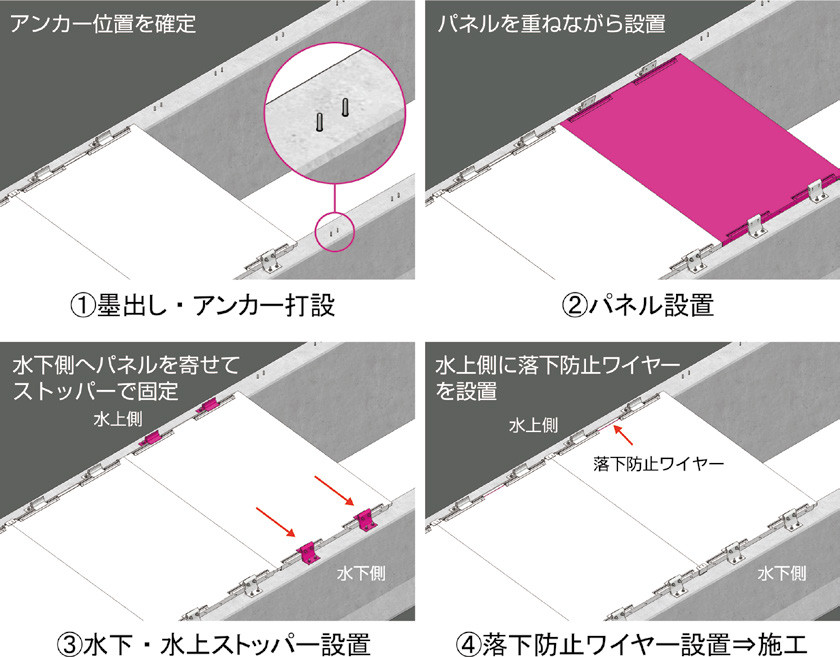

施工手順

●製品仕様
色調：艶消しシルバーアルマイト
構成部材：アルミ合金製/標準L1500×W1500×t30
（現地状況に応じて寸法調整可能）
●規格
道路橋示方書・同解説（2012年３月）
アルミニウム合金土木構造物設計・製作指針（案）（2015年３月）
●設計荷重
等分布荷重：3,500N/㎡
集中荷重：1,000N
吹上風荷重：2,000N/㎡
許容たわみ量：L/100以下
「NEXCO中央分離帯落下防止網」基準にも対応

期待される効果

●落下物事故リスク低減
●橋梁下部利用者の安全確保
●維持管理負担の軽減
●既設橋梁への短期間施工

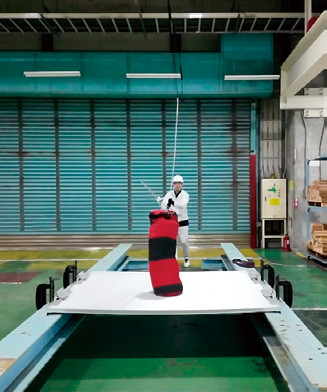

載荷試験状況
砂袋：70㎏（人間１人分）
落下高さ：1.0m
