浸水防止用設備通常ハンドル止水ドア　TSウォータータイトシリーズ（SLタイプ・SL避難可能タイプ・PGタイプ）｜水害防備資材｜東洋シヤッター株式会社

TSウォータータイト

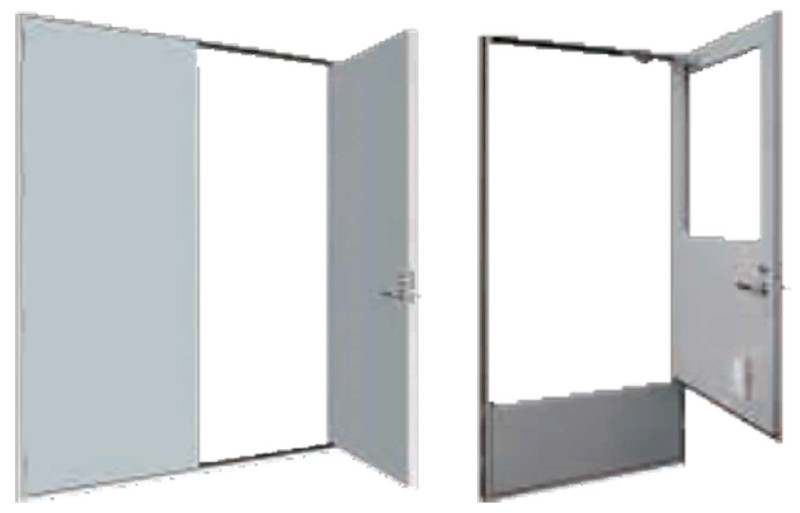

TSウォータータイトSLタイプ、避難可能タイプ

TSウォータータイト

「いつのもドアに止水性能があれば一番いい」という多くの声に基づき、使いやすい通常ハンドルで、緊急時にも追加操作なしで高い止水性能を実現。
金物（錠・ハンドル）の種類により４グレードをラインアップし、いずれも水害発生時に追加操作不要で止水性能を発揮する。
一般社団法人フェーズフリー協会から認証されている。

非常時に追加操作不要
普段通り閉めるだけで、高い止水性能を常に発揮。
２m超の広い開口部に対応
両開きでSLタイプは幅2.2m、PGタイプは幅2.1mに対応。
窓付き仕様を設定（SLタイプ）
避難か、待機か、窓から安全に外の様子を確認可能。
止水高さ３m以下（窓なしタイプ）
一般的な天井高以上を想定した大規模な水害対策に。
扉厚は一般的な40㎜から
通常ドアと同じ納まりで、高い意匠性を実現。
電気錠が使用可能（SLタイプ）
オートロック対応可能で、セキュリティ面も安心。

ドアの性能データ（気密・水密・耐風圧・遮音）

	納まり	気密性等級	水密性等級	耐風圧性等級	遮音性等級
ＳＬタイプ（避難可能）^注)1	片開き	A-4	W-1	S-5	ー
ＳＬタイプ（避難可能）^注)1	両開き		W-1		ー
ＳＬタイプ ^{注)1・注)2}	片開き		W-4		T-2
ＳＬタイプ ^{注)1・注)2}	両開き		W-4
PGタイプ	片開き		W-5	S-6
	両開き		W-2
	両開き（水密 W-5）		W-5

※１ SLタイプの気密・水密・耐風圧は窓なし仕様の性能データ。
※２ SLタイプの窓付き仕様の遮音性等級もT-2等級。

TSウォータータイトSLタイプ

通常のドアと同じレバーハンドル操作で開閉でき、水害発生時に操作不要で、止水性能を発揮する。

電気錠、窓付き仕様も対応可能。

●特定防火設備（例示仕様）
設置場所例：ビル・マンション、商業施設、工場、倉庫などの出入口

TSウォータータイトSLタイプ（避難可能タイプ）

上記SLタイプの性能はそのまま、上下に扉を分割している避難可能タイプもラインアップ。

上扉が独立して開閉できる仕様になっており、下扉で止水、上扉で避難が可能（止水高さ１m）。

設置場所例：ビル・マンション、商業施設、工場、倉庫などの避難経路の出入口

TSウォータータイトPGタイプ

グレモン付きドアと同じ操作で開閉でき、水害発生時にハンドル操作で、止水性能を発揮する。

設置場所例：ビル・マンション、商業施設、工場などの電気室や機械室

TSウォータータイト仕様一覧

	止水高さ	納まり	サイズ（㎜）			金物	閉鎖方法^※1	止水性能^※2	JIS A 4716等級
			幅W	高さH	吊り金物	錠・ハンドル
ＳＬタイプ（避難可能）	1ｍ	片開き	1000	2400	面付丁番	止水錠	不要	0.02㎥/h·㎡(20リットル/h·㎡)	Ws-3
		両開き	2000					0.1㎥/h·㎡(100リットル/h·㎡)	Ws-1
ＳＬタイプ	3ｍ	片開き	1100	2400	面付丁番	止水錠	不要	0.02㎥/h·㎡(20リットル/h·㎡)	Ws-3
		両開き	2200					0.1㎥/h·㎡(100リットル/h·㎡)	Ws-1
PGタイプ	3ｍ	片開き	1050	2400	面付丁番	止水グレモン	グレモンハンドル操作	0.02㎥/h·㎡(20リットル/h·㎡)	Ws-3
		両開き	2100

※１止水時に追加操作は不要。
※２止水性能は静水圧の実験値を基にした設定値であり、保証値ではない。
