土木用鉄筋結束機 ツインタイア｜コンクリート工｜マックス株式会社

NETIS登録番号：KT-180090-VE　活用促進技術

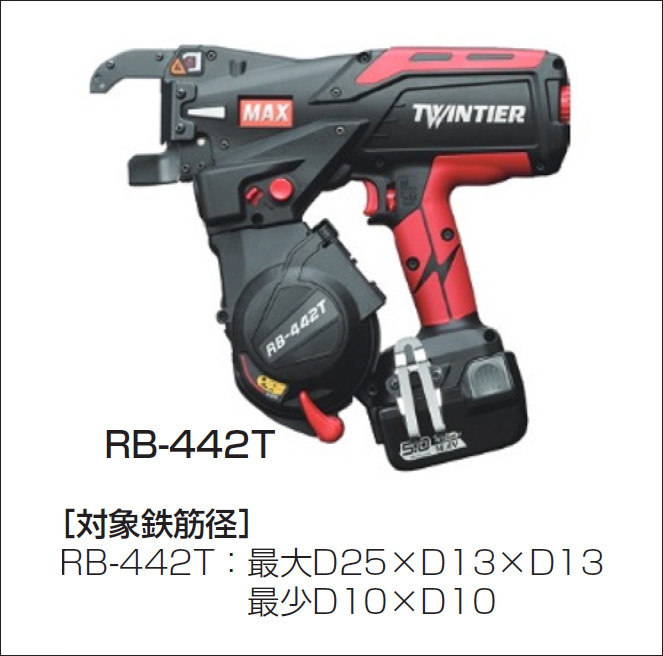

RB-610T・RB-442T　製品外観

RB-610T・RB-442T　製品外観

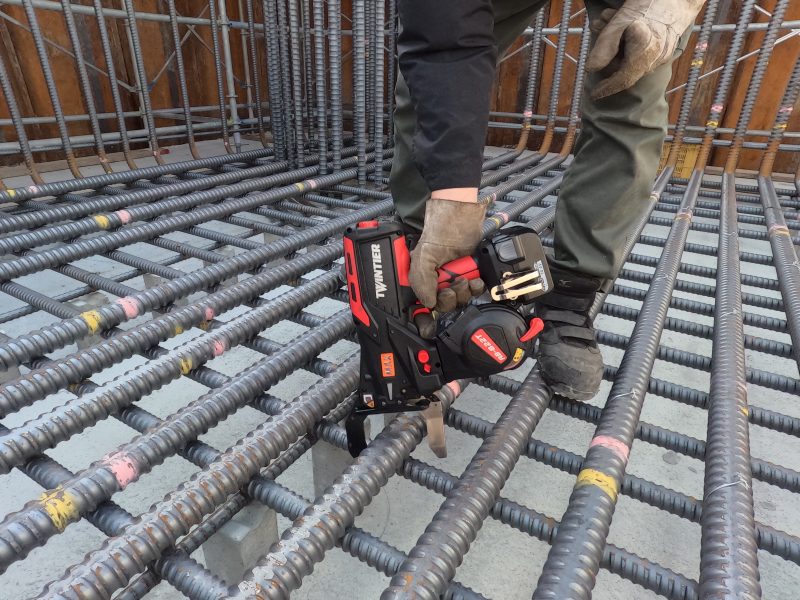

RB-400T-Eによる橋梁RC床版への施工状況

RB-400T-Eによる橋梁RC床版への施工状況


概要

鉄筋コンクリートの建造物に、必ず発生するのが鉄筋の結束作業。従来手作業で行われていたため、作業者には熟練の技術が必要だった。

マックス鉄筋結束機は、熟練者でなくても作業効率性を高め、施工時間を短縮することを目的に開発された。
２本のワイヤを同時に繰り出して鉄筋を結束する充電式の鉄筋結束機である。
２本のワイヤを同時に繰り出すことで、結束スピードはわずか0.7秒という短時間での作業完了を可能にした。


特長

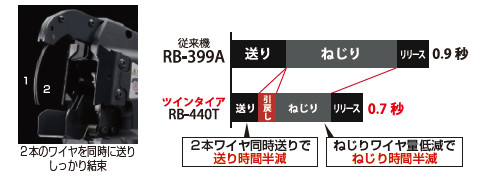

  1. １結束わずか0.5秒 ※RB-442T D10×D10 満充電時

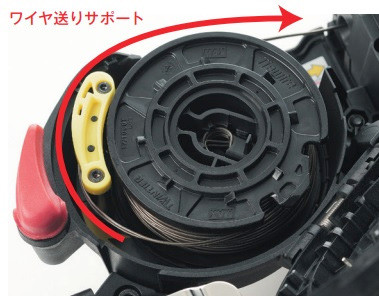

    ２本のワイヤを同時に送り鉄筋を囲むように輪をつくる→ ワイヤを引き戻して鉄筋を締め付ける→ワイヤを切断し先端を折り曲げた後にねじる――という一連の動作が、トリガを引くだけの１アクションで完結。円滑にワイヤを送り出すローラー付き「ワイヤ送りサポート」などを見直すことで、ワイヤ引き出しがさらにスムーズになり、所要時間を0.7秒から0.5秒まで短縮を可能にした。

    2.

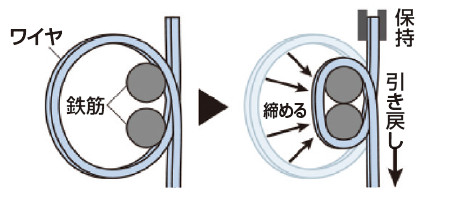

  2. 引き戻し機構で結束力1.5倍に
    結束時にワイヤが輪を作り、それを引き戻すという「引き戻し機構」を搭載することで、結束力は1.5倍に。また鉄筋の形状に合わせたワイヤ量で済むため、タイワイヤ１リール当たりの結束数は２倍となり、鉄筋作業もスムーズに行え、ワイヤの無駄もなくした（同社従来機種 RB-399A比）。
    3. ツインタイア 特長

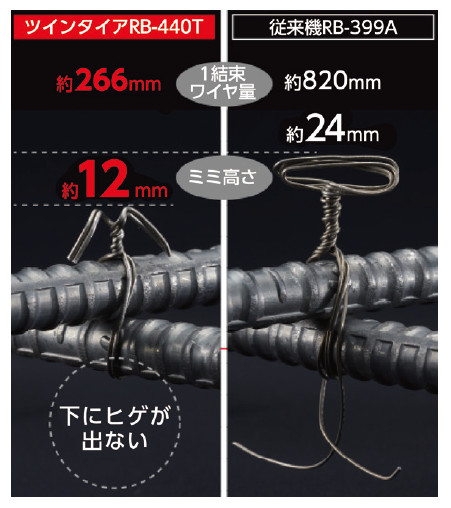

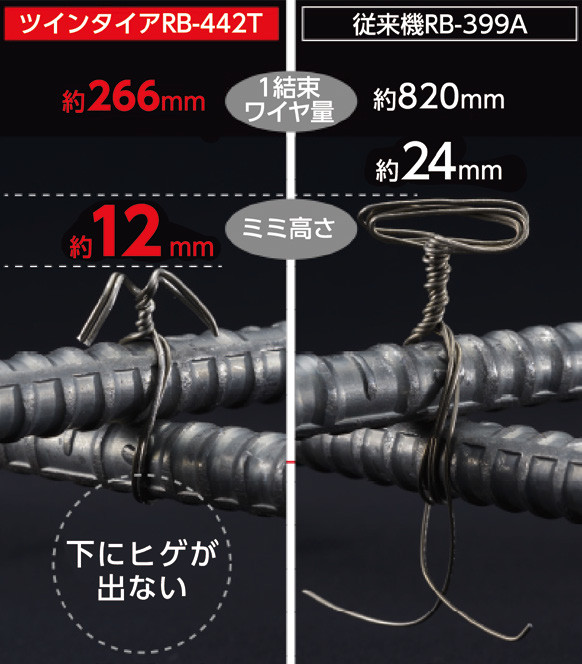

  3. ミミの高さ1/2、かぶり厚40㎜の現場にも対応
    カットしたワイヤの先端を折り曲げる「先端折り曲げ機構」で、ミミの高さを1/2の12㎜に半減。
    しかも、下部分にヒゲも出ない。コンクリートのかぶり厚が少ない現場での使用も可能となった。

従来機と比較すると、D13×D13結束時のワイヤ使用量は２本合計で1/3以下。

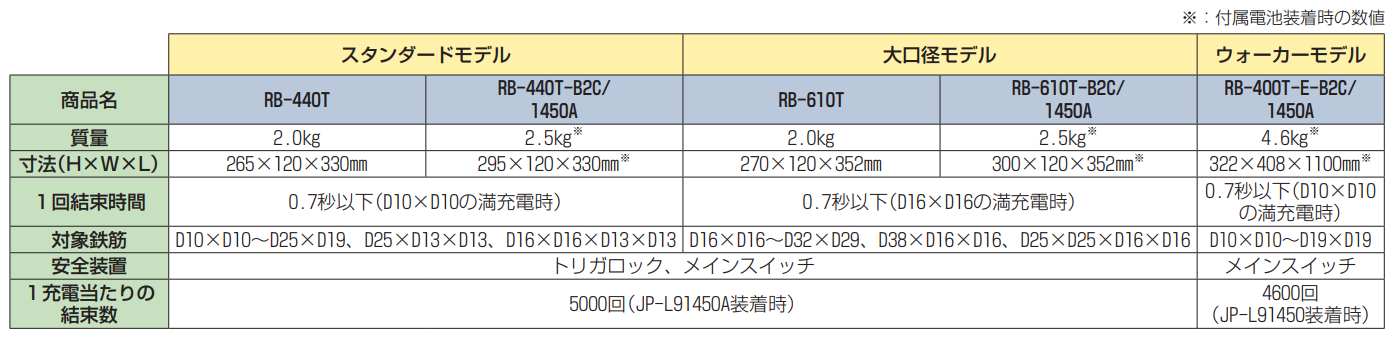

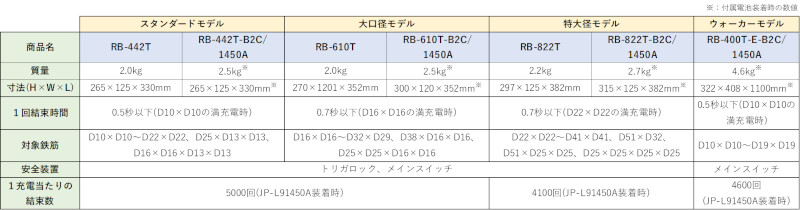

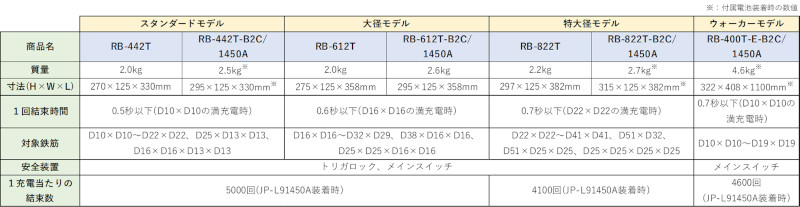

仕様

スタンダードモデル 大口径モデル ウォーカーモデル
商品名 RB-442T RB-442T-B2C/ RB-610T RB-610T-B2C/
1450A		 RB-400T-E-B2C/
1450A
質量 2.0㎏ 2.5㎏※ 2.0㎏ 2.5㎏※ 4.6㎏※
寸法（H×W×L） 265×125×330㎜ 295×125×330㎜※ 270×120×352㎜ 300×120×352㎜※ 322×408×1100㎜※
１回結束時間 0.5秒以下（D10×D10の満充電時） 0.7秒以下（D16×D16の満充電時） 0.7秒以下（D10×D10
の満充電時）
対象鉄筋 D10×D10～D22×D22、
D25×D13×D13、D16×D16×D13×D13		 D16×D16～D32×D29、D38×D16×D16、
D25×D25×D16×D16		 D10×D10～D19×D19
安全装置 トリガロック、メインスイッチ メインスイッチ
１充電当たりの
結束数		 5000回（JP-L91450A装着時） 4600回
（JP-L91450A装着時）
