E三・K／3D・SEDA｜施工管理｜株式会社共栄測量設計社

普通バケットなど手持ちの建設機械に対応可能

汎用の2次元データを3次元データへ

「E三・K」は、機種やバケット形状を問わずバックホウに簡単に装着でき、TS方式による安定した高精度施工を実現するマシンガイダンスシステムであり、通常測量と施工を同一データで使い分けできることで、施工性向上と人材育成の両立を可能にする。

高い汎用性と導入のしやすさ
機種・サイズ・バケット形状（法面／標準）を問わず、手持ち・レンタルいずれのバックホウにも簡単に装着可能シンプルな構造のため、応用・代用が利き、現場対応力が高い。
TS仕様による安定した高精度施工
GNSS方式のように受信環境に左右されることがなく、TS（自動追尾トータルステーション）仕様により安定した高精度な施工・出来形管理が可能。
同一システム・同一データで多用途対応
マシンガイダンスだけでなく、丁張設置、現況観測など通常測量との使い分けが可能。
同じシステム・同じ３次元設計データを一貫利用でき、現場の段取り替えやデータ切り替えを削減。
直感的で分かりやすいガイダンス
設計面との差分を数値＋音声（±５㎝、±２㎝）でオペレーターに通知。
E三・Kの三本線指標とバケット刃先だけに集中して作業でき、目視判断に頼らない安定施工を実現。
人材育成・省人化への効果
経験の浅いオペレーターでも、常に正確な数値を確認可能。
感覚ではなく「数値」で理解できるため、早期上達・新人教育に効果的。
熟練者依存を軽減。

「3D・SEDA」は、汎用２次元CADからTINデータを作成するもので、従来は専用の３次元データ作成アプリケーションを使用していた。
本技術の活用により、複数線形や擦り付けが混在する複雑な現場でもTINデータ作成が容易となるため、経済性、施工性の向上が図られる。

複雑な線形・擦り付けを一体化したTIN作成が可能

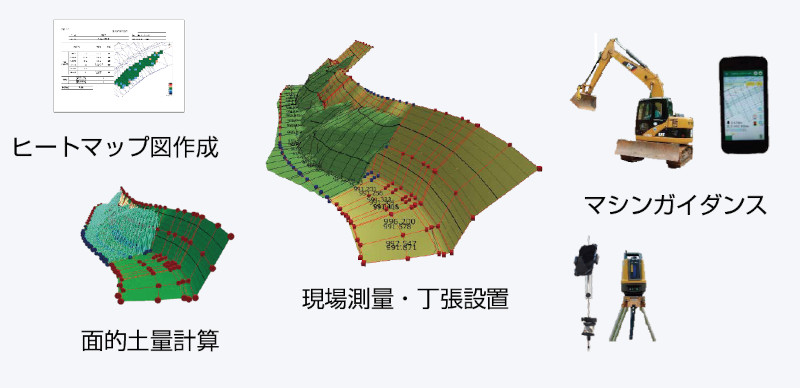

高速道路ICや堰堤など、複数線形・擦り付けが混在する複雑形状でも汎用２次元CADデータをSEDA-officeで変換することで、１つに集約された滑らかな３次元設計データ（TIN）を作成可能。
汎用CADを活用した柔軟な３次元データ生成
専用3Dアプリに依存せず、２次元CAD（dwg、jwなど）＋計画高情報から３次元化。
コンター、縦断・横断、路線座標、土量計算まで一貫対応。
事務所（SEDA-office）と現場（SEDA-mobile）の連携
作成したTIN・点・線データをAndroid端末に転送し、測設、丁張設置、出来形管理、マシンガイダンスに直接活用
コンター活用による高精度な形状把握
中心線と直交しない面や折線も、同一高さのコンター接続により正確に把握。
現況地形と計画面の交点抽出が容易で、精緻な3D形状表現が可能。
模型データ作成にも対応
作成したTINから3Dプリンター用模型データを出力可能。
施工計画検討や住民説明への活用が可能。

新規性	従来は専用のアプリケーションで3次元設計データ（TIN）を作成していた。新技術では複数線形や擦り付けが混在する複雑な現場状況についても一つに集約したTINが作成できるようになった。
品質性	緻密で正確な形状のTINが作成可能となり、品質の向上が図られる。
経済性	3次元設計データ（TIN）作成が容易となり、TIN統合作業にかかる人件費が低減し、経済性の向上が図られる。
省人化・省力化	データの切り換えがなく細部まで同じデータが使えるようになり、省人化・省力化の向上が図られる。
施工性・工期短縮	3次元設計データ（TIN）の修正や統一にかかる時間を短縮できるため、施工性が向上し、工程の短縮が図られる。
景観・美観性	正確で綿密な模型製作のデータが可能となり、景観検討に利用できる。
施工の安全性	マシンガイダンスとして利用する際には、重機周辺の測量補助員が不要となり安全性が向上する。
施工実績	上田建設事務所 3件
適用範囲	起工測量、出来形管理、ICT施工に使用する3次元データ（特に複数の線形データや擦り付けなどが混在する形状を一つに集約した正確で緻密なデータにする必要がある場合）
