耐震性ゴムリング継手付ボックスカルバート　SJ-BOX（スーパージョイントボックスカルバート）｜可とうボックスカルバート｜スーパージョイントボックスカルバート協会

（公財）日本下水道新技術機構建設技術審査証明第2113号

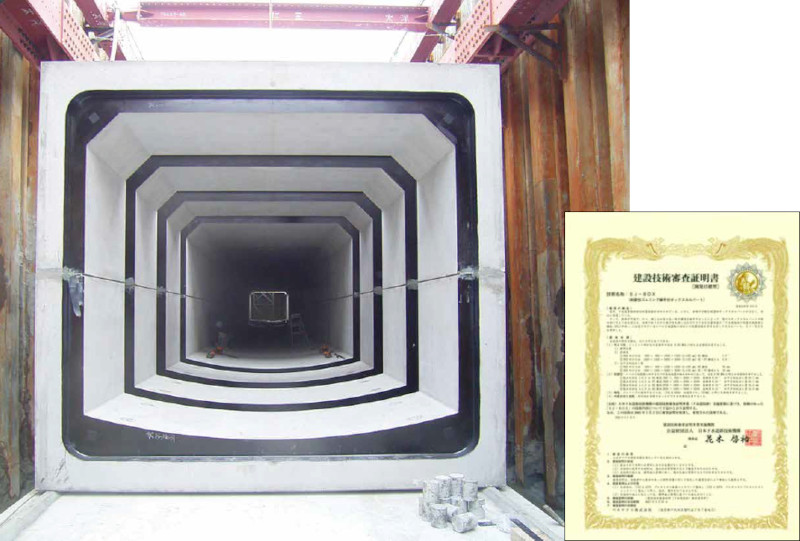

SJ-BOX

従来工法との経済比較

概要

SJ-BOX（スーパージョイントボックスカルバート）は、下水道施設の耐震設計の大規模（レベル２）地震動、中規模（レベル１）地震動の要求性能をシンプルかつ経済的な構造で満たした国内初の耐震性ゴムリング継手付ボックスカルバートである。
ヒューム管用と同じ材質のゴムを使用しているため、長年にわたる多くの実績より高耐久性が確認されている。

特長

柔軟な構造の管路を構築
継手に地震変異を吸収するゴムを使用しているため、大規模地震の揺れにもフレキシブルに対応する。
縦締め工、目地工、可とう継手が不要
SJ-BOXは、個々の目地部が可とう性を有する構造のため、 PC鋼材による縦締め工や可とう継手、目地工が不要。
優れた水密性、可とう性
差し込むだけで0.06MPaの止水性を確保できる。
大幅な工期短縮
埋め込みゴムの圧密で止水性を確保しており、製品を接合するだけですぐに埋め戻しができ、施工性が非常に優れている。
公的機関の認証取得済み
・下水道用鉄筋コンクリート製ボックスカルバート（JSWAS A-12）
・下水道用プレキャストコンクリート製ボックスカルバート（JSWAS A-13）
・（公財）日本下水道新技術機構建設技術審査証明書
豊富な実績
230㎞を超える実績と、柔構造樋管、大型断面二分割、共同溝などの豊富な実績、実験、試験の蓄積や経験を有している。

継手構造

受け口側

挿し口側

埋め込みゴム

・勾配のない受け口、挿し口
・高い止水性確保のため、受け挿しのコーナーは曲面加工
・ゴムリングは製造時に埋め込み
・長い受け挿し長（100～120㎜）

機能

受け挿しの勾配がほとんどないため接合後、抜け出し始めてもゴムリングの圧縮率が変化しないので水密性に優れている。
