NETIS登録番号：KT-170047-A

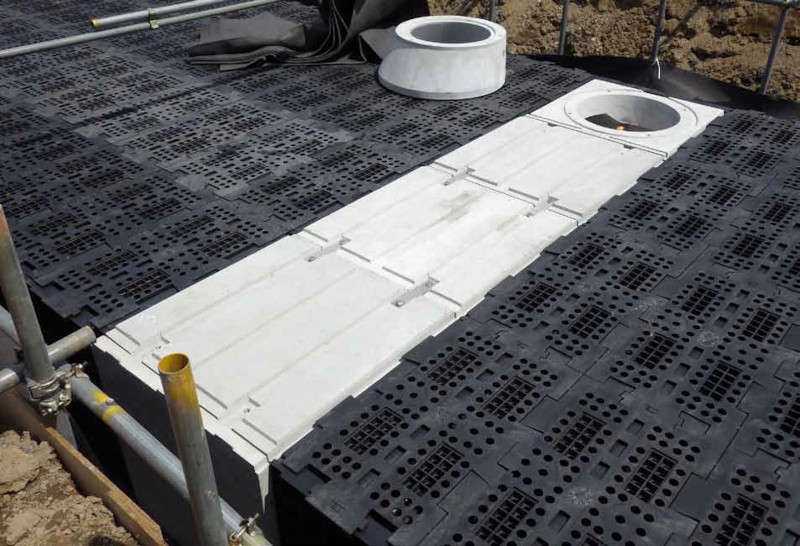

パネケーブ組立状況

システムパネル組立状況

概要

「パネケーブ」「システムパネル」は、ワンタッチはめ込み式のプラスチック製雨水貯留浸透槽。
従来主流だったプレキャストコンクリート製貯留槽と比べ大幅な小型・軽量化を実現しており、施工性および経済性の向上に寄与する。
●（公社）雨水貯留浸透技術協会技術評価認定取得
（雨水技評第34号）

特長

１．プレキャストコンクリート製貯留槽と比べ大幅に小型軽量であり、人力でシステマチックに構成部材同士をワンタッチではめ込んで組立が行える。
２．パネケーブは94％、システムパネルは95％の空隙率で、小さな施設で大きな貯留量が確保できる。
３．材質は再生ポリプロピレンを使用したマテリアルリサイクルを実現しており、環境に配慮した製品となっている。
４．施工の際には特殊工具や大型重機、専門知識は不要。
工期も短縮できるため、経済性にも優れる。
５．独自の高圧成形による、堅牢で高い耐久性を実現。
耐用年数は50年を想定して設計・評価を行っている。

各製品の設置イメージ

パネケーブ

中・大規模施設向け。
構造的安全性を保ちながら、槽内部の幅800㎜×高さ800㎜の
人通孔（点検通路）を利用しての、作業員による
本格的なメンテナンスを可能にした（下図参照）。

システムパネル

小・中規模施設向け。
ジグソーパズルのような感覚で50㎝角の立体形成が可能。
槽上部に自由に点検口を配置でき、槽内の目視点検
と簡易な維持管理が可能。

●「パネケーブ」の維持管理システム

コンクリート製の点検人孔を槽の内部へ、コンクリート製の横断道路を槽の最下段へ設置できるシステム。
点検口には昇降用ステップが取り付けてあり、安全で広範囲な維持管理が可能となる。

諸元一覧

製品名	パネケーブ（中・大規模施設向け）	システムパネル（小・中規模施設向け）
対応自動車荷重	T25以下	T25以下
許容土被り	0.3～3.0ｍ	0.3～2.6ｍ
許容埋設深さ	3.99ｍ	L型側板：2.6ｍ、深埋用L型側板：3.6ｍ
１個当たりの部材質量	13.4㎏以下	5.0㎏以下
空隙率	94％	95％
内部点検	作業員が入って行う	点検口部より行う
