内圧用管路材 合成鋼管｜合成鋼管｜日本ヒューム株式会社

NNTD登録番号：1120
製品写真

製品写真

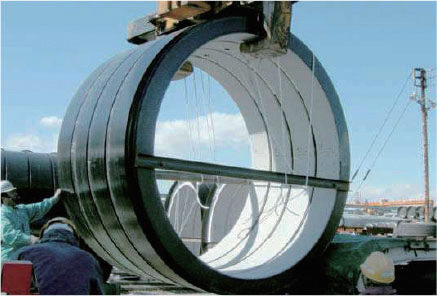

短尺管を組み合わせて出荷可能

短尺管を組み合わせて出荷可能





概要

「合成鋼管」は、農業用水パイプライン等の内圧管路への構築に最適な管材。
コンクリートと鋼管の複合構造は、高い内圧・外圧強度と高水密継手を実現した管材で、内圧管路を経済的に構築することができる。
外圧強さ1～6種、内圧強さ0.6MPa、1.2MPaから選択でき、さまざまな設計条件に対応する。



特長

  1. 極めて大きな剛性を有する不とう性管なので、管体のたわみによる不具合が発生しない。
  2. 高強度の管体と高水密継手により、内圧管路材として十分な性能を有している。
  3. 地震による地盤の永久ひずみ1.5%以上に対応する継手抜き出し性能を有している。
  4. 急曲線・長距離推進により立坑や曲管の削減が可能。
  5. 合成鋼管用離脱防止継手により、一体構造管路を構築しスラスト防護を省略できる。
    また同継手により、地震に強い鎖構造管路を構築できる。
  6. 内圧・外圧の条件に合った管種選定により、経済性に優れた管路を構築できる。
  7. 短尺管はＬ＝400㎜（1/6管）まで選択可能で、合理的な曲線線形が計画できる。




基本構造

形状図
内圧用管路材 合成鋼管 形状図




継手部詳細図
内圧用管路材 合成鋼管 継手部詳細図





納入実績

受注年度 用途 内容 施工延長（ｍ） 土被り（ｍ） 備考
平成25年 下水道 φ3000×2.43 91 41.3 高土被り
平成26年 農業用水 φ500×2.00 84 5 内水圧
平成26年 農業用水 φ2800×2.43 430 4.7～7.2 内水圧 1.2MPa
平成27年 農業用水 φ400×1.20 80.4 4.4 内水圧
平成27年 農業用水 φ700×2.43 30.4 5.2 内水圧
平成27年 農業用水 φ2400×2.43 49 内水圧 0.6MPa
平成29年 下水道 φ2800×2.43 213 6.7 内水圧 0.6MPa
令和元年 農業用水 φ600×2.43 35.2 8.38 内水圧 0.39MPa
令和2年 農業用水 φ900×1.20 29 4.84 内水圧 0.34MPa
令和4年 農業用水 φ1800×2.43 740 7.2 内水圧 0.142MPa
