下水道管きょの更生工法－形成・反転工法－SDライナー工法〈F＋VE〉/下水道管きょの更生工法－形成工法－SDライナーⅡ工法〈G＋VE〉｜下水道管渠更生工｜SDライナー工法協会

SDライナー工法〈F＋VE〉

SDライナーⅡ工法〈G＋VE〉

老朽化した下水道管きょを、非開削で既設管内に新しい更生管を形成する工法である。

更生材料の基材別に区分したSDライナー工法〈F＋VE〉と、SDライナーⅡ工法〈G＋VE〉の2工法がある。

・改築（更新・長寿命化対策）から修繕（補修）までのニーズに対応。
・熱硬化性樹脂は、耐薬品性に優れたビニルエステル樹脂を使用。
・地盤変位に伴う既設管への追従性を有する柔・剛を合わせ持つ管きょ更生工法。
・「管きょ更生工法における設計・施工管理ガイドライン-2017年版-」に適用。

SDライナー工法〈F＋VE〉
・基材に不織布を使用。
・本管単体、取付管単体、取付管と本管との一体化の３種類の施工が可能。
・現場状況に応じて施工方法に形成工法と反転工法、硬化方法に蒸気硬化と温水硬化の選択が可能。

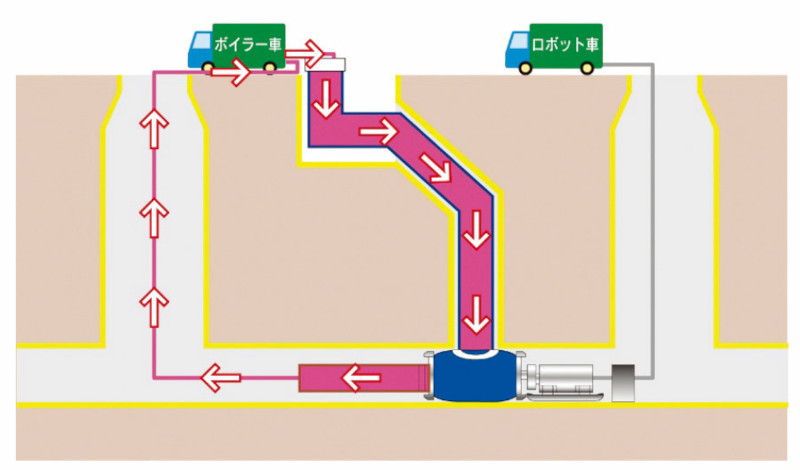

・反転工法は、本管と取付管を一体化更生することにより、接合部は水密性と止水性を有する。
SDライナーⅡ工法〈G＋VE〉
・基材に耐酸ガラス繊維を使用。
・耐酸ガラス繊維を軸方向と周方向に均等に配置することにより、どちらの方向でも同等に高強度を発揮する。
・施工方法に形成工法のみで、硬化方法は蒸気硬化と温水硬化の選択が可能。
