概要

パルテムSZ工法は、既設のマンホールを利用して管きょ内にSZライナーを引き込み、空気と蒸気で拡張・加熱して管きょの中に自立管のSZパイプを形成する工法である。

特長

●『管きょ更生工法における設計・施工管理ガイドライン』に沿った設計が可能
●地震に強く、地盤変動にも追従する優れた工法
●優れた耐ストレインコロージョン性能
●環境にやさしく、短時間施工を実現
●新管と同等以上の流下能力
●優れた耐久性と欠損部にも対応
●安定した施工と品質管理
●より薄く、より経済的に二層構造管にも対応

主要材料

SZライナーは、ガラス繊維に不飽和ポリエステル樹脂を含浸させて増粘したシート状の熱硬化性樹脂シートと保護クロスを折り畳んで製造されており、その内側に拡張チューブを引き込んだ円筒補強織物を挿入している。

適用範囲

項目	標準適用範囲
管種	鉄筋コンクリート管、コンクリート管、塩ビ管、陶管など
口径	Φ150～800mm
施工延長	100m以下
継ぎ目の段差	30mm以下
継ぎ手の隙間	50mm以下

施工工程

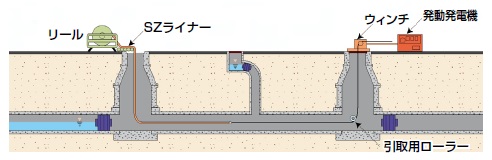

SZライナーの引込工程
ウィンチでSZライナーを管きょ内に引き込む。
SZライナーの拡張、加熱養生工程
SZライナーの端部にSZシーラーを取り付け、圧縮空気によりSZライナーを管きょ内に圧着させる。
圧縮空気を蒸気に置換することによってSZライナーを硬化させる。

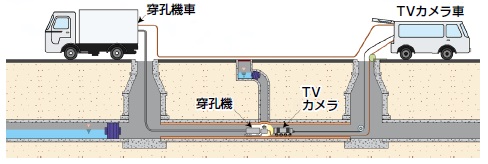

取付管口穿孔工程
SZパイプで塞がれた取付管口を穿孔機で穿孔する。
