  • 更生管の構造

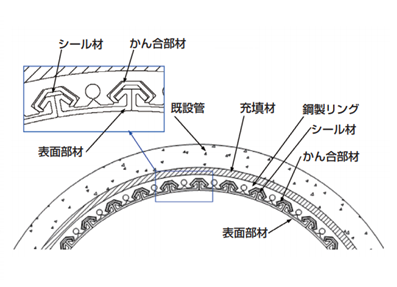

  • 更生管の断面図





概 要

パルテム・フローリング工法は、既設管きょ内で組み立てた鋼製リングに高密度ポリエチレン製のかん合部材と表面部材を組み付け、既設管きょとポリエチレン製部材との間に高流動・高強度充てん材を充てんすることにより既設管きょを補修・補強する製管工法である。既設管きょ内に構成された更生管は、既設管きょと更生材が一体になった複合管となる。



特 長

●オーダーメイドの強度設計
●曲がり配管にも容易に施工
●あらゆる断面形状に対応
●門形施工も可能
●勾配調整も可能
●流下性能の向上
●優れた耐久性
●『管きょ更生工法における設計・施工管理ガイドライン』に沿った設計が可能



適用範囲

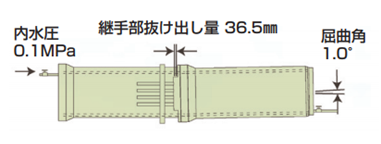

耐震性の実証


更生した鉄筋コンクリート管の継手部に、地盤の永久ひずみ1.5%による抜け出し量36.5mmおよび地盤沈下による屈曲角1.0°を同時に与え、0.1MPaの内水圧で3分間負荷をかけて漏水がないことを確認した。




施工工程

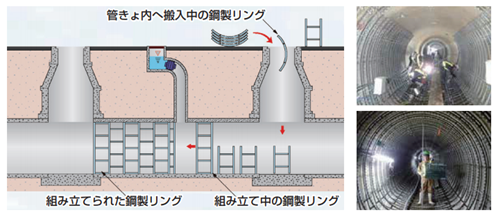

1.鋼製リング組立工程
分割された鋼製リングをマンホールから運び入れ、ボルト結合により鋼製リングを組み立てる。

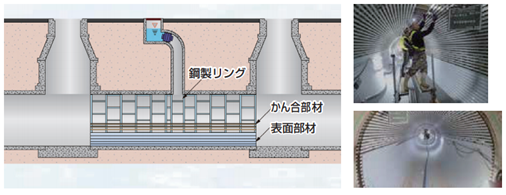

2.かん合部材、表面部材組付工程
かん合部材、表面部材をマンホールから運び入れ鋼製リングに組み付ける。

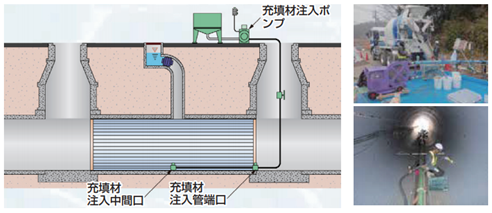

3.充てん工程
既設管きょと表面部材との間に高流動・高強度な充てん材を充てんする。







電子カタログPDF

パルテム・フローリング工法 の資料請求はこちらから

メーカーのサイトへ

パルテム技術協会
TEL : 03-5825-9455     FAX : 03-5825-9456
http://www.paltem.jp/
