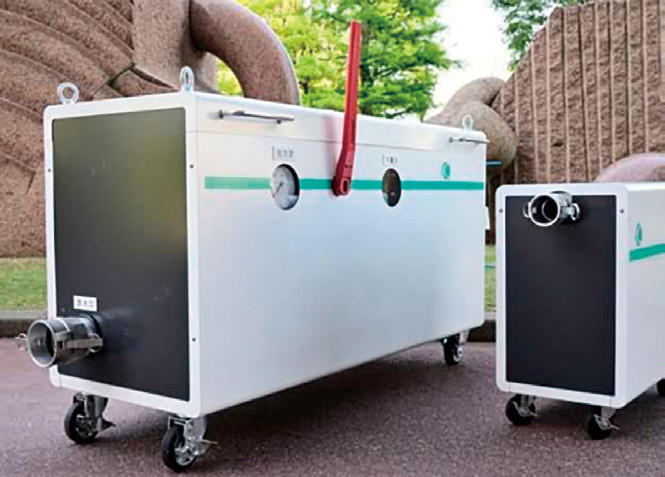

気水洗浄装置

洗浄状況（排水確認１回目）

洗浄状況（洗浄完了）

概要

長距離配管気水洗浄工法とは、圧縮空気と適量の水を使用し、管内に気液二相流を発生させ、その気液二層流の持つ洗浄力を用いて管内壁に付着したスケールを除去・排出する工法である。
洗浄に使用するのは水と空気だけであるため、管内に薬剤や洗浄用具などが残留する恐れがなく、安全に施工を終わらせることができる。
複数の曲がりや異形管にも対応可能で、最大1,500mの長距離の管を一度に洗浄することが可能。

また、土工事を必要としないため即時復旧でき、断水時間が短くなり、住民の負担を減らすことできる。

管内の空気と水の流れモデル

特長

１．曲がり管・異形管を連続施工可能。
２．空気と水が流れるだけなので管内面を傷めない。
３．長い施工スパン（約1,500m）を設定できる。
４．薬剤を使用しないため安全。
５．施工時の断水時間が短く、利用者負担が少ない。

適用範囲

適用配管
圧送管で管径50～250㎜。
途中に屈曲や管径変化があっても洗浄可能。
洗浄可能延長は最大1,500mである。
※石綿管・ヒューム管・陶管などの耐圧性の低い管、および漏水がある管、管内閉塞が著しい管には適用不可。
洗浄できる汚れ
カルシウムやマグネシウムやマンガンなどを主成分としたスケールやうきさび、土砂など。
※こぶ状のサビ、強く固着したスケールでは洗浄効果が薄くなる。

洗浄効果

・洗浄工区一区間に対しての作業は１日。
・管内の汚れ状況によるが、気水洗浄は４回から10回程度（汚れの状況により判断）繰り返す。
・気水洗浄を繰り返すことで排水管の汚れが落ちていく。

排水の濁りの様子

洗浄前

洗浄後

実績

・累計延長617㎞以上（2023年12月末時点）。
・対象設備：水道、下水道、農業用水道、温泉配管など。
