本工法は、既設の分水工あるいは必要最小限に開削した立坑より、強靱で水密性を有するシールホースを空気圧によって管内に反転挿入し、パイプライン内面に圧着させ、シールホース内に均一に塗布した硬化性樹脂を蒸気もしくは保圧養生により硬化させて既設パイプラインの内面に新しいパイプを形成する工法である。
| 項目 | シールパイプ | ||||||
| シールホースAF 加熱硬化タイプ |
シールホースAHX 加熱硬化タイプ |
シールホースAHX 常温硬化タイプ |
シールホースAFM 加熱硬化タイプ |
シールホースAFM 常温硬化タイプ |
|||
| 適 用 | 口 径 (mm) | 200～1,000 | 100～600 | 200～1,000 | |||
| 管 種 | 鉄筋コンクリート管、PC 管、塩化ビニル管、鋼管、鋳鉄管、石綿管、FRPM 管等 | ||||||
| 最大施工延長(m) | 200 | 250 | 200 | ||||

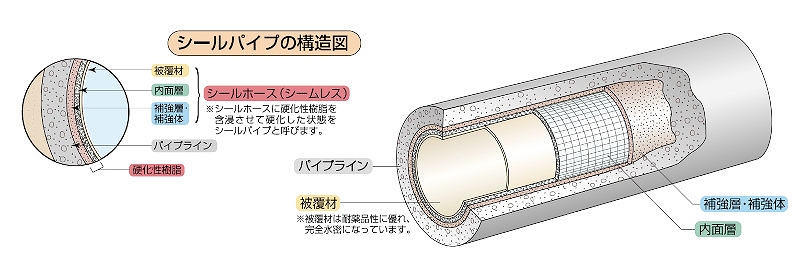

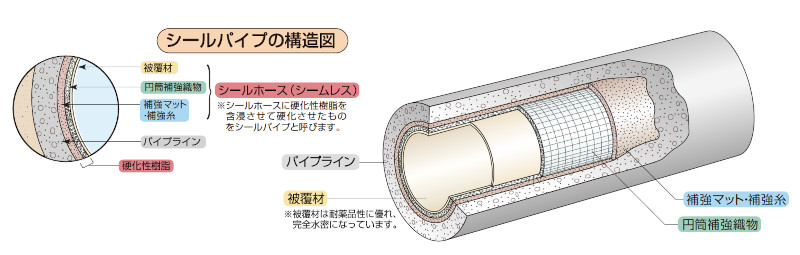

| 材料構成 | 補 強 糸 | – | ガラス繊維 | – | |||
| 補強マット | ポリエステル繊維 | – | ガラス繊維 | ||||
| 円筒補強織物 | ポリエステル繊維 | ||||||
| 被 覆 材 | ポリオレフィン樹脂 | ||||||
| 硬化性樹脂 | 不飽和ポリエステル樹脂 | 不飽和ポリエステル樹脂 | エポキシ樹脂 | 不飽和ポリエステル樹脂 | エポキシ樹脂 | ||
| 性 能 | 曲げ強度(MPa) | 45 | 50～130 | 230 | |||
| 引張強度(MPa) | 20 | 50～210 | 210 | ||||

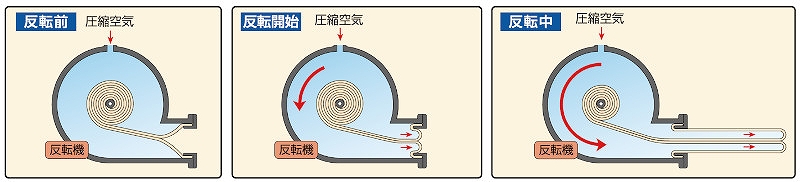

反転機に圧縮空気を供給し、シールホースを空気圧の作用で反転させながらパイプライン内に挿入すると、シールホースが裏返りパイプの内側になり、平滑なシールパイプを形成。

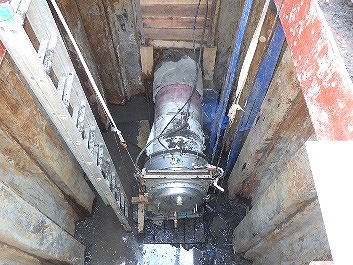

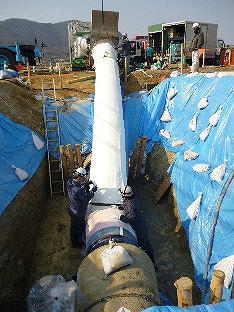

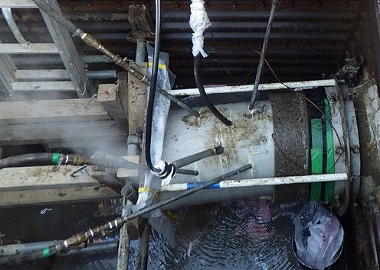

反転挿入の様子
