JWWA B 122規格準拠品　フランジレスメタルシート仕切弁｜送配水工｜清水工業株式会社

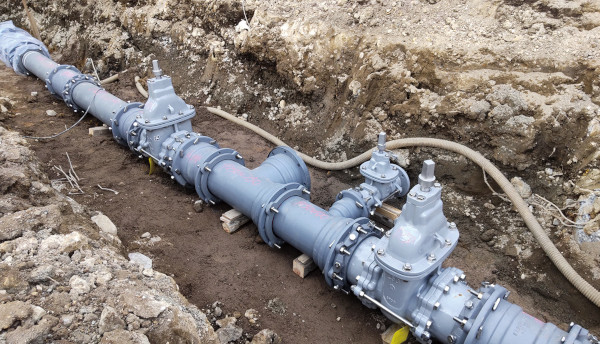

施工事例

管路の耐震化に最適なメタルシート仕切弁。
鋳鉄管、ポリエチレン管、塩ビ管などにフランジレスにて接続可能。

GX鋳鉄管には、挿し口リングまたはG-Link・P-Linkを使用することで耐震管路へ接続できる。

耐震性に優れた水道配水用ポリエチレン管との接合が可能。

耐震管路に使用可能
（公社）日本水道協会検査員様立ち合いの下、JWWA B 120水道用ソフトシール仕切弁GX形継手の性能試験を実施し、異常なし。
耐震鋳鉄管用「挿し口リング」を工場で取付可能
GX管用挿し口リング（画像左）の取付を要望に応じて行っている。現場での施工時間が短縮できる。
弁座部はメタルシール構造
弁座部は耐久性のあるメタルシールのため、排泥弁などの締切状態での使用にも最適。
弁座とめねじこまには鉛レス合金ビワライトを採用。
高い耐久性と耐食性を実現
内外面にエポキシ樹脂粉体塗装を施し、弁棒・キャップ・締付ボルトにステンレスを採用することで、高い耐久性と耐食性を実現。

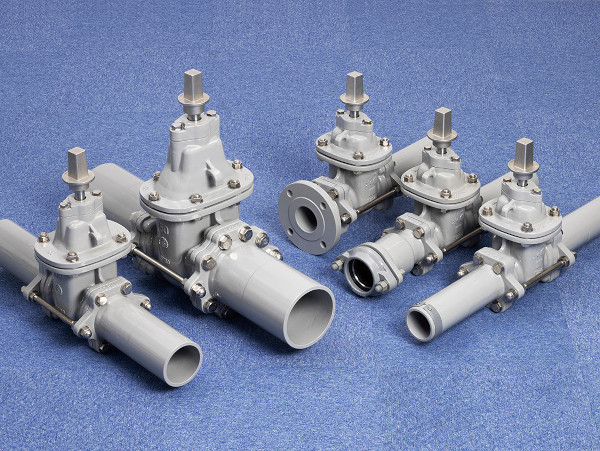

多様な変換接続が可能
GX形鋳鉄管からポリエチレン管など、管種の変換接続が可能。
片側フランジタイプはPE管・塩ビ管・鋼管等へのフランジを使用した変換接続が可能。
片側塩ビ管・鋼管用受口タイプは硬質塩化ビニル管や鋼管への変換接続が可能。

●第２回「ビワコプロダクツ」 (2023)選定品

※詳しいラインナップや仕様はウェブサイトを参照。

「JWWA B 122規格準拠品　フランジレスメタルシート仕切弁｜送配水工｜清水工業株式会社」のメーカーへの問い合わせはこちらから

住所〒 103-0013 東京都中央区日本橋人形町1-5-13 STRビル5F TEL 03-3662-4266 FAX 03-5645-5356
HP https://shimizukogyo.co.jp/

積算資料（単価情報）

品名	規格	単位	公表価格(税別)
フランジレスメタルシート仕切弁	呼び径100mm 挿し口×挿し口,挿し口×PE管挿し口,挿し口×フランジ,PE管挿し口×PE管挿し口,PE管挿し口×フランジ	個	164,000円
フランジレスメタルシート仕切弁	呼び径150mm 挿し口×挿し口,挿し口×フランジ	個	260,000円
フランジレスメタルシート仕切弁	呼び径200mm 挿し口×挿し口	個	374,000円
フランジレスメタルシート仕切弁	呼び径250mm 挿し口×挿し口	個	568,000円
フランジレスメタルシート仕切弁	呼び径300mm 挿し口×挿し口	個	726,000円
フランジレスメタルシート仕切弁	呼び径75mm 挿し口×塩ビ管受口,PE管挿し口×塩ビ管受口	個	147,000円
フランジレスメタルシート仕切弁	呼び径50mm PE管挿し口×PE管挿し口,PE管挿し口×フランジ	個	130,000円
フランジレスメタルシート仕切弁	呼び径75mm 挿し口×挿し口,挿し口×PE管挿し口,挿し口×フランジ,PE管挿し口×PE管挿し口,PE管挿し口×フランジ	個	134,000円
