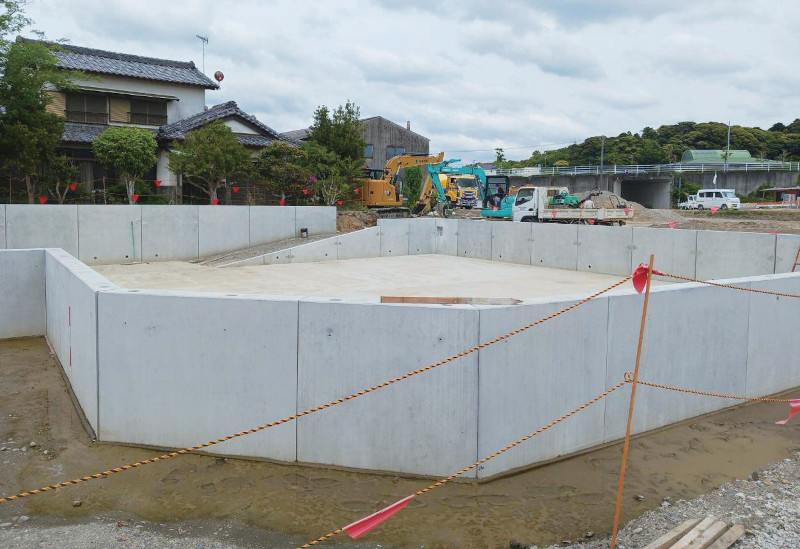

L型水路 施工例
（静岡県掛川市/貯留容量：約300㎥）

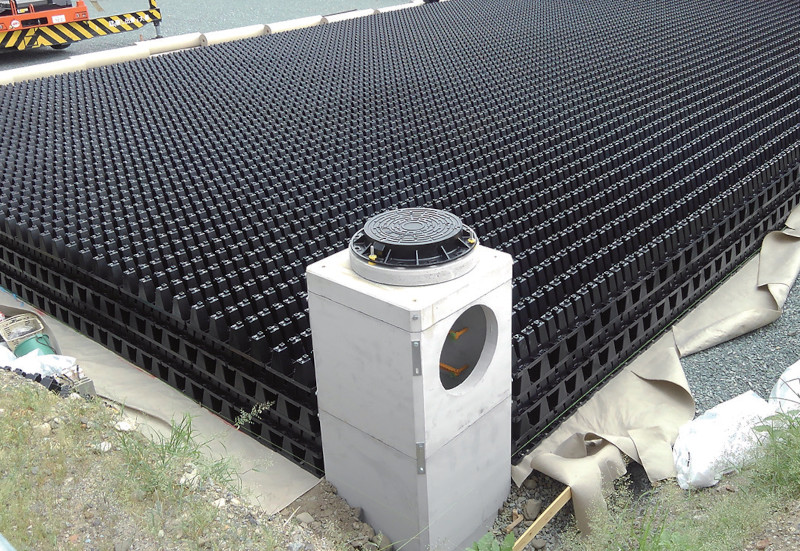

MKK桝 施工例
（山梨県山梨市商業施設）
プレキャストコンクリート製品【L型水路】
近年、ゲリラ豪雨や都市化・市街化の拡大に伴う雨水流出から市民の安全・財産を守るための治水対策が急務となっている。
本製品を活用することにより、効率よく迅速にオープン調整池を構築することができる。
現場条件に合わせた設計をすることが可能で、現場打ちや地下調整池と比べて経済性、施工性、環境面に優れた製品である。

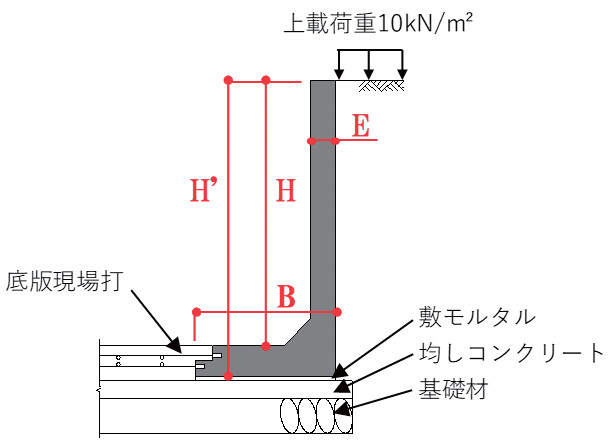

| 上載荷重 |
Q=10.0kN/㎥ |
| 土の単位体積重量 |
γc=18.0N/㎥ |
| 土の内部摩擦角 |
φ=30° |
| コンクリートの設計基準強度 |
|
| 製品 |
30N/㎟ |
| 現場打 |
24N/㎟ |
特長
- 工期短縮
側壁は自立式である本製品を使用するため、大幅な工期短縮が可能。
- 経済性
現場の条件に合わせた設計が可能なため、土地を有効に活用することができる。
またプレキャスト製品のため、外周足場や支保工が不要となり、とび工に加えて型枠工、鉄筋工、コンクリート工も削減可能。
- 高品質
工場で製造されたプレキャスト製品のため、天候に左右されることがなく、高い品質の構造物となる。
- 環境への配慮
ハーフプレキャスト構造のため、施工現場で取り扱う資材や廃材が軽減でき、現場環境に配慮した施工が可能。
- 安全な施工
高所作業や玉掛けなどの危険作業を削減することができるため、より安全な施工が可能。
【MKK桝】
近年、異常気象の影響により集中豪雨の頻発が顕著となっており、降雨形態の変化に対応した雨水対策が急務となっている。
こうした背景から、雨水を地下に貯留・浸透させる施設への需要が年々増加している。
本製品はプラスチック地下貯留施設用の現場打ち接続桝をプレキャスト化することで、施工性の向上と工期の短縮を実現した製品である。
特長
- 浸透貯留槽との接続性
製品外形が990×990㎜のため、500㎜または1000㎜規格のプラスチック製貯留浸透施設の中に設置することが可能。
- 施工性
上部に設置されたインサートで製品を積み上げ、側面のプレート連結を行うことで設置が可能なため、施工が容易。

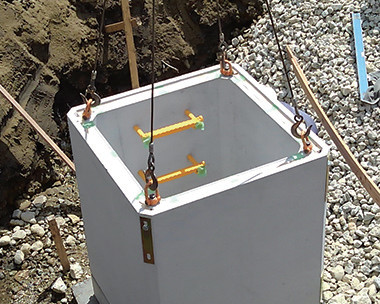

側塊施工状況
- 高さ調整
専用の調整リングと、最下段の桝躯体が50㎜単位で高さの調整が可能（桝底最大高：H=6600㎜）。
- 自由な開口設計
事前の打ち合せにより任意の位置に管・側溝接続用、点検口用の開口を設置可能。
- 集水桝対応
マンホール鉄蓋のほか、グレーチング蓋にも対応可能。
グレーチング蓋は落とし込み式、ボルト固定、110度開閉式に対応可能。
躯体同士の接続部には止水パッキンが付いており、止水性が高い。

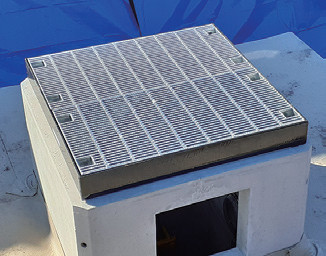

グレーチング蓋設置状況（集水桝仕様）
- 載荷重
上載荷重10kN/㎡に対応。
マンホール鉄蓋およびグレーチング蓋はT-25に対応可能。
- 高層設計対応
中間スラブを設けることでH=5000㎜以上の貯留浸透施設に対応可能。
