ホーム > 積算資料公表価格版 > 土木資材 > 道路・橋梁・トンネル資材 > ダクタイル鋳鉄製（ＦＣＤ）グレーチング　－みぞぶた－

積算資料公表価格版

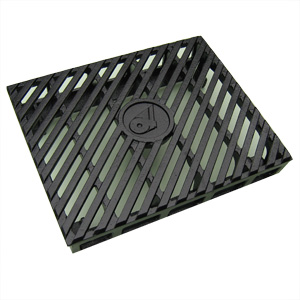

ダクタイル鋳鉄製（ＦＣＤ）グレーチング　－みぞぶた－

公表価格の調査
品名 規格 単位 公表価格
GFG-730-6 耐荷重T-6 みぞ幅250mm 長750×幅300×高32mm 枚 22,800
HGTR-25B-50×350 耐荷重T-25 みぞ幅250mm 長1000×幅350×高50mm アングル別途 ｍ 49,700
HGTR-30B-50×400 耐荷重T-25 みぞ幅300mm 長1000×幅400×高50mm アングル別途 ｍ 60,300
HGTR-40B-50×500 耐荷重T-25 みぞ幅400mm 長1000×幅500×高50mm アングル別途 ｍ 74,000
HGTR-45B-50×550 耐荷重T-25 みぞ幅450mm 長1000×幅550×高50mm アングル別途 ｍ 95,400
HGTR-50B-65×600 耐荷重T-25 みぞ幅500mm 長1000×幅600×高65mm アングル別途 ｍ 105,900
HGTR-60B-65×700 耐荷重T-25 みぞ幅600mm 長1000×幅700×高65mm アングル別途 ｍ 138,000
HGTR-70B-65×800 耐荷重T-25 みぞ幅700mm 長1000×幅800×高65mm アングル別途 ｍ 177,300
HGTR-80B-65×900 耐荷重T-25 みぞ幅800mm 長1000×幅900×高65mm アングル別途 ｍ 227,100
HGTR-90B-75×1000 耐荷重T-25 みぞ幅900mm 長1000×幅1000×高75mm アングル別途 ｍ 303,000
GTR-2535 みぞ幅250mm 長1000×幅350×高50mm アングル別途 ｍ 49,700
GTR-2540 みぞ幅300mm 長1000×幅400×高50mm アングル別途 ｍ 60,300
GTR-2550 みぞ幅400mm 長1000×幅500×高50mm アングル別途 ｍ 74,000
GTR-2560 みぞ幅500mm 長1000×幅600×高65mm アングル別途 ｍ 105,900
GTR-2570 みぞ幅600mm 長1000×幅700×高65mm アングル別途 ｍ 138,000
SEM-14 耐荷重T-14 みぞ幅300mm 長600×幅400×高60mm 目地ピッチ10mm SUS目地 ｍ 93,200
SEM-14 耐荷重T-14 みぞ幅300mm 長600×幅400×高60mm 目地ピッチ15mm SUS目地 ｍ 83,300
SEM-2 耐荷重T-2 みぞ幅300mm 長600×幅400×高60mm 目地ピッチ10mm SUS目地 ｍ 79,300
SEM-2 耐荷重T-2 みぞ幅300mm 長600×幅400×高60mm 目地ピッチ15mm SUS目地 ｍ 69,600
JSS-300 耐荷重T2～T25兼用 みぞ幅300mm 長500×幅410×高95mm JIS側溝用 平ゴム付 枚 25,200
VSS-300 耐荷重T2～T25兼用 みぞ幅300mm 長500×幅395×高95mm 可変側溝用 平ゴム付 枚 25,200
SGD-5020 耐荷重T-20 みぞ幅150mm 長750×幅200×高35mm 枠(SS)込 ｍ 36,700
SGD-5025 耐荷重T-20 みぞ幅200mm 長750×幅250×高35mm 枠(SS)込 ｍ 45,900
SF-15CBGX 耐荷重60kN みぞ幅150mm 長600×幅250×高87mm 細目(横)両側スリット 枠(SS)込 ｍ 48,600
SF-20CBGX 耐荷重60kN みぞ幅200mm 長600×幅300×高87mm 細目(横)両側スリット 枠(SS)込 ｍ 52,600
SF-25CBGX 耐荷重60kN みぞ幅250mm 長600×幅350×高87mm 細目(横)両側スリット 枠(SS)込 ｍ 57,500
SF-30CBGX 耐荷重60kN みぞ幅300mm 長600×幅400×高87mm 細目(横)両側スリット 枠(SS)込 ｍ 63,200
RCS-300 耐荷重T2～T25兼用 みぞ幅300mm 長500×幅410×高95mm リボーン側溝用 枚 25,200
GFG-725-14 耐荷重T-14 みぞ幅200mm 長750×幅250×高32mm 枚 24,900
GFG-730-14 耐荷重T-14 みぞ幅250mm 長750×幅300×高32mm 枚 27,300
GFG-735-14 耐荷重T-14 みぞ幅300mm 長750×幅350×高32mm 枚 30,300
GFG-725-6 耐荷重T-6 みぞ幅200mm 長750×幅250×高32mm 枚 21,600
GFG-735-6 耐荷重T-6 みぞ幅300mm 長750×幅350×高32mm 枚 24,600
DB20-30×100 耐荷重T-20 みぞ幅300mm 長1000×幅400×高50mm 組 44,800
DB20-40×100 耐荷重T-20 みぞ幅400mm 長1000×幅500×高50mm 組 57,900
DB20-50×100 耐荷重T-20 みぞ幅500mm 長1000×幅600×高50mm 組 67,500
DB14-30×100 耐荷重T-14 みぞ幅300mm 長1000×幅400×高50mm 組 39,100
DB14-40×100 耐荷重T-14 みぞ幅400mm 長1000×幅500×高50mm 組 50,000
DB14-50×100 耐荷重T-14 みぞ幅500mm 長1000×幅600×高50mm 組 57,900
SGDLB-5020 耐荷重T-20(200kN) みぞ幅150mm 長200×幅750×高50mm 細目(横)滑り止め模様 枠(SS400)込 ｍ 46,200
SGDLB-5025 耐荷重T-20(200kN) みぞ幅200mm 長250×幅750×高50mm 細目(横)滑り止め模様 枠(SS400)込 ｍ 52,000
SGDLB-5030 耐荷重T-20(200kN) みぞ幅250mm 長300×幅750×高50mm 細目(横)滑り止め模様 枠(SS400)込 ｍ 56,500
SGDLB-5035 耐荷重T-20(200kN) みぞ幅300mm 長350×幅750×高50mm 細目(横)滑り止め模様 枠(SS400)込 ｍ 63,500
SGGL-5025 耐荷重T-25(250kN) みぞ幅150mm 長250×幅750×高50mm 細目(横)滑り止め模様 枠(SS400)込 ｍ 60,700
SGGL-5030 耐荷重T-25(250kN) みぞ幅200mm 長300×幅750×高50mm 細目(横)滑り止め模様 枠(SS400)込 ｍ 71,000
SGGL-5035 耐荷重T-25(250kN) みぞ幅250mm 長350×幅750×高50mm 細目(横)滑り止め模様 枠(SS400)込 ｍ 79,800
SGGL-5040 耐荷重T-25(250kN) みぞ幅300mm 長400×幅750×高50mm 細目(横)滑り止め模様 枠(SS400)込 ｍ 87,800
GBG-730-25 耐荷重T-25 みぞ幅200mm 長750×幅300×高50mm 枚 38,100
GBG-735-25 耐荷重T-25 みぞ幅250mm 長750×幅350×高50mm 枚 45,000
GBG-740-25 耐荷重T-25 みぞ幅300mm 長750×幅400×高50mm 枚 47,400
GBG-730-14 耐荷重T-14 みぞ幅200mm 長750×幅300×高50mm 枚 32,700
GBG-735-14 耐荷重T-14 みぞ幅250mm 長750×幅350×高50mm 枚 38,400
GBG-740-14 耐荷重T-14 みぞ幅300mm 長750×幅400×高50mm 枚 43,200
検索結果一覧 【53件中　1-53件を表示】
1
価格の適用
【DB14-30×100】
   北海道・沖縄除く価格。
【DB14-40×100】
   北海道・沖縄除く価格。
【DB14-50×100】
   北海道・沖縄除く価格。
【DB20-30×100】
   北海道・沖縄除く価格。
【DB20-40×100】
   北海道・沖縄除く価格。
【DB20-50×100】
   北海道・沖縄除く価格。
【GBG-730-14】
   北海道・沖縄除く価格。
【GBG-730-25】
   北海道・沖縄除く価格。
【GBG-735-14】
   北海道・沖縄除く価格。
【GBG-735-25】
   北海道・沖縄除く価格。
【GBG-740-14】
   北海道・沖縄除く価格。
【GBG-740-25】
   北海道・沖縄除く価格。
【GFG-725-14】
   北海道・沖縄除く価格。
【GFG-725-6】
   北海道・沖縄除く価格。
【GFG-730-14】
   北海道・沖縄除く価格。
【GFG-730-6】
   北海道・沖縄除く価格。
【GFG-735-14】
   北海道・沖縄除く価格。
【GFG-735-6】
   北海道・沖縄除く価格。
【HGTR-25B-50×350】
   北海道・沖縄除く価格。
【HGTR-30B-50×400】
   北海道・沖縄除く価格。
【HGTR-40B-50×500】
   北海道・沖縄除く価格。
【HGTR-45B-50×550】
   北海道・沖縄除く価格。
【HGTR-50B-65×600】
   北海道・沖縄除く価格。
【HGTR-60B-65×700】
   北海道・沖縄除く価格。
【HGTR-70B-65×800】
   北海道・沖縄除く価格。
【HGTR-80B-65×900】
   北海道・沖縄除く価格。
【HGTR-90B-75×1000】
   北海道・沖縄除く価格。
【JSS-300】
   北海道・沖縄除く価格。
【RCS-300】
   北海道・沖縄除く価格。
【SEM-14】
   北海道・沖縄除く価格。
【SEM-2】
   北海道・沖縄除く価格。
【SF-15CBGX】
   運賃別途。
【SF-20CBGX】
   運賃別途。
【SF-25CBGX】
   運賃別途。
【SF-30CBGX】
   運賃別途。
【SGD-5020】
   運賃別途。
【SGD-5025】
   運賃別途。
【SGDLB-5020】
   運賃別途。
【SGDLB-5025】
   運賃別途。
【SGDLB-5030】
   運賃別途。
【SGDLB-5035】
   運賃別途。
【SGGL-5025】
   運賃別途。
【SGGL-5030】
   運賃別途。
【SGGL-5035】
   運賃別途。
【SGGL-5040】
   運賃別途。
【VSS-300】
   北海道・沖縄除く価格。

ダクタイル鋳鉄製（ＦＣＤ）グレーチング　－みぞぶた－とは

＜資材の概要＞
グレーチングとは、排水溝や排水桝などを覆うために鋼材を格子状に溶接した蓋を指す。グレーチングの種類は、最も基本的な形状である「みぞぶた」をはじめ、Ｕ字溝の両端に引っ掛けて設置する「Ｕ字溝ぶた」、みぞぶたに脚を溶接して嵩上げした形状をしている「かさ上げぶた」、排水桝の上部などに設置する「ますぶた」などがあり、さらに道路橋示方書を参考にした荷重条件に応じて製品規格を展開している。

＜資材の種類・規格＞
１.みぞぶた
荷重条件：T-25、T-20、T-14、T-6、T-2、歩道用
格子間隔：並目、細目
車輌進行方向：側溝用、横断溝用
２．Ｕ字溝ぶた、かさ上げぶた、ますぶた
荷重条件：T-25、T-20、T-14、T-6、T-2、歩道用
格子間隔：並目、細目

＜適用規格＞
グレーチング本体について統一規格はないが、鋼製グレーチングの表面処理（溶融亜鉛めっき）については、JIS H 8641に則り処理が行われている（鋳鉄製グレーチングは各社推奨仕様に基づく、防錆塗装が施されている）。

＜資材の特徴＞
基本的な機能としては、排水施設に水を速やかに流すと同時に、人や物の落下を防ぐことが挙げられる。また、グレーチング上の通過交通を安全且つ円滑にするために、目（格子）の大きさや耐荷重（車道向けや歩道向けなど）、すべり止めの有無など特徴ある製品が販売されている。
