表面含浸材を併用した無機系被覆工法 クリスタルNCP工法|表面処理工法|株式会社日興

NNTD登録番号:1263

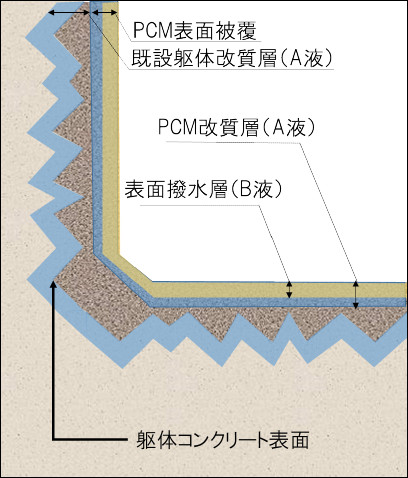

使用材料構成図

使用材料構成図

クリスタル NCP 工法施工例

クリスタル NCP工法施工例


概要

「クリスタルNCP工法」は、劣化因子浸入抑止性能を持つハイブリッド型表面含浸材(けい酸塩系およびシラン系)および、緻密な組織構造を持ち、各種物性に優れ長期安定性を発揮するPCM(ポリマーセメントモルタル)を併用したコンクリート構造物の補修・防食工法である。

使用材料構成は、下表および上記の図の通りである。


工程 使用材料 成分 内容
躯体改質処理 クリスタル
NCP工法A液
けい酸
ナトリウム
劣化したコンクリート表層部を改質(緻密化、アルカリ性付与)。
断面修復処理 USCP
モルタル
酢酸ビニル系
PCM
高炉水砕スラグ細骨材を使用し、各種物性に優れた緻密な構造組織を持つPCM。
PCM改質処理 クリスタル
NCP工法A液
けい酸
ナトリウム
躯体改質処理と同材料。PCMの緻密化、耐摩耗性を付与。
表層撥水処理 クリスタル
NCP工法B液
シリコン 水や塩化物イオン、炭酸ガス等の劣化因子浸入を抑制。





特長

  1. 躯体コンクリート改質効果
    摩耗や断面欠損が生じる脆弱化した躯体コンクリートをけい酸アルカリ水溶液により改質する。
  2. 施工性と安定品質
    使用するPCMはNEXCO断面修復材規格適合品。USCPリキッドと練るだけ(粉体:混和液=25:4)の簡単施工で安定した品質を提供する。
  3. 緻密構造・ひび割れ抵抗
    高炉水砕スラグ細骨材配合により緻密な組織構造で長期的な安定性を保持。ひび割れ抵抗性にも優れる。
  4. 耐摩耗性・劣化因子浸入抑止
    表面含浸材塗布により、耐摩耗性のほか、吸水防止性能、遮塩性、中性化抑止、耐凍害性が向上する。




標準施工仕様

クリスタルNCP工法標準施工仕様




性能試験結果

要求性能 品質項目 試験方法 品質規格値 試験結果 備考
基本的
性能
中性化抑止性 中性化深さ JIS A 1153 (4週間) 5mm以下 3.5mm
付着性 付着強度 JSCE-K 561 標準条件 1.5N/mm²以上 2.59N/mm² 改質処理有
多湿条件 2.55N/mm²
低温条件 1.82N/mm²
水中条件 1.0N/mm²以上 2.44N/mm²
乾湿繰返し条件 2.71N/mm²
温冷繰返し条件 2.16N/mm²
一体化性 圧縮強度 JSCE-K 561 (28日養生) 21.0N/mm² 44.4N/mm²
寸法安定性 長さ変化率 JIS A 1129 0.05%以下 0.048%
耐摩耗性 摩耗深さ 表面被覆材の水砂噴流摩耗試験(案)
(材齢28 日、10 時間経過後)
標準供試体に対する
平均摩耗深さの比が
PCM:1.5 以下
0.96
個別的
性能
耐凍害性 相対動弾性係数 JIS A 1148
(A法300サイクル)
85%以上 97%

クリスタルNCP工法は農林水産省「農業水利施設補修工事に関するマニュアル(開水路補修編)案」に示される無機系被覆工法・断面修復工法の品質規格をすべて満足することを確認した。



主な施工実績

施工年度 発注者 工事名 場所 数量 備考
平成28年 岩手山麓
土地改良区
岩洞地区導水路コンクリート補修工事 岩手県 120㎡ t=7mm
平成30年 郡上農林
事務所
大和南西地区河辺上用水第1号工事 岐阜県 900㎡ t=6mm
令和元年 各務原市 県単蘇原昭栄地区用水路延命化工事 岐阜県 500㎡ t=6mm
令和元年 松阪農林
事務所
下御糸地区基幹農業水利施設
ストマネ事業用水路補修工事
三重県 4,500㎡ t=5mm
令和元年 上北地域
県民局
相坂平ストマネ第12号工事 青森県 450㎡ t=10mm
