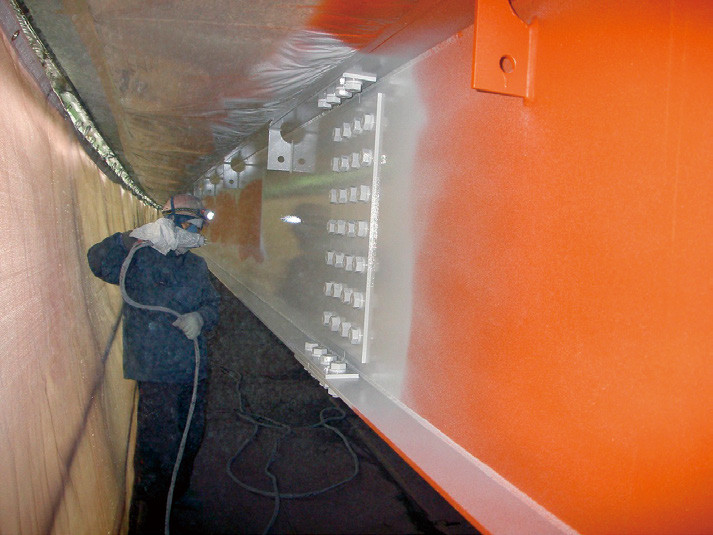

高塗着スプレー塗装工法は、エアレススプレーに補助エアを組み込んだ静電気塗装方式と、１枚または２枚合わせのメッシュシートを組み合わせてシステム化した、現場施工技術である。
本工法では、被塗物に良好に付着する最適な粒径の塗料微粒子（スプレーミスト）が、補助エアの流れに包まれ、さらに静電気力の作用が加わることで効率よく吹き付けられる。
この相乗効果により、高い塗着効率と均一で適度な仕上がりを実現している。
また、スプレーミストの飛散を大幅に抑制できるため、作業環境の改善にも大きく寄与する点が特長である。
加えて、メッシュシートを２枚合わせで使用することで、スプレーミストの作業現場外への飛散を防止し、周辺環境への影響低減や安全性の向上にも効果を発揮する。
１．均質な塗膜が得られる
防食性や外観品質が向上し、塗りムラの少ない安定した仕上がりを確保できる。
２．塗料の付着量が増加する
一度の吹き付けで所定膜厚を確保しやすくなり、塗り重ね回数の削減による工期短縮および施工費用の低減が可能となる。
３．高い塗着率を実現する
塗料のロスが少なくなり、塗料使用量の低減による原価削減と省資源化に大きく寄与する。
４．周辺への飛散が少ない
環境負荷を抑制できるため、周辺設備や近隣への影響を低減し、苦情防止にも効果を発揮する。
５．ミストの発生が少ない
視認性や作業性が向上し、作業者の負担を軽減するとともに、良好な作業環境を確保できる。
| ポンプユニット | TITAN 単体 | １台 |
| 静電ハンドガン | APEG100 （T5137、T3940C） |
１丁 |
| 静電コントローラー | BPA130A-WP | １台 |
| エアラップ静電ノズル | EN シリーズ （18C07、20C7、30C7） |
各１個 |
| 塗料ホース（50m） | NH09300（30m） | １本 |
| NH09200（20m） | １本 | |
| 手元ホースNH05050（５m） | １本 | |
| エアホース（60m） | 591-3600 | １本 |
| 中間塗料 ホースジョイント |
MHJN3F2FF、MHJN1F2FF | 各１個 |
| ガンカバー | 35F2-010 | １式 |
※１．確実なアースが必要（詳細は要問い合わせ）
※２．コンプレッサエアが必要（100N リットル毎分以上）
※３．AC100V、20A以上の電源が必要（発電機使用時は４kVA以上とする）
※４．メッシュシートの仕様は要問い合わせ

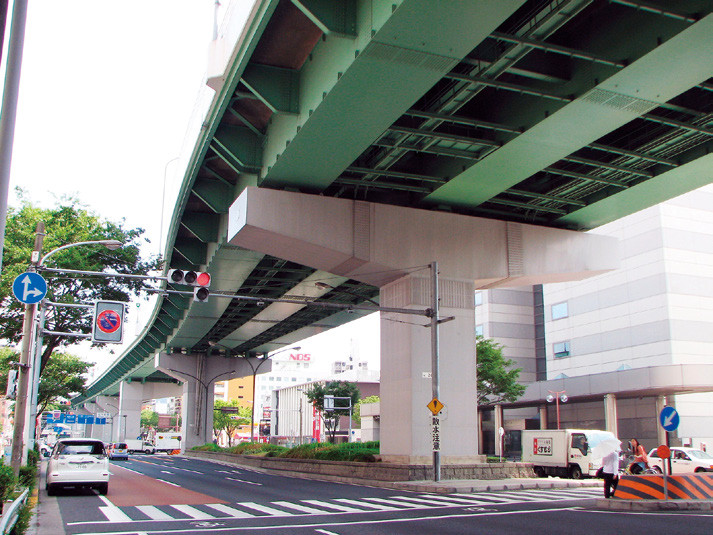

| 発注先 | 施工件数 | 施工面積（㎡） |
| 名古屋高速道路公社 | 68件 （平成10年度～令和５年度） |
1,140,132 |
| 国土交通省 | 53件 （平成17年度～令和１年度） |
252,554 |
| 秋田県 | 65件 （平成19年度～令和５年度） |
86,553 |
| 首都高速・長野県・JH他 | ５件 （平成17年度～平成26年度） |
16,892 |
| 合計 | 191件 （平成10年度～令和５年度） |
1,496,131 |
