電子カタログ
「ONR工法（はく落防止仕様V2）｜橋梁補修補強工｜ONR工業会」のメーカーへの問い合わせはこちらから
ポリエーテルアクリル系塗装材と高弾性ビニロン繊維シートによりコンクリート表面を被覆し、はく落防止および内部劣化の進行を抑制する接着型シート工法。
従来のエポキシ樹脂含浸材と炭素繊維シートを用いた連続繊維シート工法と比較して、工期短縮による省人化が図れるうえ、材料構成の変更によりコスト削減が可能となる。

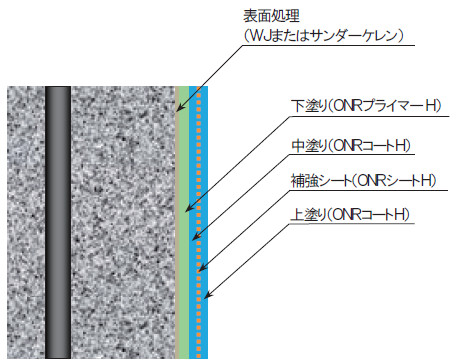

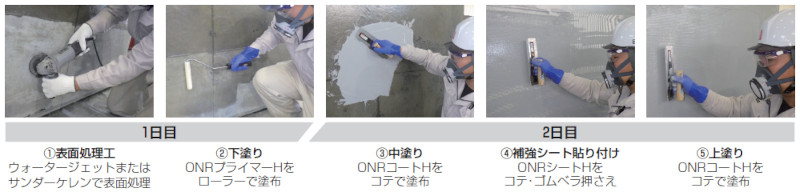

| 材料名 | 使用工程 | 性質 |
| ONRプライマーH | 下塗り | ひび割れ浸透用プライマー、 二液性エポキシ樹脂 |
| ONRコートH | 中塗り ・ 上塗り |
ポリエーテルアクリル系を 主原料とした遮塩性に優れた塗料 |
| ONRシートH | 補強シート | 高弾性ビニロン繊維シート |
| 試験項目 | 試験温度 | 試験結果 | 試験方法 | |
| はく落防止の押抜き | -30℃ | 3.69～5.00kN （4.05～5.13kN） |
NEXCO 試験法 424-2011 |
|
| +23℃ | 2.07～2.46kN （2.29～2.46kN） |
|||
| +50℃ | 2.03～2.70kN （2.25～2.52kN） |
|||
| ひび割れ含浸性能 | +23℃ | 2.54N/mm ² （2.42N/mm ²） |
NEXCO 試験法 426-2004 |
|
| 耐久性能 | 付着強度 | -30℃ +23℃ +50℃ |
1.95kN （2.14kN） |
NEXCO 試験法 425-2004 |
| ひび割れ 抵抗性 |
||||
| 塩化物イオン透過性 | +40℃ | 負荷前：0.00310g/㎡・日 （0.00150g/㎡・日）負荷後：0.00045g/㎡・日 （0.00040g/㎡・日） |
||
※（）は冬型の値を示す

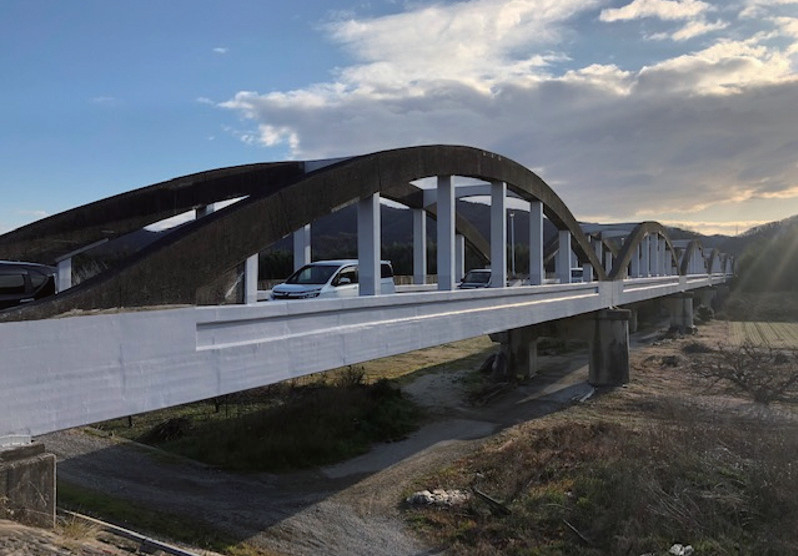

「ONR工法（はく落防止仕様V2）｜橋梁補修補強工｜ONR工業会」のメーカーへの問い合わせはこちらから
