SPクランプ工法

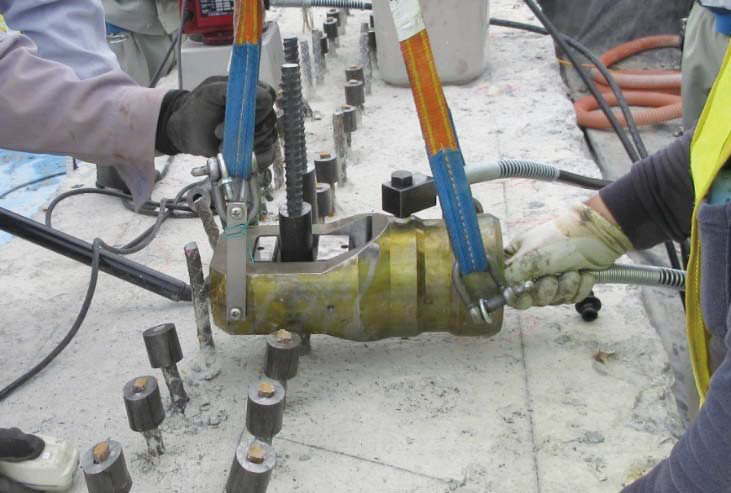

鋼管圧着　専用機材

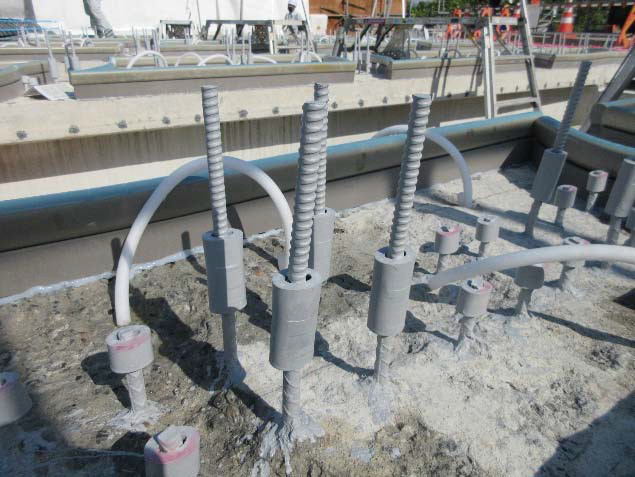

鋼管圧着完了

概要

SPクランプ（Steel PipeClamp）⼯法とは、単純PC合成桁橋の床版を既設構造体の耐荷⼒を保持したまま、プレキャストPC床版を⽤いて床版取替を⾏う⼯法である。

これまでの床版更新⼯事では、既設床版をWJ（ウォータージェット）により撤去した後、場所打ちで床版が打ち替えられており、現地施⼯期間の短縮が課題となっていた。

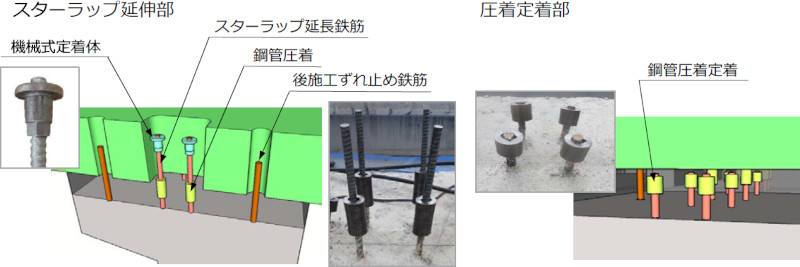

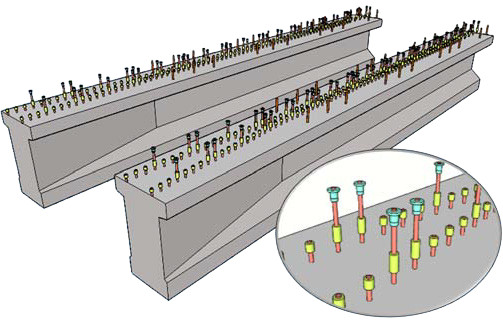

SPクランプ⼯法では、既設の主桁スターラップを切断の上、その先端に定着鋼管を圧着させることでスターラップの機能を保持させる。
また、PC床版切⽋き部には鋼管圧着によりスターラップを延伸して、主桁ウェブの⾸振りに対しても必要な耐荷性能を保持することを可能とした。
●特許第6845456号
●特許第6845457号
権利者：金沢工業大学、中日本高速道路株式会社、オリエンタル白石株式会社

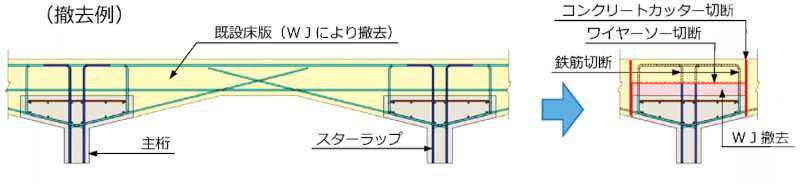

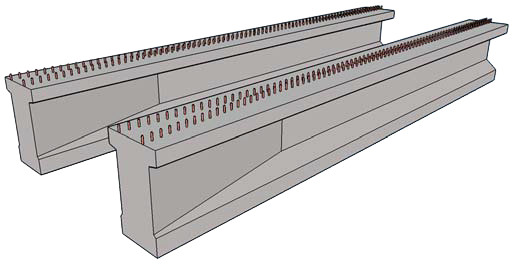

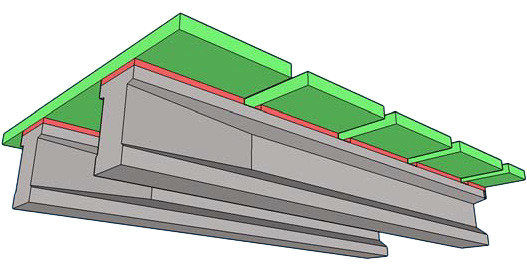

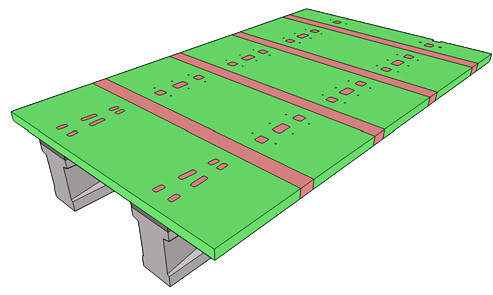

既設床版（撤去例）

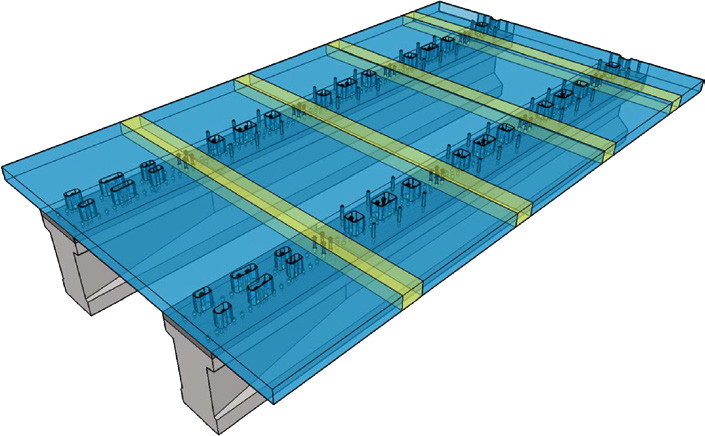

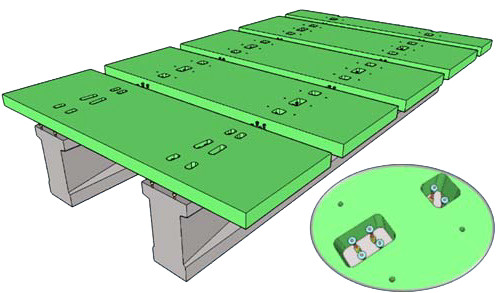

取替床版

特長

既設主桁の所定の耐荷性能を損なうことなく、かつ、プレキャストPC床版を活⽤することでPC合成桁の床版取替を迅速に施⼯することが可能。
主桁上⾯の床版撤去時にワイヤーソーイング⼯法を併⽤できるため、⼯程の短縮が図れる。
路⾯の凍結防⽌剤散布等により、腐⾷リスクが⾼い主桁スターラップのフック部を含めた床版上縁側鉄筋の撤去を前提とした⼯法であり、耐久性能の確保に対する確実性が向上する。
