杭先端チャッキング機構併用既存杭引き抜き工法（TK工法）｜構造物とりこわし工｜株式会社徳永組

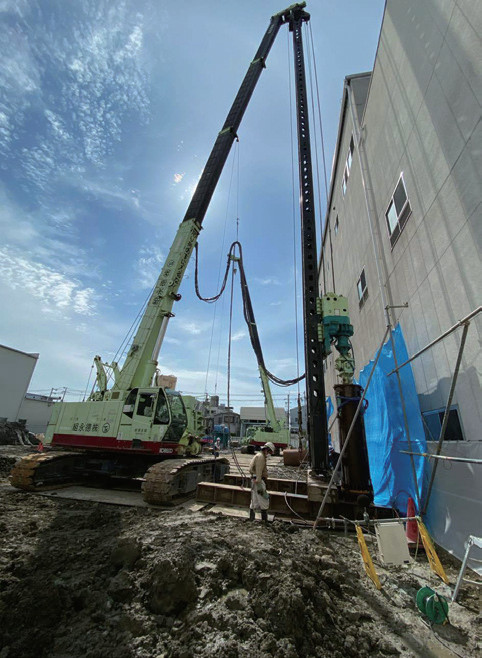

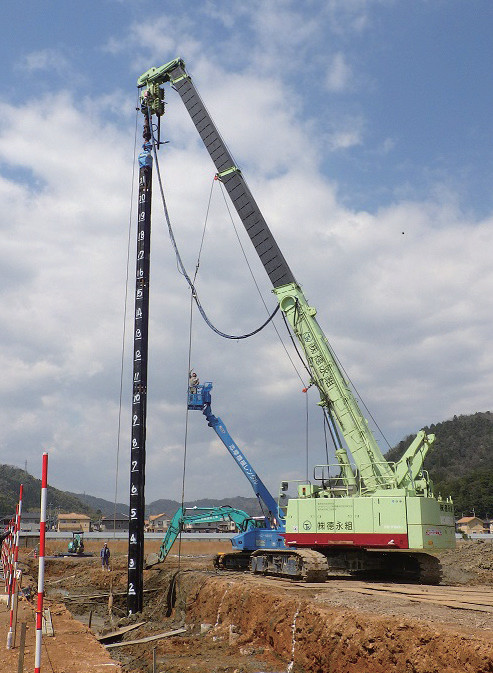

施工状況

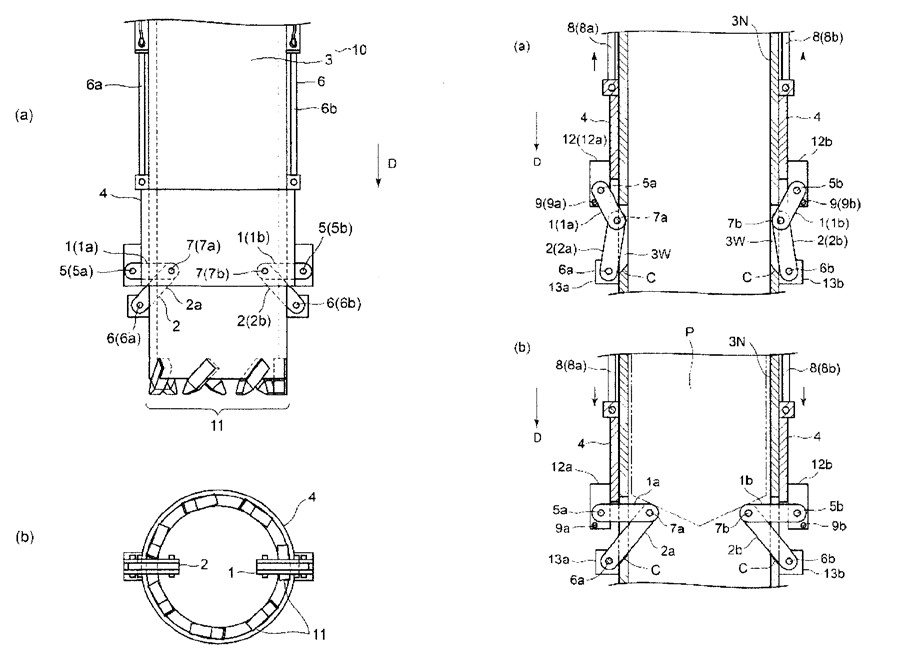

杭先端チャッキング機構

本技術は既存杭の引き抜き撤去に関する工法であり、既存杭先端を支持しながらケーシングごと引き抜くことで、既存杭全長の完全な引き抜き撤去を可能にしたものである。
従来技術であるオーガーケーシング杭抜工法（テレスコクローラクレーンベースの本体機にリーダーを取り付け、そのリーダーにオーガーとケーシングをセットし、杭周を削孔して本体機もしくは相判機にて杭を引き抜く工法）では、既存杭に損傷や劣化および継手不良がある場合、既存杭を取り残す可能性があったが、本技術ではこの点が解消されている。

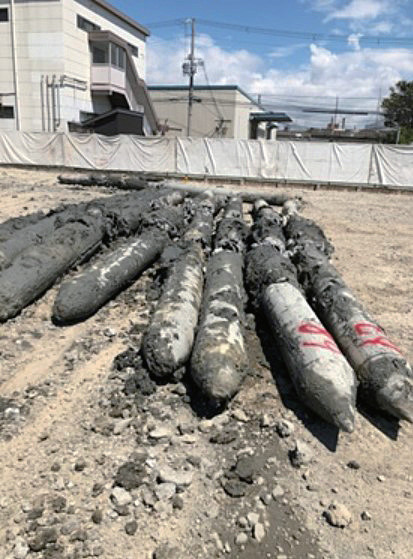

本工法で引き抜かれた杭 （先端にも損傷などはない）


1. 既存杭周囲に埋め込んだケーシング下端の上爪・下爪からなるチャッキング機構により、既存杭先端を斜め鉛直に起立した下爪が支持して、ケーシングごと既存杭を引き抜くことができる。
2. ケーシングごと既存杭を引き抜く工法なので、ワイヤーロープを使用せず施工性が向上する。
3. 施工性の向上による経済性の向上、工程短縮を実現。

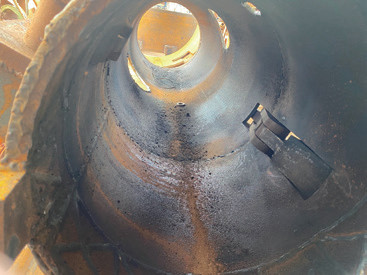

杭先端チャッキング機構（内側）

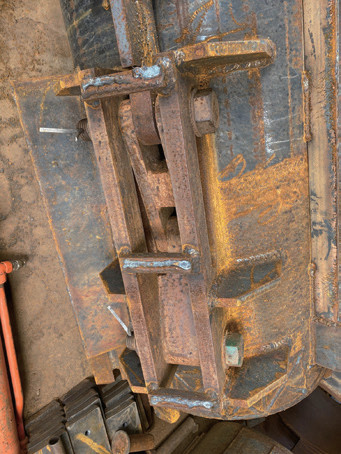

杭先端チャッキング機構（外側）

適用可能な範囲
・松杭：杭径100～600mm、杭長40m以下
・既製杭（PC･RC杭）：杭径200～1,000mm、杭長50m以下
・鋼管杭：杭径100～1,200mm、杭長50m以下
・場所打ち杭：杭径600～800mm、杭長50m以下
・場所打ち杭：杭径1,000mm、杭長25m以下

特に効果の高い適用範囲
・施工条件が完全撤去　　　
・隣接構造部への近接施工
・既存杭が継杭　　　　　　
・既存杭が経年劣化している
・既存杭径が細い　　　　　
・既存杭が長尺杭
・既存杭の杭頭が深い



1. 既存杭杭頭確認
   バックホ－にて既存杭の杭頭出しを行い、杭芯を確認して埋め戻しを実施。
2. 施工機械設置
   杭頭にケーシングをかぶせる。
3. ケーシング挿入
   ケーシングを右回転させて地中に挿入していく。
   挿入中、垂直度を常に確認する。
4. 杭フリクションカット完了
   所定の杭の長さ分ケーシング削孔し、杭がケーシングと一緒に回転したらフリクションカット完了。
5. 既存杭チャッキング
   ケーシングの先端の上爪、下爪からなるチャッキング機構により既存杭先端を下爪が支持。
6. 既存杭引き抜き
   ケーシングを左回転させてながら地上まで引き抜く。
7. 既存杭取り出し
   チャッキング機構を開閉し、既存杭を地表面に下ろし、既存杭に玉掛けを行う。
8. 既存杭の切断
   玉掛けした既存杭を、コンクリート圧砕機により順次切断しながら集積する。
9. ケーシング削孔部の埋め戻し
   ケーシング削孔部に、埋め戻し材料を充填する。
